EXT-H625XP-400
| Korpus: | 2-drogowy |
| Zakres Kvs: | 1.1...3.0 Kvs, 15...40 Kvs, 171...1000 Kvs, 3.1...6.5 Kvs, 41...170 Kvs, 6.6...14 Kvs |
| Wielkość zaworu (mm): | 100 mm, 125 mm, 15 mm, 25 mm, 32 mm, 40 mm, 50 mm, 65 mm, 80 mm |
| Rodzaj sterowania: | Analogowe |
| Połączenie elektryczne: | Kabel |
| Zakres przepływu m³/h: | 0.02...2.39 m³/h, 0.025...2.5 m³/h, 0.035...3.5 m³/h, 17.6...40 m³/h, 2.4...6.49 m³/h, 41...162 m³/h, 6.5...17.5 m³/h |
| Niezależny od ciśnienia: | TAK |
| Tryb pracy zaworu: | Analogowe |
| Zakres Kvmax: | 171...1000 Kvmax, 41...170 Kvmax |

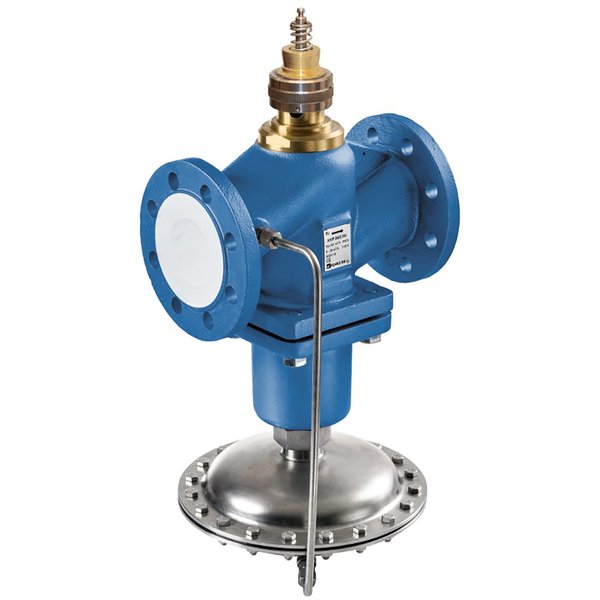

2-drogowy zawór grzybkowy z przepływem niezależnym od ciśnienia
Prezentowany produkt to 2-drogowy, kołnierzowy zawór grzybkowy klasy PN 25, zaprojektowany w celu zapewnienia przepływu niezależnego od wahań ciśnienia w instalacji. Jest to idealne rozwiązanie do zastosowań w systemach grzewczych, gdzie precyzyjna regulacja jest kluczowa.
Zastosowanie
- Instalacje w zamkniętych obiegach wodnych (wymagane pH wody >7).
- Systemy i sieci ciepłownicze.
Kluczowe cechy i zasada działania
Zawór łączy w sobie funkcję mechanicznego regulatora różnicy ciśnień oraz zaworu regulacyjnego. Wbudowany regulator automatycznie kompensuje fluktuacje ciśnienia w systemie, dzięki czemu utrzymuje stały spadek ciśnienia na elemencie regulacyjnym. Pozwala to na precyzyjną kontrolę natężenia przepływu za pomocą sygnału z regulatora DDC, niezależnie od warunków panujących w instalacji. Dla zapewnienia prawidłowego działania wymagane jest utrzymanie minimalnej różnicy ciśnień na zaworze.
- Stałoprocentowa charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór zapewnia stabilną i dokładną regulację w całym zakresie pracy.
- Ręczna nastawa przepływu: Urządzenie jest wyposażone w pierścień nastawczy, który pozwala na łatwe i precyzyjne ustawienie maksymalnego natężenia przepływu (V'max) zgodnie z wymaganiami projektowymi.
Budowa i materiały
Zawór został wykonany z wysokiej jakości materiałów gwarantujących niezawodność i długą żywotność. Korpus z żeliwa sferoidalnego EN-GJS-400-18-LT został dodatkowo zabezpieczony warstwą farby ochronnej.
- Korpus zaworu: EN-GJS-400-18-LT (GGG 40.3)
- Element zamykający: WN1.4057
- Oś: WN1.4404
- Gniazdo: WN1.4021
- Uszczelnienie osi: FPM, EPDM
Wskazówki montażowe i eksploatacyjne
- Pozycja montażu: Zawór należy instalować w pozycji pionowej, dopuszczalne jest odchylenie od osi o ±45°. Montaż z trzpieniem skierowanym w bok lub do dołu jest niedozwolony.
- Kierunek przepływu: Montaż musi być wykonany zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
- Jakość wody: Woda w instalacji powinna spełniać wymagania normy VDI 2035. W celu ochrony przed zanieczyszczeniami stałymi zaleca się montaż odpowiedniego filtra przed zaworem.
- Serwis: Produkt jest bezobsługowy.
| Informacje ogólne | |
|---|---|
| Typ produktu: | Zawór grzybkowy z przepływem niezależnym od zmian ciśnienia, 2-drog., Kołnierz |
| Zastosowanie: | Do zamkniętych obiegów wody (pH >7), do sieci ciepłowniczej |
| Zakres DN: | 15-125 |
| Ciśnienie nominalne (PN): | 25 |
| Dane funkcjonalne | |
| Czynnik: | Water, water with glycol up to max. 30% vol. |
| Temperatura czynnika: | 5...140°C [41...284°F] |
| Maksymalna różnica ciśnień na zaworze regulacyjnym: | 1500 kPa |
| Charakterystyka przepływu: | stałoprocentowa |
| Dopuszczalne przecieki: | maks. 0,02% wartości Kvs (DN 15, 25) maks. 0,05% wartości Kvs (DN 32, 40, 50, 65, 80) maks. 0,1% wartości Kvs (DN 100, 125) |
| Punkt zamykania zaworu: | Dół (▼) |
| Współczynnik kawitacji (Z): | DN 15: 0,6 DN 25/32: 0,55 DN 40/50: 0,5 DN 65: 0,45 DN 80: 0,4 DN 100/125: 0,35 |
| Przyłącze rurowe: | Kołnierz wg. EN 1092-2 |
| Pozycja montażu: | pionowa ±45° (względem osi) |
| Kategoria dokumentu: | bezobsługowy |
| Materiały | |
| Korpus zaworu: | EN-GJS-400-18-LT (GGG 40.3) |
| Wykończenie korpusu: | z farbą zabezpieczającą |
| Element zamykający: | WN1.4057 |
| Oś: | WN1.4404 |
| Uszczelnienie osi: | FPM, EPDM (ISO 1629) |
| Gniazdo: | WN1.4021 |
| Sprężyna: | WN1.4310 |
| Membrana: | EPDM |
| Wymiary i waga | |
| Dostępne średnice nominalne (DN): | 15, 25, 32, 40, 50, 65, 80, 100, 125 |
| Zakres wymiarów B: | 170-480 mm |
| Zakres wymiarów L: | 130-400 mm |
| Zakres wymiarów H: | 245-480 mm |
| Zakres wagi: | 9.5-93 kg |
