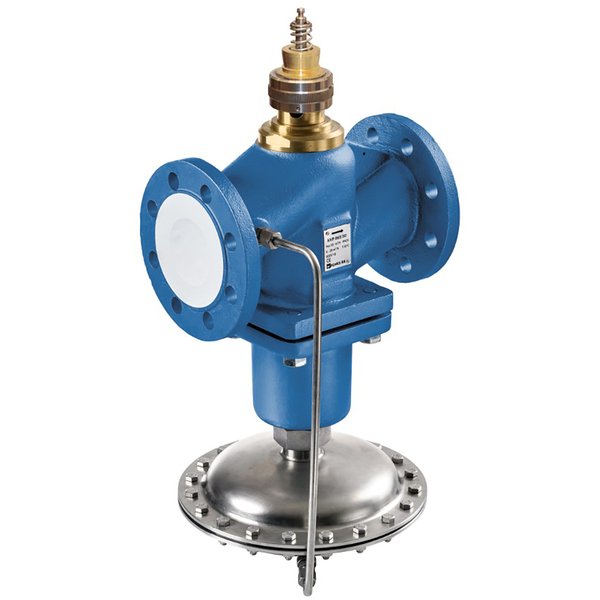

EXT-H632P-650

Dwudrogowy zawór grzybkowy z przepływem niezależnym od ciśnienia

Prezentowany zawór grzybkowy z przyłączem kołnierzowym PN16 został zaprojektowany do precyzyjnej regulacji w zamkniętych obiegach wodnych, w tym w sieciach ciepłowniczych. Jego kluczową cechą jest zapewnienie przepływu, którego wartość nie zależy od wahań ciśnienia w instalacji, co gwarantuje stabilne i przewidywalne warunki pracy.

Kluczowe cechy produktu

• Niezależność od ciśnienia: Wbudowany mechaniczny regulator utrzymuje stałą różnicę ciśnień na zaworze regulacyjnym, kompensując fluktuacje w systemie.
• Precyzyjna regulacja: Stałoprocentowa charakterystyka przepływu, uzyskana dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zapewnia dokładną kontrolę.
• Ręczna nastawa przepływu: Maksymalne natężenie przepływu (V'max) można w prosty sposób ograniczyć, obracając pierścień nastawczy umieszczony na szyjce zaworu.
• Wysoka odporność termiczna: Zawór jest przystosowany do pracy z czynnikiem o temperaturze w zakresie od 5°C do 140°C.
• Solidna konstrukcja: Korpus wykonany z żeliwa EN-GJL-250 (GG 25) został pokryty farbą zabezpieczającą, co zwiększa jego trwałość.
• Bezobsługowość: Konstrukcja zaworu oraz dedykowanych siłowników nie wymaga przeprowadzania regularnych czynności serwisowych.

Zasada działania

Zawór składa się z dwóch kluczowych komponentów: mechanicznego regulatora ciśnienia różnicowego oraz zaworu regulacyjnego, który współpracuje z siłownikiem. Regulator ciśnienia automatycznie kompensuje zmiany ciśnienia w rurociągu, zapewniając stałe warunki dla zaworu regulacyjnego. Dzięki temu natężenie przepływu jest precyzyjnie kontrolowane przez sygnał nastawczy z systemu DDC i pozostaje niewrażliwe na zewnętrzne wahania ciśnienia.

Materiały i wykonanie

• Korpus zaworu: Żeliwo EN-GJL-250 (GG 25)
• Element zamykający: Stal nierdzewna WN1.4057
• Oś: Stal nierdzewna WN1.4404
• Gniazdo: Stal nierdzewna WN1.4021
• Uszczelnienie osi: FPM, EPDM
• Membrana: EPDM

Wskazówki montażowe i eksploatacyjne

Aby zapewnić prawidłowe działanie i długą żywotność produktu, należy przestrzegać kilku zasad:

• Pozycja montażu: Zawór należy instalować w pozycji pionowej, z dopuszczalnym odchyleniem osi do ±45°. Nie wolno montować zaworu z trzpieniem skierowanym w dół lub poziomo.
• Kierunek przepływu: Montaż musi odbywać się zgodnie z kierunkiem wskazanym przez strzałkę na korpusie zaworu.
• Jakość wody: W celu ochrony zaworu przed zanieczyszczeniami stałymi (np. opiłkami spawalniczymi) zaleca się montaż odpowiedniego filtra w instalacji. Jakość wody powinna być zgodna z normą VDI 2035.
• Czynnik roboczy: Zawór jest przeznaczony do pracy z wodą lub wodą z dodatkiem glikolu (maksymalne stężenie do 30% objętości).
