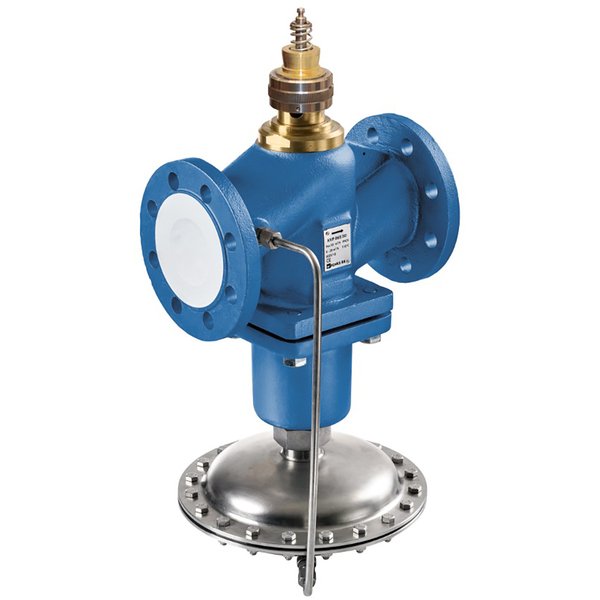

EXT-H632XP-650

Zawór Grzybkowy z Przepływem Niezależnym od Ciśnienia

Prezentowany 2-drogowy zawór grzybkowy z przyłączem kołnierzowym PN 25 został zaprojektowany do efektywnej pracy w zamkniętych obiegach wodnych (o pH >7), a także w wymagających instalacjach sieci ciepłowniczych. Jego kluczową zaletą jest zdolność do utrzymywania stałego przepływu medium, niezależnie od wahań ciśnienia w systemie.

Kluczowe Cechy Produktu

• Niezależność od ciśnienia: Zintegrowany mechaniczny regulator różnicy ciśnień aktywnie kompensuje fluktuacje ciśnienia, zapewniając stabilne natężenie przepływu.
• Precyzyjna regulacja: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór charakteryzuje się stałoprocentową charakterystyką przepływu, co umożliwia dokładną kontrolę.
• Regulowany przepływ maksymalny: Użytkownik ma możliwość łatwego ustawienia maksymalnego natężenia przepływu (V'max) za pomocą pierścienia nastawczego zlokalizowanego na szyjce zaworu.
• Solidne wykonanie: Korpus wykonany z żeliwa sferoidalnego (EN-GJS-400-18-LT), pokryty farbą zabezpieczającą. Elementy wewnętrzne, takie jak oś i element zamykający, wykonano ze stali nierdzewnej, co gwarantuje wysoką trwałość.
• Brak konieczności konserwacji: Konstrukcja zaworu została zaprojektowana w taki sposób, aby nie wymagał on regularnych czynności serwisowych.

Zasada Działania

Zawór łączy w sobie funkcjonalność regulatora różnicy ciśnień oraz zaworu regulacyjnego. Wbudowany regulator dba o to, by różnica ciśnień na elemencie regulacyjnym pozostawała na stałym poziomie. W efekcie, przepływ medium jest uniezależniony od zmian ciśnienia w instalacji, a sygnał sterujący z systemu automatyki precyzyjnie przekłada się na rzeczywiste natężenie przepływu.

Wskazówki Montażowe i Eksploatacyjne

• Pozycja montażu: Zawór należy instalować w pozycji pionowej, z dopuszczalnym odchyleniem do ±45°. Montaż z trzpieniem skierowanym w dół lub w bok jest niedozwolony.
• Kierunek przepływu: Dla poprawnego działania i uniknięcia uszkodzenia, montaż musi odbywać się zgodnie z kierunkiem wskazanym przez strzałkę na korpusie zaworu.
• Jakość wody: W celu zapewnienia długotrwałej i niezawodnej pracy, jakość wody powinna być zgodna z normą VDI 2035. Zaleca się montaż odpowiedniego filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi.
