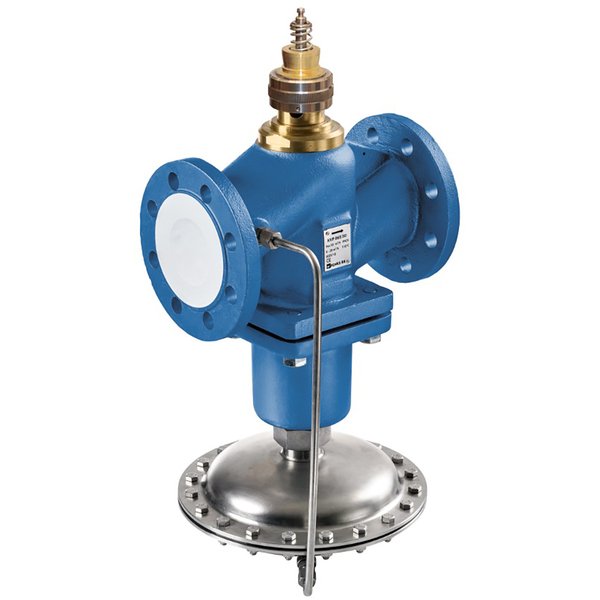

EXT-H640P-900

Dwudrogowy zawór grzybkowy PN 16 z przepływem niezależnym od ciśnienia

Kołnierzowy zawór grzybkowy przeznaczony do zastosowania w zamkniętych obiegach wodnych o pH powyżej 7 oraz w instalacjach sieci ciepłowniczych. Zapewnia precyzyjną regulację przepływu, który pozostaje stabilny niezależnie od wahań ciśnienia w systemie.

Zasada działania i charakterystyka

Zawór wyposażony jest w zintegrowany mechaniczny regulator różnicy ciśnień oraz zawór regulacyjny. Regulator kompensuje fluktuacje ciśnienia, utrzymując stałą różnicę ciśnień na elemencie dławiącym. Dzięki temu natężenie przepływu jest precyzyjnie kontrolowane przez sygnał z systemu DDC. Maksymalne natężenie przepływu można w prosty sposób ustawić mechanicznie za pomocą pierścienia nastawczego na szyjce zaworu. Specjalnie wyprofilowany element zamykający zapewnia stałoprocentową charakterystykę przepływu.

Najważniejsze cechy produktu

• Medium robocze: Woda lub mieszanina wody z glikolem (do 30% objętości).
• Temperatura czynnika: Możliwość pracy w zakresie od 5°C do 140°C.
• Przyłącze: Kołnierzowe, wykonane zgodnie z normą EN 1092-2.
• Wytrzymałość: Maksymalna dopuszczalna różnica ciśnień na zaworze wynosi 1000 kPa.
• Konstrukcja: Produkt jest bezobsługowy.

Materiały i wykonanie

Korpus zaworu został wykonany z odlewu żeliwnego EN-GJL-250, pokrytego farbą zabezpieczającą. Kluczowe elementy wewnętrzne, takie jak element zamykający oraz oś, wykonano z wysokiej jakości stali nierdzewnej (WN1.4057 i WN1.4404), co zapewnia długą żywotność i niezawodność. Uszczelnienie osi wykonano z materiałów FPM i EPDM.

Wskazówki montażowe

• Pozycja instalacji: Zawór należy montować w pozycji pionowej z dopuszczalnym odchyleniem osi do ±45°. Nie należy instalować zaworu z trzpieniem skierowanym w dół lub poziomo.
• Kierunek przepływu: Montaż musi odbywać się zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
• Jakość wody: W celu zapewnienia prawidłowej pracy, jakość wody w instalacji musi być zgodna z normą VDI 2035. Zalecane jest zastosowanie odpowiedniego filtra chroniącego zawór przed zanieczyszczeniami stałymi.
