EXT-H640XP-900

Kołnierzowy zawór grzybkowy PN 25 z przepływem niezależnym od ciśnienia

Dwudrogowy zawór grzybkowy przeznaczony do regulacji w zamkniętych obiegach wodnych o pH powyżej 7 oraz w instalacjach ciepłowniczych. Jego unikalna konstrukcja zapewnia stały przepływ medium, niezależnie od wahań ciśnienia w instalacji.

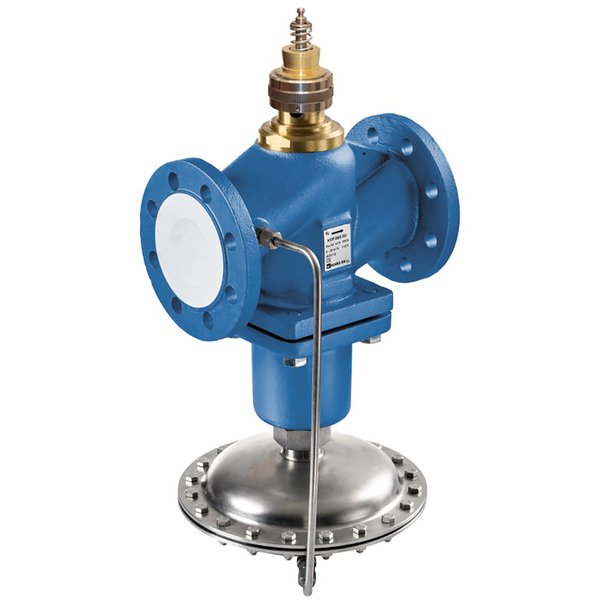

Uwaga: Zdjęcie produktu ma charakter poglądowy i może różnić się od rzeczywistego wyglądu.

Główne cechy produktu

• Mechanizm niezależny od ciśnienia: Wbudowany mechaniczny regulator różnicy ciśnień kompensuje fluktuacje ciśnienia w systemie, gwarantując stabilne warunki pracy dla części regulacyjnej zaworu.
• Stałoprocentowa charakterystyka przepływu: Dzięki specjalnie wyprofilowanemu elementowi zamykającemu, zawór zapewnia precyzyjną i stabilną regulację w całym zakresie pracy.
• Ręczna nastawa maksymalnego przepływu: Umożliwia łatwe i precyzyjne ustawienie wymaganej maksymalnej wartości przepływu (V'max) za pomocą pierścienia nastawczego na szyjce zaworu.
• Wysoka jakość materiałów: Korpus wykonany z żeliwa sferoidalnego (EN-GJS-400-18-LT) pokryty farbą ochronną oraz elementy wewnętrzne, takie jak oś i element zamykający, wykonane ze stali nierdzewnej, zapewniają długą żywotność i niezawodność.
• Konstrukcja bezobsługowa: Zawór został zaprojektowany tak, aby nie wymagał regularnych czynności serwisowych w trakcie eksploatacji.

Zasada działania

Zawór składa się z dwóch kluczowych elementów: mechanicznego regulatora ciśnienia różnicowego oraz zaworu regulacyjnego. Regulator utrzymuje stały spadek ciśnienia na zaworze regulacyjnym, eliminując wpływ zewnętrznych wahań ciśnienia. Dzięki temu siłownik sterujący zaworem regulacyjnym może precyzyjnie dostosowywać natężenie przepływu na podstawie sygnału sterującego, aż do osiągnięcia maksymalnej wartości ustawionej manualnie na zaworze.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór należy montować w pozycji pionowej, z dopuszczalnym odchyleniem osi do ±45°. Nie wolno instalować zaworu z trzpieniem skierowanym w dół lub poziomo.
• Kierunek przepływu: Montaż musi odbywać się zgodnie z kierunkiem przepływu oznaczonym strzałką na korpusie zaworu.
• Jakość wody: Woda w instalacji powinna spełniać wymogi normy VDI 2035. W celu ochrony przed zanieczyszczeniami stałymi i wydłużenia żywotności urządzenia zaleca się montaż odpowiedniego filtra siatkowego przed zaworem.
