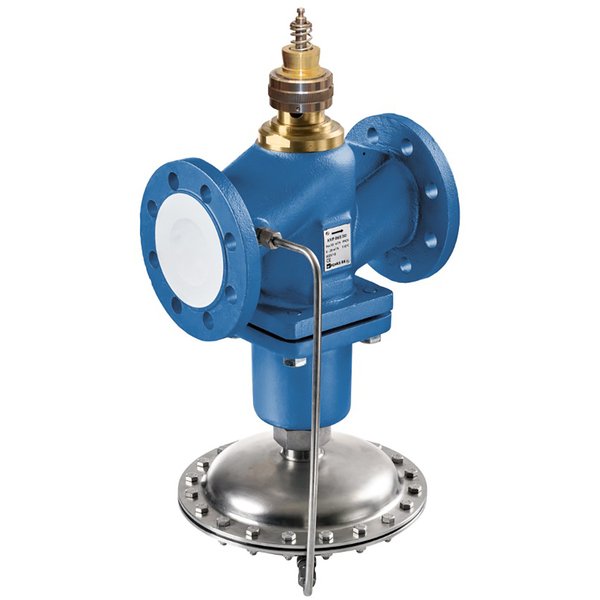

EXT-H650P-1500

Dwudrogowy zawór grzybkowy PN 16 z niezależnym przepływem

Prezentowany zawór grzybkowy z przyłączem kołnierzowym został zaprojektowany do zapewnienia przepływu o stałej wartości, niezależnie od wahań ciśnienia w instalacji. Jest to idealne rozwiązanie dla systemów, gdzie wymagana jest precyzyjna i stabilna regulacja.

Produkt przeznaczony jest do zastosowania w:

• zamkniętych obiegach wodnych (o pH > 7),
• sieciach ciepłowniczych.

Zasada działania

Zawór łączy w sobie funkcję mechanicznego regulatora różnicy ciśnień oraz zaworu regulacyjnego. Wbudowany regulator dba o utrzymanie stałej różnicy ciśnień na elemencie regulacyjnym, co skutecznie kompensuje fluktuacje ciśnienia w systemie. Dzięki temu, natężenie przepływu jest precyzyjnie kontrolowane za pomocą sygnału nastawczego z systemu DDC. Maksymalna wartość przepływu (V'max) jest ustawiana mechanicznie na zaworze.

Kluczowe cechy i właściwości

• Charakterystyka stałoprocentowa: Specjalnie wyprofilowany element zamykający zapewnia precyzyjną charakterystykę przepływu, co ułatwia stabilną regulację.
• Ręczna nastawa V'max: Maksymalne natężenie przepływu można w prosty sposób ograniczyć, obracając pierścień nastawczy znajdujący się na szyjce zaworu.
• Solidna konstrukcja: Korpus wykonany z żeliwa EN-GJL-250 i pokryty farbą zabezpieczającą. Kluczowe elementy wewnętrzne, takie jak oś, gniazdo i element zamykający, wykonano z wysokiej jakości stali nierdzewnej, co gwarantuje długą żywotność. Uszczelnienia wykonane są z materiałów FPM i EPDM.
• Szeroki zakres zastosowań: Zawór jest przystosowany do pracy z wodą oraz mieszaninami wody z glikolem (do 30% objętości) w temperaturze czynnika od 5°C do 140°C.
• Wysoka odporność na ciśnienie: Maksymalna dopuszczalna różnica ciśnień na zaworze wynosi 1000 kPa.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór należy instalować w pozycji pionowej, z dopuszczalnym odchyleniem osi do ±45°. Montaż z trzpieniem skierowanym w bok lub do dołu jest niedozwolony.
• Kierunek przepływu: Należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu, aby uniknąć jego uszkodzenia.
• Jakość wody: Dla zapewnienia długotrwałej i bezawaryjnej pracy, jakość wody w instalacji powinna być zgodna z wymaganiami normy VDI 2035. Zaleca się montaż odpowiedniego filtra przed zaworem w celu ochrony przed zanieczyszczeniami stałymi.
• Brak konieczności konserwacji: Zawory są urządzeniami bezobsługowymi, co minimalizuje koszty i czas związane z eksploatacją systemu.
