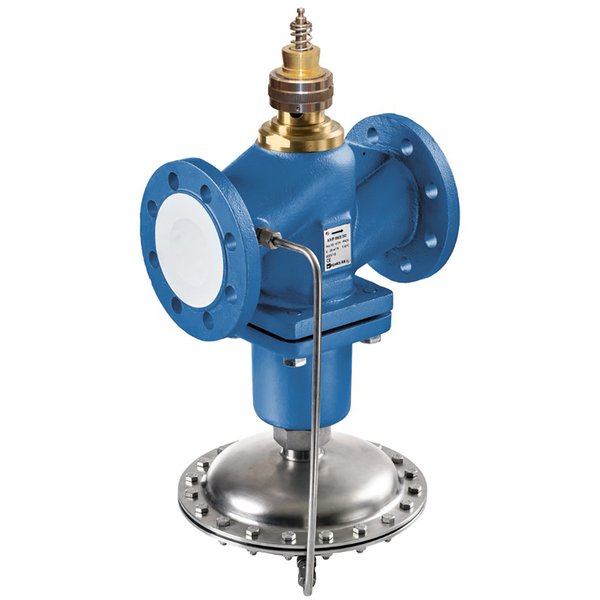

EXT-H665P-2500

2-drożny zawór grzybkowy PN 16 z przepływem niezależnym od ciśnienia

Kołnierzowy, dwudrogowy zawór grzybkowy zaprojektowany do pracy w zamkniętych obiegach wodnych, w których pH wody przekracza 7. Urządzenie idealnie sprawdza się również w instalacjach sieci ciepłowniczych, zapewniając stabilną i precyzyjną regulację.

Zasada działania i kluczowe cechy

Zawór integruje w sobie mechaniczny regulator różnicy ciśnień oraz zawór regulacyjny. Dzięki tej konstrukcji, urządzenie automatycznie kompensuje wahania ciśnienia w instalacji, utrzymując stałą różnicę ciśnień na elemencie regulacyjnym. Pozwala to na precyzyjną kontrolę natężenia przepływu za pomocą sygnału nastawczego DDC, niezależnie od fluktuacji w systemie.

• Charakterystyka stałoprocentowa: Specjalnie wyprofilowany element zamykający zapewnia stałoprocentową charakterystykę przepływu, co gwarantuje wysoką jakość regulacji.
• Regulowany przepływ maksymalny: Wartość maksymalnego natężenia przepływu (V'max) można w prosty sposób ustawić mechanicznie, obracając pierścień nastawczy umieszczony na szyjce zaworu.
• Cicha praca: Zawór został zoptymalizowany pod kątem cichej pracy w instalacjach HVAC przy prędkościach przepływu w zakresie 1-2 m/s.

Solidna konstrukcja i wysokiej jakości materiały

Do budowy zaworu wykorzystano starannie dobrane materiały, zapewniające długą żywotność i niezawodność w wymagających warunkach.

• Korpus: Wykonany z żeliwa szarego (EN-GJL-250) i pokryty farbą zabezpieczającą.
• Elementy wewnętrzne: Kluczowe komponenty, takie jak element zamykający, oś oraz gniazdo, wykonano z wysokogatunkowej stali nierdzewnej (WN1.4057, WN1.4404, WN1.4021).
• Uszczelnienie: Trwałe uszczelnienie osi z materiałów FPM i EPDM oraz membrana z EPDM gwarantują szczelność i odporność na wysokie temperatury.

Zastosowanie i montaż

Zawór jest przeznaczony do pracy z wodą lub wodą z dodatkiem glikolu (do maksymalnie 30% objętości), w zakresie temperatur od 5°C do 140°C.

• Pozycja montażu: Urządzenie należy instalować w pozycji pionowej, z dopuszczalnym odchyleniem od osi do ±45°. Montaż z trzpieniem skierowanym w dół lub w bok jest niedozwolony.
• Kierunek przepływu: Dla prawidłowego działania i uniknięcia uszkodzeń, należy bezwzględnie przestrzegać kierunku przepływu oznaczonego strzałką na korpusie zaworu.
• Jakość wody: Wymagana jest jakość wody zgodna z normą VDI 2035. W celu ochrony zaworu przed zanieczyszczeniami stałymi, takimi jak odpryski spawalnicze, zaleca się instalację odpowiedniego filtra w rurociągu.
• Serwis: Zarówno zawór, jak i współpracujące z nim siłowniki, są urządzeniami bezobsługowymi.
