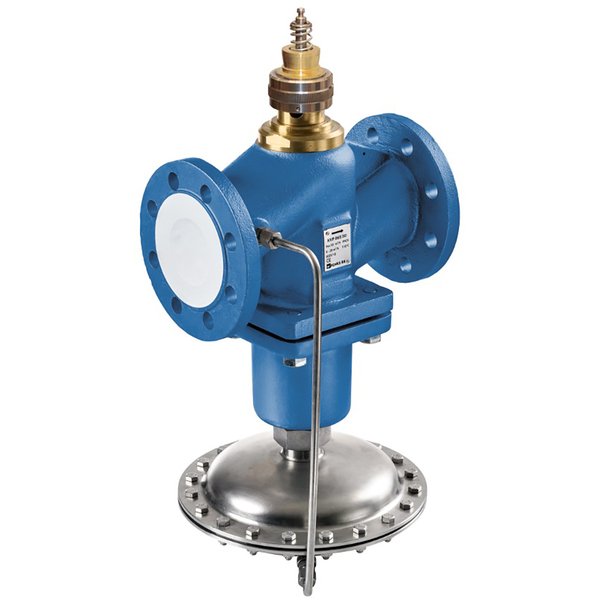

EXT-H665XP-2500

Zawór Grzybkowy z Przepływem Niezależnym od Ciśnienia EXT-H6..XP..

Dwudrogowy zawór grzybkowy z przyłączem kołnierzowym PN 25, zaprojektowany do pracy z przepływem niezależnym od wahań ciśnienia. Urządzenie jest przeznaczone do zastosowania w zamkniętych obiegach wodnych o pH powyżej 7 oraz w instalacjach sieci ciepłowniczych.

Kluczowe Cechy Produktu

• Stabilny przepływ: Wbudowany mechaniczny regulator ciśnienia różnicowego kompensuje wahania ciśnienia w instalacji, zapewniając stałą różnicę ciśnień na zaworze regulacyjnym.
• Precyzyjna regulacja: Dzięki stałoprocentowej charakterystyce przepływu, uzyskanej przez specjalnie wyprofilowany element zamykający, regulacja jest dokładna w całym zakresie pracy.
• Regulowane V'max: Maksymalne natężenie przepływu można łatwo ustawić mechanicznie za pomocą pierścienia nastawczego na szyjce zaworu.
• Solidna konstrukcja: Korpus wykonany z żeliwa sferoidalnego oraz wewnętrzne komponenty ze stali nierdzewnej gwarantują długą żywotność i niezawodność.
• Bezobsługowość: Zarówno zawór, jak i dedykowane siłowniki są urządzeniami bezobsługowymi.

Zasada Działania

Zawór łączy w sobie funkcję mechanicznego regulatora różnicy ciśnień oraz zaworu regulacyjnego sterowanego siłownikiem. Regulator utrzymuje stały spadek ciśnienia na elemencie regulacyjnym, co sprawia, że natężenie przepływu jest precyzyjnie kontrolowane przez sygnał nastawczy z systemu DDC, niezależnie od zmian ciśnienia w obiegu. Aby zapewnić prawidłową pracę, wymagane jest utrzymanie minimalnej różnicy ciśnień na zaworze.

Zastosowanie i Montaż

Zawór przeznaczony jest do pracy z wodą lub wodą z glikolem (do 30% objętości) w zakresie temperatur od 5°C do 140°C.

• Jakość wody: Woda w instalacji powinna spełniać wymagania normy VDI 2035. W celu ochrony przed zanieczyszczeniami stałymi, zalecany jest montaż odpowiedniego filtra przed zaworem.
• Pozycja montażowa: Zawór należy montować w pozycji pionowej, z dopuszczalnym odchyleniem osi do ±45°. Montaż z trzpieniem skierowanym w dół lub w bok jest niedozwolony.
• Kierunek przepływu: Montaż musi odbywać się zgodnie ze strzałką umieszczoną na korpusie zaworu, aby uniknąć jego uszkodzenia.

Materiały Konstrukcyjne

• Korpus zaworu: Żeliwo sferoidalne EN-GJS-400-18-LT, pokryte farbą zabezpieczającą
• Element zamykający: Stal nierdzewna WN1.4057
• Oś (trzpień): Stal nierdzewna WN1.4404
• Gniazdo: Stal nierdzewna WN1.4021
• Uszczelnienie osi: FPM, EPDM
• Membrana: EPDM
• Sprężyna: Stal nierdzewna WN1.4310
