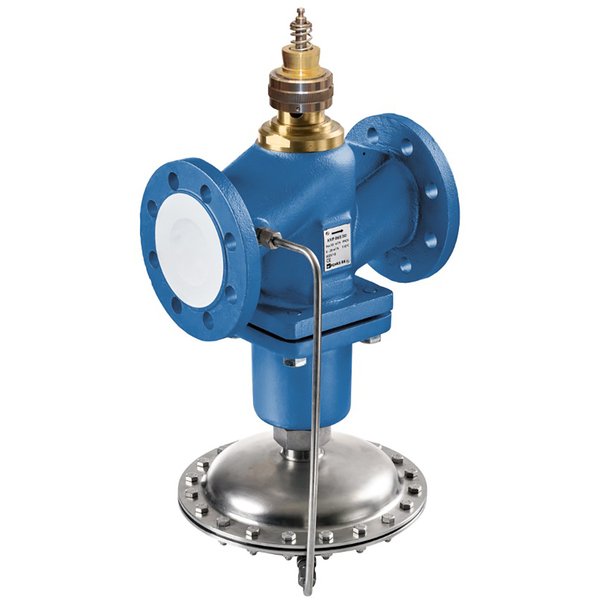

EXT-H680XP-3600

2-drogowy zawór grzybkowy z przepływem niezależnym od ciśnienia

Prezentujemy kołnierzowy, 2-drogowy zawór grzybkowy PN 25, zaprojektowany do zapewnienia przepływu niezależnego od wahań ciśnienia w instalacji. Jest to idealne rozwiązanie dla zamkniętych obiegów wodnych o pH powyżej 7 oraz dla zastosowań w sieciach ciepłowniczych. Zawór może pracować z wodą lub wodą z glikolem (do 30% objętości) w zakresie temperatur od 5°C do 140°C.

Zasada działania

Zaawansowana konstrukcja zaworu opiera się na połączeniu mechanicznego regulatora różnicy ciśnień z precyzyjnym zaworem regulacyjnym. Taki system skutecznie kompensuje wahania ciśnienia w systemie, utrzymując stałą różnicę ciśnień na elemencie regulacyjnym. Dzięki temu natężenie przepływu jest stabilne i regulowane wyłącznie za pomocą sygnału nastawczego DDC, co gwarantuje precyzyjną i niezawodną pracę instalacji.

Najważniejsze cechy produktu

• Wytrzymała konstrukcja: Korpus zaworu wykonany jest z żeliwa sferoidalnego (EN-GJS-400-18-LT) i pokryty farbą zabezpieczającą. Kluczowe elementy wewnętrzne, takie jak element zamykający, oś, gniazdo i sprężyna, wykonano ze stali nierdzewnej, co zapewnia długą żywotność.
• Precyzyjna nastawa przepływu: Możliwość łatwej regulacji maksymalnego natężenia przepływu (V'max) za pomocą dedykowanego pierścienia nastawczego znajdującego się na szyjce zaworu.
• Charakterystyka stałoprocentowa: Specjalnie wyprofilowany element zamykający gwarantuje stałoprocentową charakterystykę przepływu, co przekłada się na wysoką jakość regulacji w całym zakresie pracy.
• Brak konieczności konserwacji: Zawór został zaprojektowany jako urządzenie bezobsługowe, co minimalizuje koszty eksploatacji.
• Przyłącze kołnierzowe: Montaż w instalacji odbywa się za pomocą kołnierza zgodnego z normą EN 1092-2.

Wskazówki montażowe i eksploatacyjne

• Pozycja montażu: Zawór można instalować w pozycji pionowej, z dopuszczalnym odchyleniem do 45 stopni w każdą stronę. Należy unikać montażu z trzpieniem skierowanym w dół lub w bok.
• Kierunek przepływu: Konieczne jest zachowanie kierunku przepływu zgodnego ze strzałką umieszczoną na korpusie zaworu, aby uniknąć jego uszkodzenia.
• Jakość wody: Dla zapewnienia długiej i bezawaryjnej pracy, jakość wody w instalacji powinna być zgodna z normą VDI 2035. Zaleca się stosowanie filtra w celu ochrony zaworu przed zanieczyszczeniami stałymi, takimi jak odpryski spawalnicze.
