01ST-1L3
| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | NTC10k (10k2) |
| Zakres pomiarowy temperatury: | -35...100 °C |
| Rodzaj montażu: | Kontaktowy czujnik |

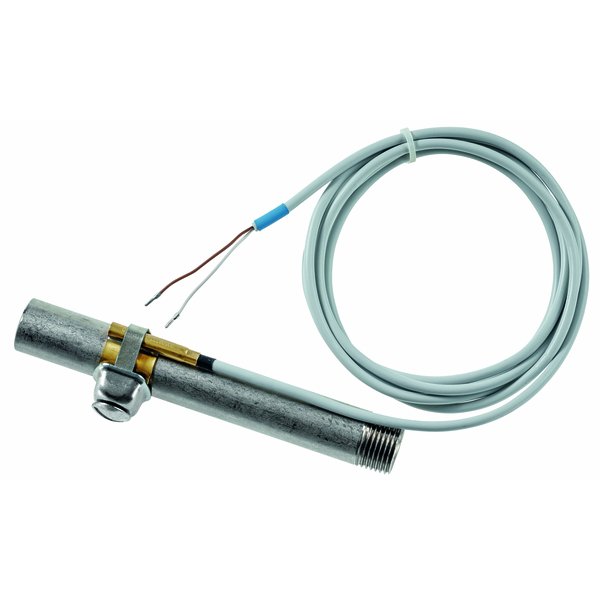

Kontaktowy czujnik temperatury do rur i powierzchni zaokrąglonych
Czujnik przeznaczony jest do efektywnego pomiaru temperatury na rurociągach i innych powierzchniach o zaokrąglonym kształcie. Jego konstrukcja, wykorzystująca mosiężną sondę oraz przewód w izolacji PCW, zapewnia precyzyjne odczyty i szybki czas reakcji. Urządzenie to zostało stworzone z myślą o zastosowaniach w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
Kluczowe właściwości produktu
- Szybki czas reakcji: Stała czasowa wynosząca typowo 17 sekund (przy zastosowaniu pasty termoprzewodzącej) umożliwia błyskawiczne reagowanie na zmiany temperatury czynnika, którym jest woda.
- Szeroki zakres pomiarowy: Urządzenie jest zdolne do pracy w szerokim zakresie temperatur od -35°C do 100°C.
- Wysoka klasa ochrony: Stopień ochrony obudowy na poziomie IP65 gwarantuje odporność na pył i strumienie wody, co przekłada się na niezawodność w trudnych warunkach.
- Łatwa instalacja: Czujnik jest przystosowany do montażu natynkowego, a dołączona opaska ułatwia jego zamocowanie na rurze.
Dostępne warianty czujników
Produkt jest dostępny w różnych wersjach, wyposażonych w pasywne elementy pomiarowe, aby dopasować się do specyfiki danej instalacji. Każdy model dostarczany jest z 2-metrowym, dwużyłowym kablem przyłączeniowym. Dostępne są następujące typy czujników:
- Pt100
- Pt1000
- Ni1000
- Ni1000TK5000
- NTC1k8
- NTC10k (10k2)
- NTC20k
Dla zapewnienia najwyższej dokładności pomiarów i zminimalizowania wpływu temperatury otoczenia, zaleca się stosowanie pasty przewodzącej ciepło podczas montażu czujnika.
Zawartość zestawu
- Pas mocujący do rur o średnicy od 20 mm do 110 mm.
Akcesoria opcjonalne
- Pasta przewodząca ciepło.
- Pas mocujący do rur o większej średnicy (od 20 mm do 250 mm).
| Przegląd typów | |
|---|---|
| Wyjście pasywnego czujnika temperatury: | Pt100, Pt1000, Ni1000, Ni1000TK5000, NTC1k8, NTC10k (10k2), NTC20k |
| Długość kabla: | 2 m |
| Dane techniczne | |
| Połączenie elektryczne: | Kabel 2 m, 2-żyłowy |
| Czynnik: | Woda |
| Wartości pomiarowe: | Temperatura |
| Specyfikacja aktywnego czujnika temperatury | |
| Stała czasowa τ (63%) na rurociągu wodnym: | Z pastą przewodzącą ciepło, typowo 17 s |
| Specyfikacja pasywnego czujnika temperatury | |
| Zakres pomiarowy: | -35...100°C [-30...210°F] |
| Prąd pomiarowy Pt100: | <1 mA @ 0°C [32°F] |
| Prąd pomiarowy Pt1000: | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy Ni1000: | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy Ni1000TK5000: | <0.3 mA @ 0°C [32°F] |
| Prąd pomiarowy NTC1k8: | <0.1 mA @ 25°C [77°F] |
| Prąd pomiarowy NTC10k (10k2): | <2 mA @ 25°C [77°F] |
| Prąd pomiarowy NTC20k: | <0.5 mA @ 25°C [77°F] |
| Dokładność pomiaru temperatury: | Czujniki pasywne w zależności od typu |
| Dokładność Pt..: | Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] |
| Dokładność Ni..: | ±0.4°C @ 0°C [±0.7°F @ 32°F] |
| Dokładność NTC1k8: | ±0.5°C @ 25°C [±0.9°F @ 77°F] |
| Dokładność NTC..: | ±0.2°C @ 25°C [±0.35°F @ 77°F] |
| Stała czasowa τ (63%) na rurociągu wodnym: | Z pastą przewodzącą ciepło, typowo 17 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Method of mounting control: | Montaż natynkowy |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...100°C [-30...210°F] |
| Temperatura czynnika: | -35...100°C [-30...210°F] |
| Wymiary i masa | |
| Masa: | Różna w zależności od typu (od 0.078 kg do 0.50 kg) |
