22ADP-154D

Czujnik ciśnienia różnicowego powietrza, podwójny, -100...2500 Pa, 2 systemy pomiarowe, Modbus, 0...5 V, 0...10 V

Kod produktu: 22ADP-154D

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-100...2500 Pa
Dodatkowe funkcje:	2 systemy pomiarowe, Ręczne kasowanie

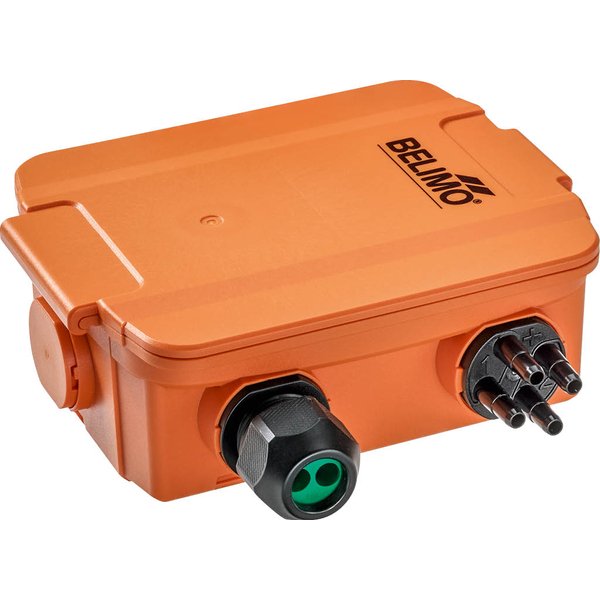

Podwójny czujnik ciśnienia różnicowego 22ADP-154D

Model 22ADP-154D to zaawansowany przetwornik ciśnienia różnicowego, który wyróżnia się posiadaniem dwóch niezależnych układów pomiarowych w jednej, kompaktowej obudowie. Urządzenie jest wyposażone w interfejs komunikacyjny Modbus RTU i przeznaczone jest do precyzyjnego monitorowania nadciśnienia, podciśnienia oraz różnicy ciśnień powietrza, a także innych nieagresywnych i niepalnych gazów.

Kluczowe cechy produktu

Dwa niezależne czujniki: Możliwość jednoczesnego pomiaru w dwóch punktach za pomocą jednego urządzenia.
Szeroki zakres pomiarowy: Każdy kanał pomiarowy oferuje 8 wybieranych zakresów, od -100 Pa do 2500 Pa, co zapewnia dużą elastyczność aplikacji.
Różnorodne sygnały wyjściowe: Dwa konfigurowalne wyjścia analogowe, które mogą pracować w standardzie 0...5 V lub 0...10 V.
Komunikacja Modbus RTU: Zintegrowany port komunikacyjny ułatwia integrację z systemami automatyki budynkowej (BMS).
Wysoka odporność: Solidna obudowa o klasie szczelności IP65 / NEMA 4X chroni urządzenie przed pyłem i wodą.
Pomiar przepływu: Oprócz ciśnienia, czujnik umożliwia obliczanie i przesyłanie wartości przepływu objętościowego.

Zastosowanie w instalacjach HVAC

Czujnik idealnie sprawdza się w systemach wentylacji, ogrzewania i klimatyzacji (HVAC). Jest powszechnie stosowany do kontroli stanu zabrudzenia filtrów powietrza, monitorowania pracy wentylatorów z napędem pasowym oraz w systemach utrzymania kaskady ciśnień w pomieszczeniach czystych i laboratoriach.

Nowoczesna konfiguracja

Urządzenie może być konfigurowane i obsługiwane za pomocą dedykowanej aplikacji mobilnej Belimo Duct Sensor Assistant. Do połączenia ze smartfonem niezbędny jest opcjonalny adapter Bluetooth (A-22G-A05). Standardowa praca i konfiguracja podstawowych parametrów nie wymagają użycia aplikacji.

Zawartość zestawu

Płyta montażowa
Zestaw przyłączeniowy do kanału (rurka PVC 2 m, 2 x plastikowe króćce przyłączeniowe)
Dławnica kablowa z odciążeniem
Kołki i śruby montażowe

Przegląd typów
Typ:	22ADP-154D
Zakres pomiarowy [Pa]:	-100...2500
Communication:	Modbus RTU
Sygnał wyjściowy aktywnego czujnika ciśnienia:	0...5 V, 0...10 V
Wyjście aktywnego czujnika przepływu objętościowego:	0...5 V, 0...10 V
Ciśnienie rozrywające:	40 kPa
Dane techniczne
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja po szynie danych
Communication:	Modbus RTU
Liczba węzłów:	Modbus, patrz opis interfejsu
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V wybierany przełącznikiem
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-100...2500 Pa
Ustawienia zakresu pomiaru ciśnienia:
S0:	0...2500 Pa (0...10 inch WC)
S1:	0...2000 Pa (0...8 inch WC)
S2:	0...1500 Pa (0...6 inch WC)
S3:	0...1000 Pa (0...4 inch WC)
S4:	0...500 Pa (0...2 inch WC)
S5:	0...250 Pa (0...1 inch WC)
S6:	0...100 Pa (0...0.4 inch WC)
S7:	-100...100 Pa (-0.4...0.4 inch WC)
Dokładność:	Odchylenie w porównaniu z urządzeniem referencyjnym; zakres pomiarowy ≤ 500 Pa: ± 5 Pa; zakres pomiarowy >500 Pa: ± 10 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie.
Specyfikacja czujnika przepływu
Zakres pomiarowy przepływu objętościowego:	Adjustable via Modbus, Default setting: 0...750'000 m³/h, Selectable units: m³/h, m³/s, cfm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa:	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondensacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Wymiary
Typ:	22ADP-154D
Masa:	0.45 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
