22ADP-15QA

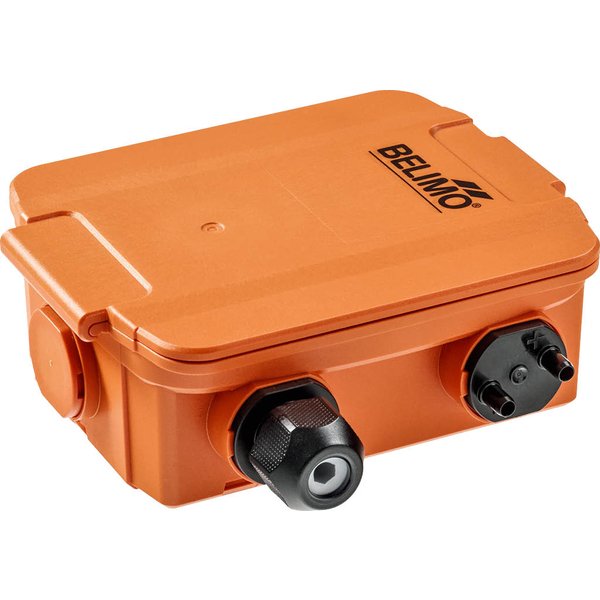

Przetwornik różnicy ciśnień 22ADP-15QA Belimo, komunikacja Modbus, 0...10 V DC, wielozakresowy (nastawa fabryczna 0...250 Pa), automatyczne zerowanie

Producent: Belimo

Kod produktu: 22ADP-15QA

Wartości pomiarowe:	Ciśnienie
Zakres pomiarowy ciśnienia:	-150...250 Pa
Dodatkowe funkcje:	Automatyczne zerowanie
Rodzaj wyświetlacza:	LCD

Zaawansowany przetwornik ciśnienia różnicowego

Czujnik 22ADP-15Q.. to precyzyjny przetwornik pomiarowy przeznaczony do monitorowania nadciśnienia, podciśnienia oraz różnicy ciśnień powietrza i innych nieagresywnych, niepalnych gazów. Dzięki wbudowanemu interfejsowi Modbus RTU oraz ośmiu wybieranym zakresom pomiarowym, urządzenie oferuje dużą elastyczność i łatwość integracji z systemami automatyki budynkowej.

Urządzenie znajduje swoje typowe zastosowanie w instalacjach wentylacji, ogrzewania i klimatyzacji (HVAC). Idealnie sprawdza się do kontroli stanu filtrów powietrza, monitorowania pracy wentylatorów (np. pasów klinowych) oraz w systemach utrzymania kaskady ciśnień w pomieszczeniach.

Kluczowe cechy produktu

Wielozakresowość: Możliwość wyboru jednego z ośmiu dostępnych zakresów pomiarowych, co pozwala na dopasowanie urządzenia do konkretnej aplikacji.
Komunikacja Modbus RTU: Cyfrowa komunikacja ułatwia integrację i odczyt danych w systemach nadrzędnych.
Wyjścia analogowe: Dwa aktywne, konfigurowalne sygnały wyjściowe 0...5 V lub 0...10 V do pomiaru ciśnienia i przepływu objętościowego.
Wytrzymała konstrukcja: Obudowa o wysokim stopniu ochrony IP65 / NEMA 4X, wykonana z materiałów odpornych na promieniowanie UV, zapewnia niezawodność w trudnych warunkach.
Regulowany czas reakcji: Użytkownik może wybrać czas reakcji czujnika (0,8 s lub 4,0 s).
Opcjonalny wyświetlacz: Dostępne są wersje z podświetlanym wyświetlaczem LCD, który pokazuje mierzone wartości ciśnienia (w Pa lub calach słupa wody) oraz przepływu objętościowego (w m³/h lub cfm).

Funkcjonalność i opcje

Wybrane modele przetwornika wyposażone są w funkcję automatycznego zerowania. Jest to bezobsługowy mechanizm, który co 10 minut samoczynnie kalibruje elektronicznie punkt zerowy czujnika. Proces ten eliminuje wszelkie dryfty sygnału wyjściowego, zapewniając długoterminową stabilność i dokładność pomiarów. Podczas trwającej około 4 sekundy kalibracji, sygnał wyjściowy utrzymuje ostatnią zmierzoną wartość.

Zawartość zestawu

Płyta montażowa
Zestaw do podłączenia kanałowego (przewód PVC 2 m, 2 x plastikowe przyłącze kanałowe)
Dławnica kablowa z odciążeniem
Kołki rozporowe i śruby montażowe

Dane ogólne
Typ produktu:	Czujnik ciśnienia różnicowego powietrza
Zastosowanie:	Monitorowanie nadciśnienia, podciśnienia i różnicy ciśnień powietrza oraz innych niepalnych i nieagresywnych gazów. Typowe zastosowanie w instalacjach HVAC: do monitorowania filtrów powietrza, pasów klinowych wentylatora, jak również w systemach różnicowania ciśnień.
Wielozakresowość:	8 wybieranych zakresów pomiarowych
Opcje:	Wyświetlacz LCD, funkcja automatycznego zerowania
Obudowa (kategoria ochronna):	IP65 / NEMA 4X
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 19...29 V / DC 15...35 V
Pobór mocy AC:	4.3 VA
Pobór mocy DC:	2.3 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla 2x ø6 mm
Komunikacja
Typ komunikacji:	Modbus RTU
Liczba węzłów:	Modbus
Dane funkcjonalne
Czynnik:	Powietrze
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ (sygnał wyjściowy 0...5/10 V wybierany przełącznikiem)
Wskaźnik:	LCD, 29x35 mm z podświetleniem
Wartości pomiarowe na wyświetlaczu:	Przepływ objętościowy: m³/h, stopy³/minutę (konfigurowalne); Ciśnienie: Pa, cale słupa wody (konfigurowalne)
Typowy czas reakcji:	Regulowane: 0,8 s lub 4,0 s
Dane pomiarowe
Wartości pomiarowe:	Różnica ciśnień, Przepływ objętościowy
Czynnik pomiarowy:	Powietrze i gazy nieagresywne
Specyfikacja czujnika ciśnienia
Technologia elementu pomiarowego:	Przetwornik piezoelektryczny
Zakres pomiarowy:	-150...250 Pa
Dokładność:	Odchylenie w porównaniu z urządzeniem referencyjnym ± 1 Pa przy zakresie < 250 Pa
Stabilność długoterminowa:	±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie
Ciśnienie rozrywające:	40 kPa
Specyfikacja czujnika przepływu
Zakres pomiarowy przepływu objętościowego:	Regulowany przez Modbus (ustawienie fabryczne: 0...750'000 m³/h), jednostki wybierane (m³/h, m³/s, cfm)
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Obudowa (typ UL):	UL Enclosure Type 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-6
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-6, CAN/CSA E60730-1
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-10...50°C [14...122°F]
Temperatura czynnika:	-10...50°C [15...120°F]
Materiały
Obudowa (pokrywa):	PC, pomarańczowa
Obudowa (spód):	PC, pomarańczowy
Uszczelka:	NBR70, czarna
Obudowa (cechy):	Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Masa
Masa (zależnie od typu):	22ADP-15Q: 0.40 kg, 22ADP-15QA: 0.41 kg, 22ADP-15QB: 0.43 kg, 22ADP-15QL: 0.42 kg

Przyrządy serwisowe

A-22G-A05

Klucz Bluetooth do aplikacji Belimo Duct Sensor Assistant, certyfikowany i dostępny w Ameryce Północnej, Unii Europejskiej, krajach EFTA oraz Wielkiej Brytanii.
