22DTH-11Q

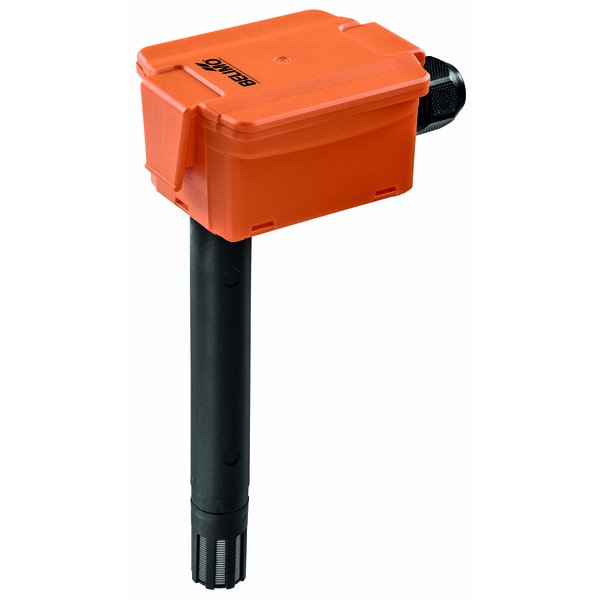

Czujnik kanałowy wilgotności / temperatury aktywny, 0...5 V, 0...10 V, Długość sondy 270 mm, Średnica sondy 19.5 mm

Kod produktu: 22DTH-11Q

Sygnał wyjściowy:	0...10 V, 0...5 V
Rodzaj montażu:	Średni
Długość sondy:	270 mm

Aktywny czujnik do kanałów wentylacyjnych

Kanałowy czujnik przeznaczony do monitorowania temperatury i wilgotności w systemach wentylacyjnych. Jest to urządzenie aktywne, generujące standardowy sygnał wyjściowy 0...10 V (lub 0...5 V), co ułatwia integrację z systemami automatyki. Solidna obudowa o klasie szczelności IP65 / NEMA 4X gwarantuje niezawodność działania w trudnych warunkach.

Wszechstronny pomiar parametrów powietrza

Czujnik ten wyróżnia się możliwością pomiaru wielu kluczowych parametrów powietrza w kanale wentylacyjnym. Oprócz standardowego pomiaru temperatury i wilgotności względnej, urządzenie może być skonfigurowane do dostarczania na wyjściu wartości dla:

Wilgotności bezwzględnej
Entalpii
Temperatury punktu rosy

Taka elastyczność pozwala na precyzyjne dostosowanie pracy systemu HVAC do aktualnych potrzeb.

Kluczowe cechy produktu

Niezawodny element pomiarowy: Wykorzystuje precyzyjny polimerowy czujnik pojemnościowy, który jest chroniony przez filtr siatkowy wykonany ze stali nierdzewnej.
Konfigurowalne zakresy: Oferuje cztery predefiniowane zakresy pomiarowe dla temperatury, które można łatwo wybrać za pomocą zworki na płytce elektroniki. Zakresy pomiarowe dla wilgotności bezwzględnej i punktu rosy również podlegają regulacji.
Wysoka dokładność: Zapewnia dokładność pomiaru temperatury na poziomie ±0.3°C (przy 25°C) oraz wilgotności ±2% (w zakresie 0...80% RH przy 25°C).
Wytrzymała obudowa: Obudowa wykonana z poliwęglanu (PC) jest odporna na promieniowanie UV.

Dostępne warianty

Produkt jest dostępny w dwóch wersjach, różniących się długością sondy pomiarowej, aby umożliwić montaż w kanałach o różnych rozmiarach:

22DTH-11M: z sondą o długości 140 mm
22DTH-11Q: z sondą o długości 270 mm

Przegląd typów
Typ 22DTH-11M:	Długość sondy: 140 mm
Typ 22DTH-11Q:	Długość sondy: 270 mm
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Zakres roboczy:	AC 21.6...26.4 V / DC 13.5...26.4 V
Pobór mocy AC:	0.8 VA
Pobór mocy DC:	0.4 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane funkcjonalne
Czynnik:	Powietrze
Wielozakresowy:	4 wybierane zakresy pomiarowe
Wyjście aktywnego czujnika wilgotności:	0...5 V, 0...10 V
Wyjście aktywnego czujnika temperatury:	0...5 V, 0...10 V
Wyjście napięciowe:	2 x 0...5 V, 0...10 V, min. rezystancja 10 kΩ
Uwaga dotycząca wyjścia czujnika aktywnego:	Sygnał wyjściowy 0...5/10 V regulowany zworą
Dane pomiarowe
Wartości pomiarowe:	Wilgotność, Wilgotność bezwzględna, Punkt rosy, Entalpia, Temperatura
Specyfikacja aktywnego czujnika temperatury
Technologia elementu pomiarowego:	Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej
Ustawienia zakresu pomiaru temperatury:	Wybierane zakresy: S0 (-40...60°C), S1 (0...50°C), S2 (-15...35°C), S3 (-20...80°C). Ustawienie fabryczne: S0.
Dokładność pomiaru temperatury:	±0.3°C @ 25°C [±0.5°F @ 77°F]
Stabilność długoterminowa:	±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F]
Stała czasowa t (63%) w kanale wentylacyjnym:	Typowo 125 s przy 3 m/s
Specyfikacja czujnika wilgotności
Technologia elementu pomiarowego:	Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej
Zakres pomiarowy:	0...100% RH
Zakres pomiarowy wilgotności bezwzględnej:	0–50 g/m³ (ustawienie fabryczne), 0...80 g/m³ (regulacja na przetworniku)
Zakres pomiarowy entalpii:	0...85 kJ/kg
Zakres pomiarowy punktu rosy:	0...50°C (ustawienie fabryczne), -20...80°C (regulacja na przetworniku)
Dokładność:	±2% dla 0...80% wilg. wzgl. przy 25°C
Stabilność długoterminowa:	±0.3% RH p.a. @ 21°C @ 50% RH
Stała czasowa t (63%) w kanale wentylacyjnym:	Typowo 10 s przy 3 m/s
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP65
Stopień ochrony NEMA/UL:	NEMA 4X
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-9/-2-13, CAN/CSA E60730-1/-2-9
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-35...50°C [-30...120°F]
Wilgotność czynnika:	0...100% RH, dopuszczalna krótkotrwała kondensacja
Temperatura czynnika:	-40...80°C [-40...175°F]
Przepływ powietrza w warunkach roboczych:	maks. 12 m/s
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa; Spód: PC, pomarańczowy; Uszczelka: NBR70, czarna; Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Wymiary
Typ 22DTH-11M:	Długość sondy: 140 mm, Masa: 0.14 kg
Typ 22DTH-11Q:	Długość sondy: 270 mm, Masa: 0.20 kg
