22DTM-11
| Sygnał wyjściowy: | 0...10 V, 0...5 V |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 180 mm |
| Dodatkowe funkcje: | 2 systemy pomiarowe, Automatyczne zerowanie |
| Rodzaj wyświetlacza: | LCD |

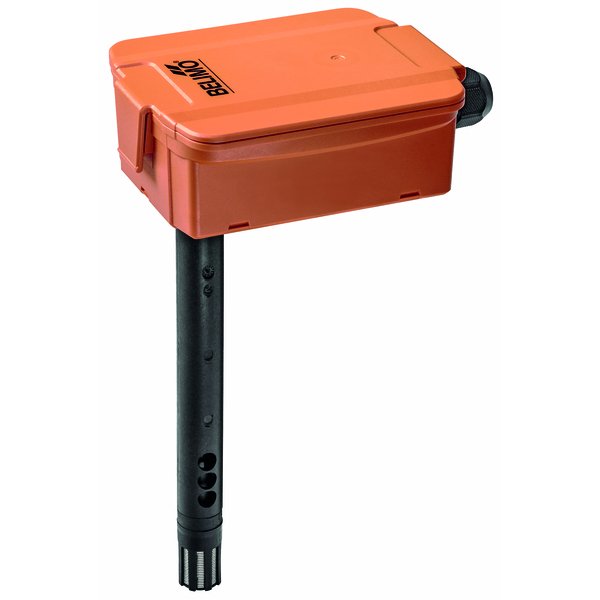

Wielofunkcyjny czujnik kanałowy do systemów HVAC
Aktywny czujnik kanałowy przeznaczony do kompleksowego monitorowania jakości powietrza w instalacjach wentylacyjnych i klimatyzacyjnych. Urządzenie realizuje pomiar stężenia dwutlenku węgla (CO₂), temperatury oraz wilgotności, przekazując wyniki za pomocą uniwersalnych sygnałów wyjściowych 0...5 V lub 0...10 V, które można łatwo dostosować za pomocą zworki.
Czujnik dostępny jest w dwóch wariantach: standardowym oraz w wersji wyposażonej w czytelny, podświetlany wyświetlacz LCD, który prezentuje aktualne wartości pomiarowe.
Kluczowe parametry pomiarowe
Urządzenie dostarcza precyzyjnych danych nie tylko o podstawowych wartościach, ale również oblicza parametry pochodne, oferując pełny obraz warunków panujących w kanale wentylacyjnym. Mierzone i obliczane wartości to:
- Stężenie CO₂
- Temperatura
- Wilgotność względna i bezwzględna
- Punkt rosy
- Entalpia
Innowacyjna technologia dwukanałowego pomiaru CO₂
Sercem czujnika jest niedyspersyjny czujnik podczerwieni (NDIR) działający w technologii dwukanałowej. W odróżnieniu od standardowych rozwiązań, technologia ta minimalizuje zjawisko dryftu pomiarowego wynikającego ze starzenia się komponentów. Dzięki zastosowaniu dodatkowego kanału referencyjnego, urządzenie na bieżąco kompensuje zmiany, zapewniając długoterminową stabilność i dokładność.
To rozwiązanie sprawia, że czujnik doskonale nadaje się do zastosowań wymagających pracy ciągłej i nie potrzebuje regularnej kalibracji świeżym powietrzem, co jest typowe dla czujników z logiką ABC. Zaleca się ponowną kalibrację urządzenia po 5 latach eksploatacji.
Wytrzymałość i niezawodność
Czujnik zamknięto w solidnej obudowie wykonanej z materiału PC odpornego na promieniowanie UV, która zapewnia klasę szczelności IP65 (NEMA 4X). Gwarantuje to niezawodną pracę nawet w trudnych warunkach przemysłowych. Element pomiarowy wilgotności chroniony jest przez filtr siatkowy wykonany z drutu ze stali nierdzewnej.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 4.3 VA |
| Pobór mocy DC: | 2.3 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wyjścia dla CO₂, temperatury, wilgotności: | 0...5 V, 0...10 V |
| Minimalna rezystancja wyjścia: | 10 kΩ |
| Regulacja sygnału wyjściowego: | 0...5/10 V regulowany zworą |
| Rodzaj wyświetlacza: | Opcjonalny LCD |
| Wymiary wyświetlacza (opcjonalnie): | 29x35 mm z podświetleniem |
| Wartości pomiarowe (wyświetlane na LCD): | CO₂, temperatura, wilgotność wzgl. |
| Wartości pomiarowe (czujnika): | CO₂, Wilgotność, Wilgotność bezwzględna, Punkt rosy, Entalpia, Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm, Z A-22G-A05: 0...5000 ppm |
| Dokładność: | ±(50 ppm + 3% wartości mierzonej) |
| Stabilność długoterminowa: | ±50 ppm p.a. |
| Kalibracja: | Automatyczna kalibracja, Dwukanałowy |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 33 s przy 1 m/s |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 125 s przy 3 m/s |
| Specyfikacja czujnika wilgotności | |
| Technologia elementu pomiarowego: | Polimerowy czujnik pojemnościowy z filtrem siatkowym z drutu ze stali nierdzewnej |
| Zakres pomiarowy: | 0...100% RH |
| Dokładność: | ±2% dla 0...80% wilg. wzgl. przy 25°C |
| Stabilność długoterminowa: | ±0.3% RH p.a. @ 21°C @ 50% RH |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 10 s przy 3 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa (UL): | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9/-2-13, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondensacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Wilgotność czynnika: | 0...100% RH, dopuszczalna krótkotrwała kondensacja |
| Temperatura czynnika: | 0...50°C [32...122°F] |
| Przepływ powietrza w warunkach roboczych: | min. 0,3 m/s, maks. 12 m/s |
| Materiały | |
| Obudowa (pokrywa/spód): | PC, pomarańczowa |
| Obudowa (uszczelka): | NBR70, czarna |
| Obudowa (odporność): | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Materiał sondy: | PA6, czerń |
| Wymiary i masa | |
| Długość sondy: | 180 mm |
| Masa (typ 22DTM-11, bez LCD): | 0.28 kg |
| Masa (typ 22DTM-1106, z LCD): | 0.30 kg |
