22HT-14

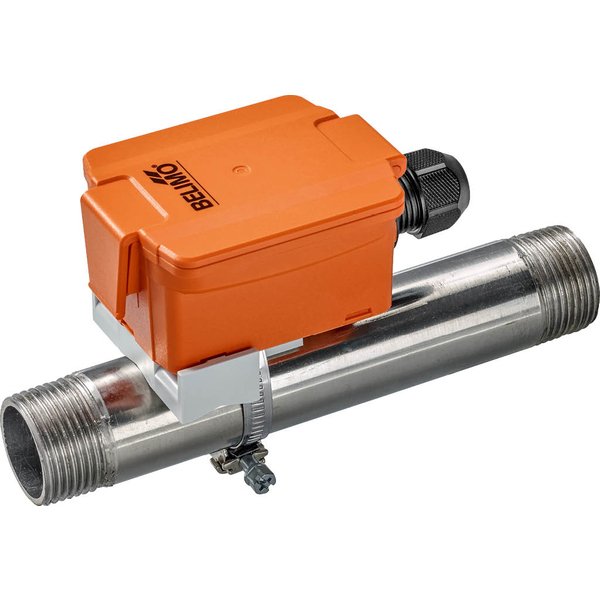

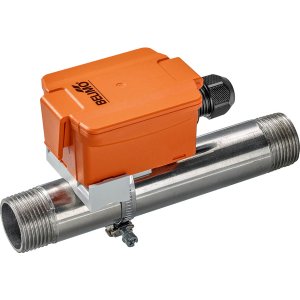

Przylgowy (kontaktowy) czujnik temperatury 22HT-14 Belimo, sygnał wyjściowy 4...20 mA

Producent: Belimo

Kod produktu: 22HT-14

Wartości pomiarowe:	Temperatura
Sygnał wyjściowy:	4...20 mA
Rodzaj montażu:	Kontaktowy czujnik

Aktywny Czujnik Temperatury do Rurociągów 22HT-14

Model 22HT-14 to aktywny czujnik temperatury, przeznaczony do precyzyjnego pomiaru na rurociągach. Wykorzystuje on sygnał wyjściowy 4...20 mA. Jego unikalna konstrukcja z trzpieniem kontaktowym dociskanym sprężyną gwarantuje doskonały kontakt z mierzoną powierzchnią, co przekłada się na szybką reakcję i wysoką dokładność odczytów.

Czujnik został zaprojektowany z myślą o zastosowaniach w stacjonarnych systemach HVAC (ogrzewanie, wentylacja, klimatyzacja), gdzie niezawodny pomiar temperatury czynnika, takiego jak woda, jest kluczowy.

Kluczowe cechy produktu:

Wszechstronność pomiaru: Urządzenie oferuje 8 wybieranych zakresów pomiarowych, co pozwala na łatwe dostosowanie do wymagań konkretnej instalacji.
Wysoka dokładność: Dzięki zastosowaniu elementu pomiarowego Pt1000 klasy AA, czujnik osiąga dokładność ±0,5°C (przy 21°C dla wybranych zakresów).
Szybki czas reakcji: Stała czasowa wynosi typowo 16 sekund przy zastosowaniu pasty termoprzewodzącej, co zapewnia szybkie odzwierciedlenie zmian temperatury.
Wytrzymała konstrukcja: Obudowa wykonana z poliwęglanu (PC) jest odporna na promieniowanie UV i posiada stopień ochrony IP54, gwarantując niezawodność w trudnych warunkach.
Łatwy montaż: W zestawie znajduje się pas mocujący przeznaczony do montażu na rurach o średnicy od 20 do 110 mm.

Aby zmaksymalizować dokładność i szybkość pomiaru, zaleca się stosowanie pasty termoprzewodzącej (dostępna jako akcesorium opcjonalne).

Przegląd typów
Typ:	22HT-14
Wyjście aktywnego czujnika temperatury:	4...20 mA
Dane elektryczne
Napięcie znamionowe:	DC 24 V
Zakres roboczy:	DC 13.5...26.4 V
Pobór mocy DC:	0.5 W
Połączenie elektryczne:	Wtykany blok zacisków sprężynowych maks. 2.5 mm²
Wejście kablowe:	Dławnica kablowa z odciążeniem kabla ø6...8 mm
Dane funkcjonalne
Czynnik:	Woda
Wielozakresowy:	8 wybieranych zakresów pomiarowych
Moc wyjściowa prądu:	1x 4...20 mA, maks. rezystancja 500 Ω
Dane pomiarowe
Wartości pomiarowe:	Temperatura
Specyfikacja aktywnego czujnika temperatury
Technologia elementu pomiarowego:	Zgodnie z Pt1000 klasa AA
Ustawienia zakresu pomiaru temperatury:	Czujnik aktywny: wybierany zakres S0: -50...50 °C / -30...130 °F S1: -10...120 °C / 0...250 °F S2: 0...50 °C / 40...140 °F S3: 0...250 °C / 30...480 °F S4: -15...35 °C / 0...100 °F S5: 0...100 °C / 40...240 °F S6: -20...80 °C / 40...90 °F S7: 0...160 °C / 0...150 °F
Dokładność pomiaru temperatury:	±0,5°C przy 21°C [±0.9°F @ 70°F], przy nastawach zakresu pomiarowego S2 i S4
Stabilność długoterminowa:	±0.04°C p.a. @ 21°C [±0.07°F p.a. @ 70°F]
Stała czasowa τ (63%) na rurociągu wodnym:	Z pastą przewodzącą ciepło Typowo 16 s
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 1
Obudowa:	UL Enclosure Type 1
Deklaracja zgodności UE:	Oznakowanie CE
Certyfikat IEC/EN:	IEC/EN 60730-1
Norma jakości:	ISO 9001
UL Approval:	cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9
Stopień zanieczyszczenia:	2
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-35...50°C [-30...120°F]
Temperatura czynnika:	-35...70°C [-30...160°F]
Temperatura powierzchni obudowy:	Max. 70°C [160°F]
Materiały
Obudowa:	Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV
Przepust kablowy:	PA6, czerń
Wymiary
Masa:	0.15 kg
