22MT-125

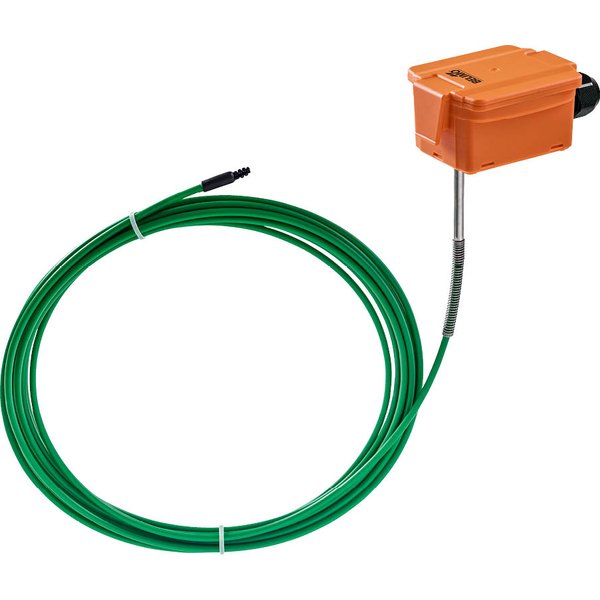

Kanałowy czujnik temperatury średniej 22MT-125 Belimo, sygnał wyjściowy 0...5 V/0...10 V DC, długość elementu pomiarowego 6000 mm, wielozakresowy
Producent: Belimo
Kod produktu: 22MT-125
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy temperatury: | 0...50 °C |
| Rodzaj montażu: | średni |
| Długość sondy: | 6 m |
Aktywny czujnik do pomiaru średniej temperatury w kanałach
Model 22MT-12.. to zaawansowany czujnik z aktywnym wyjściem 0...10 V, zaprojektowany do precyzyjnego pomiaru średniej temperatury w kanałach wentylacyjnych. Jego unikalna konstrukcja z ciągłym elementem czujnikowym, rozłożonym na całej długości sondy, zapewnia optymalną dokładność i eliminuje problemy wynikające z uwarstwienia powietrza.
Najważniejsze cechy produktu
- Wiarygodny pomiar: Ciągły element pomiarowy na całej długości sondy gwarantuje precyzyjny odczyt średniej temperatury, minimalizując błędy.
- Wytrzymała obudowa: Urządzenie posiada obudowę o klasie szczelności IP65 / NEMA 4X, zapewniającą ochronę przed pyłem i wilgocią.
- Uniwersalne wyjście: Czujnik oferuje konfigurowalny sygnał wyjściowy 0...5 V lub 0...10 V, wybierany za pomocą zwory.
- Szeroki zakres konfiguracji: Dostępnych jest 8 wybieralnych zakresów pomiarowych, co pozwala na łatwe dostosowanie czujnika do wymagań konkretnej instalacji.
- Wysoka dokładność: Technologia pomiarowa odpowiadająca normie Pt1000 klasa AA zapewnia dokładność na poziomie ±0,5°C przy 21°C (dla wybranych zakresów pomiarowych).
Dostępne warianty
Czujnik jest oferowany w trzech wersjach, różniących się długością sondy pomiarowej, aby sprostać potrzebom różnych instalacji:
- Sonda o długości 3 m (model 22MT-124)
- Sonda o długości 6 m (model 22MT-125)
- Sonda o długości 15 m (model 22MT-128)
Zastosowanie
Urządzenie jest przeznaczone do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).
| Dane ogólne | |
|---|---|
| Typ produktu: | Czujnik temperatury średniej (aktywny) |
| Przeznaczenie: | Pomiar średniej temperatury w kanałach wentylacyjnych |
| Opis elementu czujnikowego: | Jeden ciągły element na całej długości sondy |
| Obudowa: | IP65 / NEMA 4X |
| Wartości pomiarowe: | Temperatura |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19...29 V / DC 15...35 V |
| Pobór mocy AC: | 0.8 VA |
| Pobór mocy DC: | 0.4 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wielozakresowy: | 8 wybieranych zakresów pomiarowych |
| Wyjście napięciowe: | 1 x 0...5 V, 0...10 V, min. rezystancja 5 kΩ |
| Specyfikacja czujnika temperatury | |
| Technologia elementu pomiarowego: | Zgodnie z Pt1000 klasa AA |
| Tryb ustawienia zakresu pomiaru temperatury: | Czujnik aktywny: wybierany zakres |
| Dostępne zakresy pomiarowe: |
S0: -50...50°C (-30...130°F) S1: -10...120°C (0...250°F) S2: 0...50°C (40...140°F) S3: 0...250°C (30...480°F) S4: -15...35°C (0...100°F) S5: 0...100°C (40...240°F) S6: -20...80°C (40...90°F) S7: 0...160°C (0...150°F) |
| Dokładność pomiaru temperatury: | ±0,5°C przy 21°C [±0.9°F @ 70°F] (dla nastaw S2 i S4) |
| Stabilność długoterminowa: | ±0.06°C p.a. @ 21°C [±0.11°F p.a. @ 70°F] |
| Stała czasowa t (63%) w kanale wentylacyjnym: | Typowo 100 s przy 0 m/s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Obudowa UL: | UL Enclosure Type 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -35...50°C [-30...120°F] |
| Temperatura czynnika: | -35...70°C [-30...160°F] |
| Temperatura powierzchni obudowy: | Max. 70°C [160°F] |
| Materiały | |
| Obudowa (pokrywa): | PC, pomarańczowa |
| Obudowa (spód): | PC, pomarańczowy |
| Obudowa (uszczelka): | NBR70, czarna |
| Obudowa (odporność): | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Warianty produktu | |
| Typ: 22MT-124 | |
| Wyjście aktywnego czujnika temperatury: | 0...5 V, 0...10 V |
| Długość sondy: | 3 m |
| Masa: | 0.24 kg |
| Typ: 22MT-125 | |
| Wyjście aktywnego czujnika temperatury: | 0...5 V, 0...10 V |
| Długość sondy: | 6 m |
| Masa: | 0.21 kg |
| Typ: 22MT-128 | |
| Wyjście aktywnego czujnika temperatury: | 0...5 V, 0...10 V |
| Długość sondy: | 15 m |
| Masa: | 0.21 kg |
| Zawartość zestawu | |
| Płyta montażowa Obudowa S: | A-22D-A09 |
| Zestaw montażowy: | Z 6 pałąkami montażowymi (A-22D-A08) |
| Akcesoria opcjonalne | |
| Adapter przyłącza flex conduit: | M20x1.5, do dławnicy kablowej 1x 6 mm (A-22G-A01.1) |
| Zestaw montażowy: | Z 6 pałąkami montażowymi (A-22D-A08) |
