22WP-115
| Wartości pomiarowe: | Ciśnienie |
| Sygnał wyjściowy: | 0...10 V |
| Zakres pomiarowy ciśnienia: | 0...6 bar |

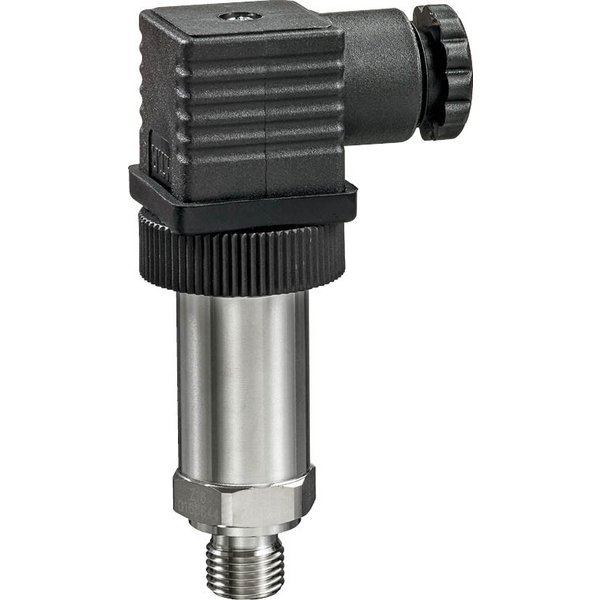

Aktywny czujnik ciśnienia do systemów HVAC
Przetwornik ciśnienia 22WP-11.. to aktywny czujnik z sygnałem wyjściowym 0...10 V, zaprojektowany do precyzyjnego monitorowania ciśnienia w systemach HVAC. Jest to wszechstronne rozwiązanie, odpowiednie do pracy z cieczami (w tym z mieszankami wody i glikolu), czynnikami chłodniczymi oraz nieagresywnymi gazami. Może być również stosowany w instalacjach parowych.
Solidna konstrukcja oparta na obudowie ze stali nierdzewnej gwarantuje trwałość, a wysoki stopień ochrony IP65 (NEMA 4) zapewnia niezawodność w wymagających warunkach. Technologia pomiarowa bazuje na tensometrze na metalu szlachetnym, co zapewnia wysoką dokładność i stabilność długoterminową.
Kluczowe właściwości produktu
- Zastosowanie: Urządzenie służy do pomiaru ciśnienia względnego w systemie w odniesieniu do ciśnienia otoczenia. Ważne jest, aby maksymalne ciśnienie robocze mieściło się w wybranym zakresie pomiarowym czujnika.
- Zakres pomiarowy: Jest to obszar, w którym czujnik dokonuje precyzyjnych pomiarów ciśnienia względnego.
- Nadciśnienie: Określa maksymalną wartość ciśnienia, jaką urządzenie może wytrzymać bez ryzyka trwałego uszkodzenia. W tym zakresie pomiar nie jest realizowany.
- Ujemne nadciśnienie: Maksymalne ciśnienie względne poniżej ciśnienia otoczenia (podciśnienie), na które czujnik jest odporny bez uszkodzeń.
- Ciśnienie rozrywające: Wartość graniczna ciśnienia, której przekroczenie może spowodować fizyczne uszkodzenie i rozszczelnienie obudowy czujnika.
Wskazówki dotyczące bezpieczeństwa i montażu
Czujnik jest przeznaczony do stosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Montaż musi być wykonywany przez osoby z odpowiednimi uprawnieniami, przy bezwzględnym odłączeniu zasilania. Należy przestrzegać wszystkich obowiązujących norm i przepisów dotyczących instalacji. Zużyte lub uszkodzone urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 21.6...26.4 V / DC 13.5...26.4 V |
| Pobór mocy AC: | 0.3 VA |
| Pobór mocy DC: | 0.15 W |
| Połączenie elektryczne: | Wtyczka przyłączeniowa do przewodu 0.5...1.5 mm² |
| Wejście kablowe: | Wtyk MVS wg DIN EN175301-803 / typ konstrukcji A |
| Dane funkcjonalne | |
| Czynnik: | Woda, Mieszanka wody i glikolu, Do instalacji parowych |
| Wyjście napięciowe: | 1 x 0...10 V, min. rezystancja 5 kΩ |
| Połączenie mechaniczne: | złączka ciśnieniowa: G 1/4" |
| Typowy czas reakcji: | maks. 2 ms |
| Dane pomiarowe serii | |
| Wartości pomiarowe: | Ciśnienie względne |
| Zakres pomiarowy: | 0...4 bar do 0...25 bar |
| Nadciśnienie: | 8...50 bar |
| Ujemne nadciśnienie: | -1 bar |
| Ciśnienie rozrywające: | 12...75 bar |
| Specyfikacja czujnika ciśnienia | |
| Technologia elementu pomiarowego: | Tensometr na metalu szlachetnym |
| Dokładność: | <±0.5% FS @ 21°C [70°F] <±1.5% FS @ -10...50°C [14...122°F] <±2% FS @ -40...105°C [-40...221°F] |
| Stabilność długoterminowa: | ±0.1% p.a. |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -40...105°C [-40...221°F] |
| Temperatura czynnika: | -40...125°C [-40...255°F] |
| Materiały | |
| Obudowa: | Stal nierdzewna 1.4301 |
| Uszczelnienie obudowy: | Kauczuk fluorowy (FKM), bezsilikonowy |
| Masa | |
| Masa (w zależności od typu): | 0.11 - 0.12 kg |
