22HTH-110X
| Sygnał wyjściowy: | 0...10 V, 0...5 V |
| Zakres pomiarowy temperatury: | 0...50 °C |

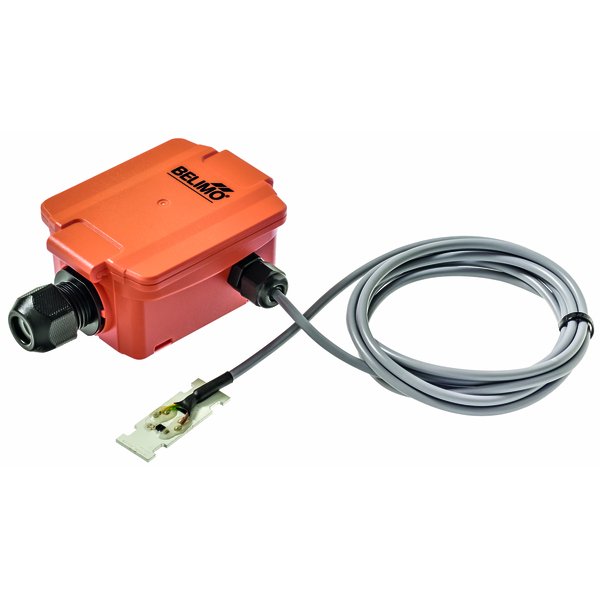

Czujnik kontaktowy do pomiaru temperatury i wilgotności
Model 22HTH-110X to aktywny czujnik kontaktowy, zaprojektowany do precyzyjnego monitorowania temperatury oraz wilgotności względnej i bezwzględnej bezpośrednio na powierzchniach rur. Urządzenie dostarcza sygnał wyjściowy w standardzie 0...10 V. Użytkownik ma możliwość skonfigurowania sygnału wyjściowego tak, aby zamiast wilgotności wskazywał on wartość entalpii lub temperaturę punktu rosy. Wytrzymała obudowa o klasie szczelności IP65 / NEMA 4X zapewnia niezawodną pracę w wymagających warunkach.
Kluczowe cechy produktu
- Wszechstronne możliwości pomiarowe: Urządzenie mierzy temperaturę, wilgotność względną, wilgotność bezwzględną, entalpię oraz punkt rosy.
- Nowoczesna technologia: Zastosowano polimerowy czujnik pojemnościowy, który jest chroniony przez plastikową osłonę zintegrowaną z membraną filtrującą.
- Wysoka dokładność: Gwarantuje precyzyjny pomiar temperatury z dokładnością ±0.3°C (przy 25°C) oraz wilgotności ±2% w zakresie 20-80% RH.
- Konfigurowalne zakresy: Możliwość wyboru jednego z kilku predefiniowanych zakresów pomiarowych dla temperatury, co pozwala dostosować czujnik do potrzeb konkretnej instalacji.
- Trwała konstrukcja: Obudowa wykonana z odpornego na promieniowanie UV poliwęglanu (PC) zapewnia długotrwałą żywotność urządzenia.
Zastosowanie i montaż
Czujnik jest przeznaczony do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Instalacja musi być wykonana przez osoby posiadające odpowiednie uprawnienia, zgodnie z obowiązującymi normami i po upewnieniu się, że zasilanie zostało odłączone.
Aby zminimalizować wpływ temperatury otaczającego powietrza na pomiar na powierzchni rurociągu, zaleca się użycie pasty przewodzącej ciepło.
Wskazówki dotyczące użytkowania
Element pomiarowy wilgotności jest bardzo wrażliwy. Należy unikać jego dotykania oraz narażenia na działanie agresywnych substancji (np. chlor, ozon, amoniak), ponieważ może to pogorszyć dokładność pomiarów. Dla uzyskania najlepszych rezultatów, czujnik powinien pracować w stabilnej temperaturze otoczenia oraz przy stałym napięciu zasilania.
| Ogólne | |
|---|---|
| Typ: | 22HTH-110X |
| Wyjście aktywnego czujnika wilgotności: | 0...5 V, 0...10 V |
| Wyjście aktywnego czujnika temperatury: | 0...5 V, 0...10 V |
| Długość kabla: | 2m |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 21.6...26.4 V / DC 13.5...26.4 V |
| Pobór mocy AC: | 0.8 VA |
| Pobór mocy DC: | 0.4 W |
| Połączenie elektryczne: | Wtykany blok zacisków sprężynowych maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Wartości pomiarowe | |
| Wartości pomiarowe: | Wilgotność, Wilgotność bezwzględna, Punkt rosy, Entalpia, Temperatura |
| Specyfikacja aktywnego czujnika temperatury | |
| Technologia elementu pomiarowego: | Polimerowy czujnik pojemnościowy z plastikową osłoną i membraną filtrującą |
| Zakres pomiaru temperatury (S0): | -40...60 °C (-40...160 °F) |
| Zakres pomiaru temperatury (S1): | 0...50 °C (40...140 °F) |
| Zakres pomiaru temperatury (S2): | -15...35 °C (0...100 °F) |
| Zakres pomiaru temperatury (S3): | -20...80 °C (0...200 °F) |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.05°C p.a. @ 21°C [±0.09°F p.a. @ 70°F] |
| Stała czasowa τ (63%) w pomieszczeniu: | Typowo 143 s |
| Specyfikacja czujnika wilgotności | |
| Technologia elementu pomiarowego: | Polimerowy czujnik pojemnościowy z plastikową osłoną i membraną filtrującą |
| Zakres pomiarowy: | 0...100% RH |
| Zakres pomiarowy wilgotności bezwzględnej (ustawienie fabryczne): | 0–50 g/m³ |
| Zakres pomiarowy wilgotności bezwzględnej (opcjonalny): | 0...80 g/m³ |
| Zakres pomiarowy entalpii: | 0...85 kJ/kg |
| Zakres pomiarowy punktu rosy (ustawienie fabryczne): | 0...50°C [40...140°F] |
| Zakres pomiarowy punktu rosy (opcjonalny): | -20...80°C [0...200°F] |
| Dokładność: | ± 2% w zakresie 20...80% wilg. wzgl. przy temp. 25°C |
| Stabilność długoterminowa: | ±0.3% RH p.a. @ 21°C @ 50% RH |
| Stała czasowa τ (63%) w pomieszczeniu: | Typowo 10 s |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP65 |
| Stopień ochrony NEMA/UL: | NEMA 4X |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -20...50°C [-4...122°F] |
| Temperatura czynnika: | -20...60°C [-4...140°F] |
| Materiały | |
| Obudowa (Pokrywa): | PC, pomarańczowa |
| Obudowa (Spód): | PC, pomarańczowy |
| Obudowa (Uszczelka): | NBR70, czarna |
| Obudowa (Odporność): | Odporny na promieniowanie UV |
| Przepust kablowy: | PA6, czerń |
| Wymiary i waga | |
| Masa: | - |
