| Wartości pomiarowe: | Temperatura |
| Sygnał wyjściowy: | Przełącznik |
| Zakres pomiarowy temperatury: | 70...130 °C |
| Rodzaj montażu: | Zanurzenie |
| Długość sondy: | 1 m |
| Dodatkowe funkcje: | Ręczne kasowanie |

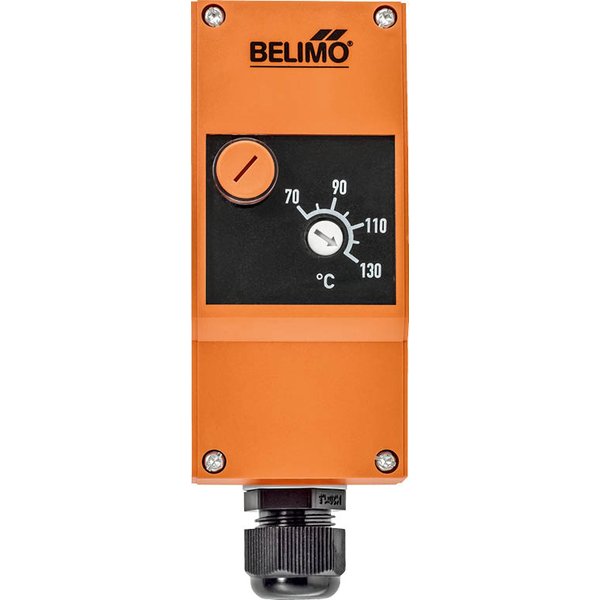

Zabezpieczający ogranicznik temperatury STB
Zabezpieczający ogranicznik temperatury STB to kluczowe urządzenie do nadzoru temperatury w systemach grzewczych, instalacjach z gorącą wodą oraz w innych aplikacjach z zakresu ogrzewania, wentylacji i klimatyzacji (HVAC). Jego głównym zadaniem jest ochrona instalacji przed przegrzaniem.
Zasada działania
Urządzenie nieustannie monitoruje temperaturę czynnika, którym może być woda lub powietrze. Po osiągnięciu ustawionej wartości granicznej, następuje natychmiastowe przełączenie zestyku (SPDT) i jego mechaniczne zablokowanie. W celu ponownego uruchomienia systemu, konieczne jest ręczne zresetowanie ogranicznika. Odblokowanie jest możliwe dopiero wtedy, gdy temperatura spadnie o około 10 K poniżej wartości nastawy.
Urządzenie posiada wbudowany mechanizm bezpieczeństwa – w przypadku uszkodzenia i wycieku z miedzianej kapilary, obwód elektryczny zostaje trwale zamknięty, uniemożliwiając dalszą pracę i reset urządzenia.
Główne cechy produktu
- Zakres regulacji temperatury: 70...130°C
- Funkcja przełączania z mechaniczną blokadą
- Ręczne kasowanie (reset) po zadziałaniu
- Miedziana kapilara o długości 1 metra
- Solidna obudowa o stopniu ochrony IP54
- Zgodność z normami DIN EN 60730-1 oraz DIN EN 14597
Budowa i montaż
Obudowa została wykonana z wytrzymałych materiałów (poliamid i ABS) z okienkiem rewizyjnym, co zapewnia trwałość i łatwą kontrolę. Urządzenie jest przystosowane do pracy w temperaturze otoczenia od 0 do 80°C.
Ogranicznik oferuje elastyczne opcje instalacji:
- Montaż na rurociągu: za pomocą taśmy mocującej dołączonej do zestawu (dla rur o średnicy 15-100 mm).
- Montaż w tulei zanurzeniowej: dla bezpośredniego pomiaru temperatury w medium (tuleje dostępne jako akcesoria).
- Montaż naścienny: z czujnikiem umieszczonym w kanale wentylacyjnym przy użyciu kołnierza montażowego.
Podłączenie elektryczne jest uproszczone dzięki zaciskom sprężynowym (dla przewodów o przekroju do 2,5 mm²) oraz dławnicy kablowej M20x1.5 z odciążeniem dla kabli o średnicy od 6 do 12 mm.
| Ogólne informacje | |
|---|---|
| Nazwa produktu: | Zabezpieczający ogranicznik temperatury STB |
| Numer artykułu: | 603070/0070-.. |
| Typ: | EXT-J-00734647 |
| Wyjście termostatu: | Przełączanie |
| Dodatkowe funkcje: | Ręczne kasowanie |
| Długość kapilary: | 1m |
| Dane elektryczne | |
| Połączenie elektryczne: | Zacisk sprężynowy maks. 2.5 mm² |
| Wejście kablowe: | Dławnica kablowa M20x1.5 mm z odciążeniem dla kabla ø6...12 mm |
| Dane funkcjonalne | |
| Czynnik: | Powietrze, Woda |
| Wyjście termostatu (AC 230 V, 1-2): | 16 (2.5) A |
| Wyjście termostatu (AC 230 V, 1-4): | 2 (0.4) A |
| Wyjście termostatu (DC 230 V): | 0,25 A |
| Niezawodność przełączania: | Min. prąd przełączający 100 mA !@ 24 V AC/DC |
| Dane pomiarowe | |
| Wartości pomiarowe: | Temperatura |
| Zakres pomiarowy: | 70...130°C [160...265°F] |
| Zakres regulacji: | 70...130 |
| Dokładność pomiaru temperatury (70...100°C): | +0K / -12K |
| Dokładność pomiaru temperatury (100...130°C): | +0K / -5K |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna obudowy IEC/EN: | IP54 (Stopień ochrony IP z zamontowanymi elementami uszczelniającymi) |
| Dyrektywa w sprawie urządzeń ciśnieniowych: | Oznakowanie CE zgodnie z 2014/68/WE |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Certyfikat IEC/EN: | DIN EN 60730-1 i DIN EN 14597 |
| Norma jakości: | ISO 9001 |
| Rodzaj czynności: | Typ 2BFHKLNPV |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...80°C [32...175°F] |
| Temperatura czynnika: | Do maks. 155°C |
| Temperatura przechowywania: | -30...80°C [-22...176°F] |
| Materiały | |
| Obudowa (Spód): | PA (RAL 7001, srebrnoszary) |
| Obudowa (Pokrywa): | ABS z szybą rewizyjną (PMMA) |
| Obudowa (Uszczelka): | NBR |
| Przepust kablowy: | PA6, czerń |
| Kapilara: | Miedź |
| Wymiary i waga | |
| Masa: | 0.31 kg |
