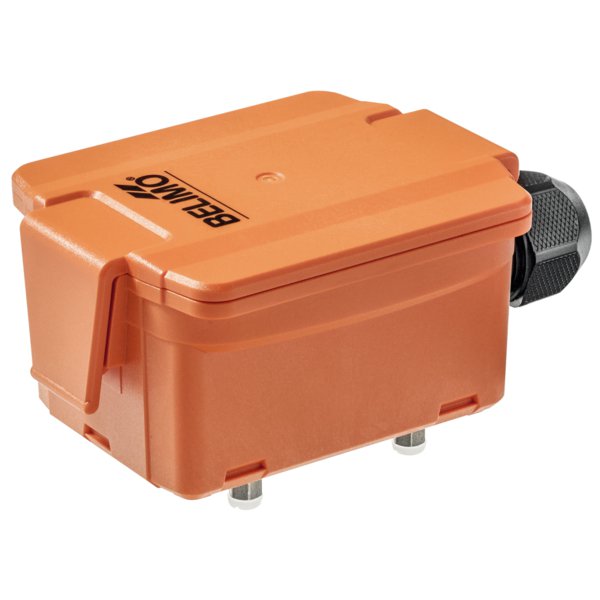

22HL-10
Kod produktu: 22HL-10
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 21.6...26.4 V / DC 13.5...26.4 V |
| Pobór mocy AC: | 1.5 VA |
| Pobór mocy DC: | 0.6 W |
| Zastosowanie: | Woda |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
|---|---|
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Licznik ciepła | |
| Specyfikacja czujnika ciśnienia | |
| Komunikacja po szynie danych | |
| Stabilność długoterminowa : | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
| Liczba węzłów : | Modbus, patrz opis interfejsu |
| Ustawienia zakresu pomiaru ciśnienia : | Ustawienia Zakres Zakres [inch Ustawienie |
| Dokładność : | Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 2000 Pa: ± 10 Pa zakres pomiarowy > 2000 Pa: ± 25 Pa |
| ∆p [kPa] : | 22 |
| Q'max [kW] : | 3500 |
| PN : | 25 |
| Licznik ciepła | |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Dane dotyczące bezpieczeństwa | |
| Dokładność : | ±2% dla 0...80% wilg. wzgl. przy 25°C |
| Dane elektryczne | |
| Wejście kablowe : | Dławnica kablowa z odciążeniem kabla ø6...8 mm |
| Napięcie znamionowe : | AC/DC 24 V |
| Zakres roboczy : | AC 21.6...26.4 V / DC 13.5...26.4 V |
| Pobór mocy AC : | 1.5 VA |
| Pobór mocy DC : | 0.6 W |
| Połączenie elektryczne : | Pluggable spring loaded terminal block max. 2.5 mm² |
| Dane funkcjonalne | |
| Zastosowanie : | Woda |
| Sygnał wyjściowy przekaźnika detektora : | SPDT, bezpotencjałowy |
| wycieku Uwaga : | Maks. prąd przełączania 1 A @ 24 V Min. prąd przełączający 5 mA @ 10 V |
| Dane pomiarowe | |
| Przepust kablowy : | PA6, czerń |
| Wartości pomiarowe : | Przewodność |
| Progi przełączania : | ≈10 μS |
| Temperatura otoczenia : | -20...70°C [-4...158°F] do 85°C przez maks. 10 minut |
| Temperatura czynnika : | -20...70°C [-4...158°F] |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne — niskie (PELV) |
| Deklaracja zgodności UE : | Oznakowanie CE |
| Certyfikat IEC/EN : | IEC/EN 60730-1 |
| Kategoria ochronna obudowy IEC/EN : | IP65 |
| Stopień ochrony NEMA/UL : | NEMA 4 |
| Norma jakości : | ISO 9001 |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Stopień zanieczyszczenia : | 3 |
| Rodzaj czynności : | Type 1.B Odporność na impulsy napięciowe - zasilanie 0.8 kV |
| Materiały | |
| Obudowa : | Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV |
| Specyfikacja czujnika temperatury | |
| Zakres pomiarowy : | 0...100% RH Zakres pomiarowy wilgotności bezwzględnej regulacja na przetworniku: 0–50 g/m³ (ustawienie fabryczne) 0...80 g/m³ |
| Specyfikacja czujnika wilgotności | |
| Stabilność długoterminowa : | ±0.3% RH p.a. @ 21°C @ 50% RH Stała czasowa t (63%) w kanale wentylacyjnym Typowo 10 s przy 3 m/s |
