01CT-1DH

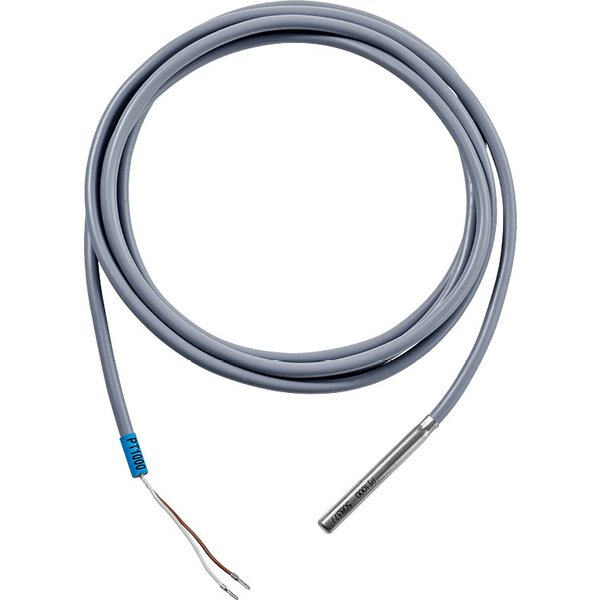

Kablowy czujnik temperatury 01CT-1DH Belimo, sygnał wyjściowy Ni1000, zakres -35...100°C, długość 2 metry
Producent:
Kod produktu: 01CT-1DH
Sygnał wyjściowy : Ni1000TK5000
Długość sondy : 50 mm
Średnica sondy : 6 mm
  • Rodzaj czujnika: kablowy
  • Sygnał wyjściowy: Ni1000
  • Zakres pomiarowy: -35...100°C
  • Długość kabla: 2 metry
  • Długość sondy: 50 mm
  • Przepust kablowy: dławnica kablowa Ø 6...10 mm, PG11 z odciążeniem kabla Ø 6...8 mm
  • Temperatura pracy: -35...100°C
  • Klasa ochrony: NEMA 4X / IP65

Uniwersalny czujnik temperatury 01CT-1DH Belimo przystosowany do do pomiaru temperatury gazów i cieczy (przy zastosowaniu tulei zanurzeniowej) w instalacjach HVAC.

Dane elektryczne
Połączenie elektryczne : Kabel 2 m, 2-przewodowe
Dane funkcjonalne
Zastosowanie : Powietrze
Woda
Wyjście pasywnego czujnika temperatury : Pt100
Pt1000
Ni1000
Ni1000TK5000
NTC1k8
NTC10k (10k2)
NTC20k
Dane pomiarowe
Zakres pomiarowy temperatury : -35...100°C [-30...210°F] Dokładność pomiaru temperatury, czujnik pasywny Czujniki pasywne w zależności od typu Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F] NTC.. : ±0.2°C @ 2
Stała czasowa τ (63%) w kanale : Typowo 155 s przy 0 m/s Typowo 35 s przy 3 m/s
Dokładność pomiaru temperatury, czujnik : Czujniki pasywne w zależności od typu
Prąd pomiarowy : Pt100: <1 mA @ 0°C [32°F]
Pt1000: <0.3 mA @ 0°C [32°F]
Ni1000: <0.3 mA @ 0°C [32°F]
Ni1000TK5000: <0.3 mA @ 0°C [32°F]
NTC1k8: <0.1 mA @ 25°C [77°F]
NTC10k (10k2): <2 mA @ 25°C [77°F]
NTC20k: <0.5 mA @ 25°C [77°F]
Stała czasowa τ (63%) w rurze wodnej : Z tuleją do montażu czujnika temperatury
A-22P-A.. i pastą przewodzącą ciepło
Typowo 7 s z mosiężną tuleją do montażu
czujnika temperatury
Typowo 9 s z tuleją do montażu czujnika
temperatury ze stali nierdzewnej
Stała czasowa t (63%
Mierzone wartości : Temperatura
pasywny : Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F]
Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F]
NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F]
NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F]
Wartości pomiarowe : Temperatura
Techniczna karta katalogowa : 01CT-1..
Dane dotyczące bezpieczeństwa
Temperatura otoczenia : -35...100°C [-30...210°F]
Temperatura czynnika : -35...100°C [-30...210°F]
Klasa ochronności IEC/EN : III, Napięcie bezpieczne — niskie (PELV)
Klasa ochronności UL : Klasa zasilania 2 wg UL
Deklaracja zgodności UE : Oznakowanie CE
Certyfikat IEC/EN : IEC/EN 60730-1
Kategoria ochronna obudowy IEC/EN : IP67
Stopień ochrony NEMA/UL : NEMA 4X
Norma jakości : ISO 9001
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Stopień zanieczyszczenia : 3
Method of mounting control : Montaż natynkowy
Źródło zasilania UL : Class 2 Supply
Rodzaj czynności : Type 1
Odporność na impulsy napięciowe - zasilanie 0.8 kV
Przegląd typów
Sygnał wyjściowy : Ni1000TK5000
Długość sondy : 50 mm
Średnica sondy : 6 mm
Specyfikacja czujnika temperatury
Zakres pomiarowy : -35...100°C [-30...210°F]
