01HT-1Q

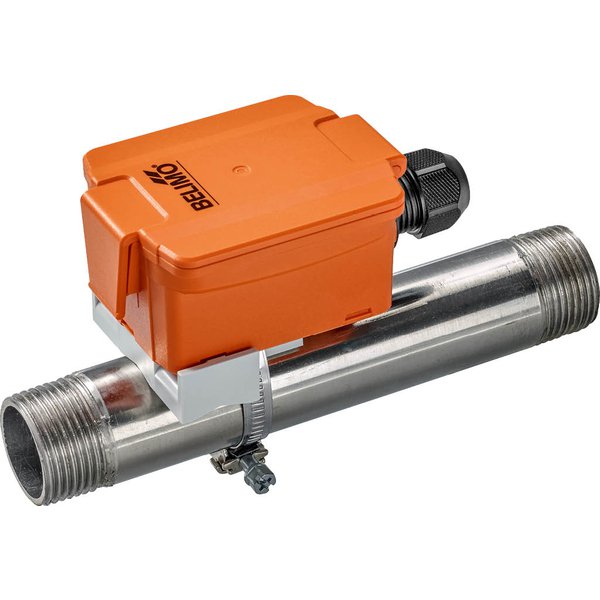

Czujnik kontaktowy temperatury pasywny, NTC20k
Kod produktu: 01HT-1Q
Wyjście pasywnego czujnika temperatury : NTC20k
Dane elektryczne
Wejście kablowe : Dławnica kablowa z odciążeniem kabla Ø 6...8 mm
Połączenie elektryczne : Wtykany blok zacisków sprężynowych maks. 2,5 mm²
Dane funkcjonalne
Zastosowanie : Woda
Wyjście pasywnego czujnika temperatury : Pt100 Pt1000 Ni1000 Ni1000TK5000 NTC1k8 NTC10k (10k2) NTC20k
Dane pomiarowe
Zakres pomiarowy temperatury : -35...90°C [-30...195°F]
Dokładność pomiaru temperatury, czujnik : Czujniki pasywne w zależności od typu
Prąd pomiarowy : Pt100: <1 mA @ 0°C [32°F] Pt1000: <0.3 mA @ 0°C [32°F] Ni1000: <0.3 mA @ 0°C [32°F] Ni1000TK5000: <0.3 mA @ 0°C [32°F] NTC1k8: <0.1 mA @ 25°C [77°F] NTC10k (10k2): <2 mA @ 25°C [77°F] NTC20k: <0.5 mA @ 25°C [77°F]
Przepust kablowy : PA6, czerń
pasywny : Pt.. : Class B, ±0.3°C @ 0°C [±0.5°F @ 32°F] Ni.. : ±0.4°C @ 0°C [±0.7°F @ 32°F] NTC1k8 : ±0.5°C @ 25°C [±0.9°F @ 77°F] NTC.. : ±0.2°C @ 25°C [±0.35°F @ 77°F]
Stała czasowa τ (63%) na rurze wodnej : Z pastą przewodzącą ciepło Typowo 16 s
Wartości pomiarowe : Temperatura
Dane dotyczące bezpieczeństwa
Temperatura otoczenia : -35...50°C [-30...120°F]
Temperatura czynnika : -35...90°C [-30...195°F]
Temperatura powierzchni obudowy : Max. 90°C [195°F]
Klasa ochronności IEC/EN : III, Napięcie bezpieczne — niskie (PELV)
Deklaracja zgodności UE : Oznakowanie CE
Certyfikat IEC/EN : IEC/EN 60730-1
Certyfikat UL : cULus acc. to UL60730-1A/-2-9, CAN/CSA E60730-1/-2-9
Kategoria ochronna obudowy IEC/EN : IP54
Stopień ochrony NEMA/UL : NEMA 1
Norma jakości : ISO 9001
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Power source UL : Class 2 Supply
Enclosure : UL, typ obudowy 1
Zasada działania : Type 1
Stopień zanieczyszczenia : 2
Odporność na impulsy napięciowe - zasilanie : 0.8 kV
Konstrukcja : Independently mounted control
Method of mounting control : Montaż natynkowy
Materiały
Karta katalogowa : 01HT-1..
Obudowa : Pokrywa: PC, pomarańczowa Spód: PC, pomarańczowy Uszczelka: NBR70, czarna Odporny na promieniowanie UV
Przegląd typów
Wyjście pasywnego czujnika temperatury : NTC20k
Akcesoria czujnika
