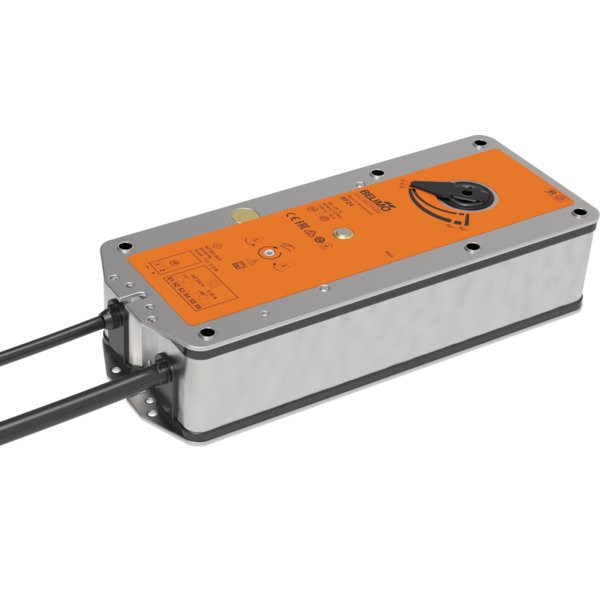

BF24-2-ST
Kod produktu: BF24-2-ST
Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
Styk pomocniczy : | 2x SPDT |
Moment obrotowy - funkcja bezpieczeństwa : | 12 Nm |
Kąt obrotu : | Maks. 95° |
Czas ruchu - silnik : | <120 s / 90° |
Czas ruchu – funkcja bezpieczeństwa : | 16 s @ 20°C |
Podłączenie mechaniczne : | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
Moment obrotowy - silnik : | 18 Nm |
Dane elektryczne | |
---|---|
Częstotliwość napięcia znamionowego : | 50/60 Hz |
Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
Pobór mocy - praca : | 7W |
Pobór mocy w stanie spoczynku : | 2W |
Moc znamionowa : | 10 VA |
Uwaga dotycząca mocy znamionowej : | Imax 8.3 A @ 5 ms |
Styk pomocniczy : | 2x SPDT |
Obciążalność styku pomocniczego : | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V (II, wzmocniona izolacja) |
Punkty przełączania styku pomocniczego : | 5° / 80° |
Przyłącze zasilania / sterowania : | Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm² (bezhalogenowy) |
Przyłącze styku pomocniczego : | Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm² (bezhalogenowy) |
Connection plug : | Zasilanie / sterowanie: wtyczka 3-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) Styk pomocniczy: wtyczka 6-stykowa, pasująca do przyrządów sygnalizujących z zasilaczem (patrz „Akcesoria”) |
Napięcie znamionowe : | AC/DC 24 V |
Dane funkcjonalne | |
Moment obrotowy - funkcja bezpieczeństwa : | 12 Nm |
Kierunek ruchu - silnik : | możliwość wybierania poprzez montaż L/P |
Ręczne przestawianie : | z ogranicznikiem |
Kąt obrotu : | Maks. 95° |
Czas ruchu - silnik : | <120 s / 90° |
Czas ruchu – funkcja bezpieczeństwa : | 16 s @ 20°C |
Poziom mocy akustycznej – silnik : | 45 dB(A) |
Poziom mocy akustycznej, funkcja : | 63 dB(A) bezpieczeństwa |
Podłączenie mechaniczne : | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
Wskaźnik położenia : | Mechaniczny ze wskazówką |
Trwałość : | Min. 60'000 pozycji bezpiecznych |
Uwaga dotycząca kąta obrotu : | w tym. 5° na napinanie sprężyny powrotnej |
Moment obrotowy - silnik : | 18 Nm |
Dane dotyczące bezpieczeństwa | |
Kategoria ochronna obudowy IEC/EN : | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
Stopień zanieczyszczenia : | 3 |
Temperatura otoczenia - praca normalna : | -30...50°C [-22...122°F] |
Temperatura otoczenia - funkcja : | Pozycja bezpieczna będzie utrzymywana przy |
bezpieczeństwa : | temperaturach nieprzekraczających 75°C |
Temperatura przechowywania : | -40...50°C [-40...122°F] |
Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
Kategoria dokumentu : | bezobsługowy |
Rodzaj czynności : | Type 1.AA.B Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
Dane dotyczące bezpieczeństwa : | Kategoria ochronna styku pomocniczego IEC/ II, Wzmocniona izolacja EN |
Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
Masa | |
Masa : | 2.7 kg |
