BFA24-T
| Moment obrotowy: | 20 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Wyzwalacz termoelektryczny: | BAT (72°C) |

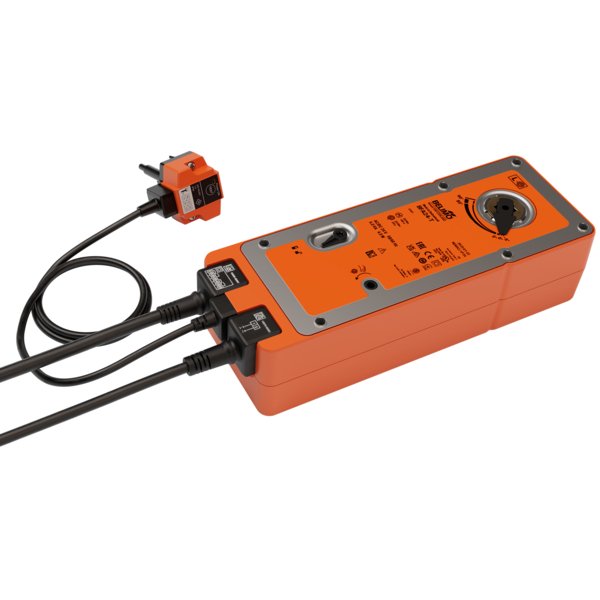

Siłownik BFA24-T z funkcją bezpieczeństwa do klap przeciwpożarowych
Siłownik BFA24-T to zaawansowane urządzenie ze sprężyną powrotną, zaprojektowane do sterowania klapami wentylacji pożarowej i oddymiającymi o kącie obrotu do 90° w systemach HVAC. Model ten jest fabrycznie połączony z wyzwalaczem termoelektrycznym BAT, który reaguje na temperaturę 72°C. Siłownik oferuje moment obrotowy o wartości 20 Nm i jest zasilany napięciem 24 V AC/DC. Sterowanie odbywa się w trybie Zamknij/Otwórz, a montaż na osi klapy realizowany jest za pomocą połączenia kształtowego o wymiarach 12x12 mm.
Kluczowe właściwości i funkcje
Niezawodna praca i funkcja bezpieczeństwa
W normalnych warunkach pracy siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając zintegrowaną sprężynę powrotną. W momencie zaniku napięcia zasilającego, zgromadzona energia w sprężynie automatycznie przestawia klapę do pozycji bezpiecznej, gwarantując ochronę systemu.
Opatentowana technologia Safety Position Lock™
W sytuacji zagrożenia pożarowego, opatentowany mechanizm Safety Position Lock™ zapewnia, że klapa pozostanie zablokowana w bezpiecznej pozycji. To rozwiązanie techniczne gwarantuje najwyższy poziom ochrony, utrzymując drożność lub szczelność kanałów wentylacyjnych zgodnie z wymaganiami.
Zintegrowany wyzwalacz termoelektryczny BAT
Wyzwalacz BAT posiada dwa bezpieczniki termiczne reagujące na temperaturę 72°C – jeden mierzy temperaturę na zewnątrz kanału, a drugi w jego wnętrzu. Zadziałanie któregokolwiek z bezpieczników powoduje trwałe odcięcie zasilania siłownika. Dioda LED na obudowie informuje o obecności zasilania i prawidłowym stanie bezpieczników. Funkcjonalność systemu można w każdej chwili zweryfikować za pomocą przycisku testowego.
Łatwe przestawianie ręczne
Siłownik można obsługiwać ręcznie, gdy zasilanie jest odłączone. Umożliwia to zablokowanie go w dowolnej pozycji za pomocą przełącznika, co jest przydatne podczas instalacji i konserwacji. Odblokowanie następuje manualnie lub automatycznie po przywróceniu zasilania.
Precyzyjna sygnalizacja położenia
Urządzenie jest wyposażone w dwa wbudowane mikroprzełączniki, które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką wizualną ocenę aktualnej pozycji.
Możliwość pracy w tandemie (Piggyback)
Konstrukcja siłownika pozwala na mechaniczne połączenie dwóch urządzeń. Dzięki funkcji "piggyback" możliwe jest podwojenie momentu obrotowego, co jest idealnym rozwiązaniem dla sterowania większymi klapami.
Zgodność z normami europejskimi
Konstrukcja siłownika spełnia wymagania następujących norm:
- EN 15650
- EN 1366-2
- EN 13501-3
Zawartość zestawu
- Korba do obsługi ręcznej
- Wskaźnik położenia
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V (SELV) |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 7.5 W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 10 VA |
| Prąd rozruchowy (Imax): | 5.8 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 20 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <60 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 20 s @ -10...55°C, <60 s @ -30...-10°C |
| Poziom mocy akustycznej – silnik: | 50 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 64 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...55°C [-22...131°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...55°C [-40...131°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.1 kg |
