BFA24-T-ST

Kod produktu: BFA24-T-ST

Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	Zamknij/Otwórz

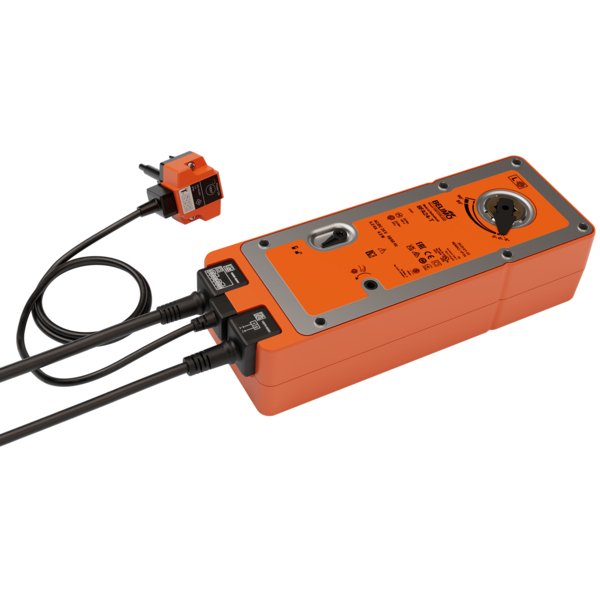

Siłownik BFA24-T-ST ze sprężyną powrotną

Siłownik BFA24-T-ST ze sprężyną powrotną został zaprojektowany do sterowania klapami wentylacji pożarowej i oddymiającymi o kącie obrotu 90° w instalacjach wentylacyjnych oraz klimatyzacyjnych. Urządzenie jest zintegrowane z wyzwalaczem termoelektrycznym BAT, który reaguje na temperaturę 72°C, zapewniając niezawodne działanie w sytuacjach awaryjnych.

Siłownik jest sterowany sygnałem Zamknij/Otwórz i zasilany napięciem AC/DC 24 V. Montaż na osi klapy odbywa się za pomocą połączenia kształtowego 12x12 mm z osią wydrążoną przechodzącą.

Kluczowe cechy i funkcje produktu

Tryb pracy: W normalnych warunkach siłownik ustawia klapę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W przypadku przerwy w dostawie zasilania, energia zgromadzona w sprężynie automatycznie przestawia klapę do jej pozycji bezpiecznej.
Safety Position Lock™: Opatentowany mechanizm, który w warunkach pożarowych niezawodnie utrzymuje klapę w pozycji bezpiecznej, zapewniając najwyższy poziom ochrony.
Wyzwalacz termoelektryczny BAT: Wyposażony w dwa bezpieczniki termiczne – jeden reagujący na temperaturę na zewnątrz kanału (w obudowie BAT) i drugi na temperaturę wewnątrz kanału (na końcu sondy). Przekroczenie temperatury 72°C przez którykolwiek z czujników powoduje trwałe odcięcie zasilania. Działanie systemu można weryfikować za pomocą przycisku testowego, a o prawidłowej pracy informuje dioda LED.
Przestawianie ręczne: Przy odłączonym zasilaniu możliwa jest ręczna obsługa siłownika. Można go ustawić i zablokować w dowolnej pozycji za pomocą specjalnego przełącznika.
Sygnalizacja położenia: Urządzenie posiada dwa wbudowane mikroprzełączniki do sygnalizacji położeń krańcowych. Położenie klapy jest dodatkowo wskazywane przez mechaniczny wskaźnik.
Możliwość sprzęgania (piggy-back): Konstrukcja umożliwia mechaniczne połączenie dwóch siłowników w celu podwojenia dostępnego momentu obrotowego.

Zastosowanie i normy

Konstrukcja siłownika jest zgodna z wymaganiami norm europejskich, w tym EN 15650, EN 1366-2 oraz EN 13501-3. W celu zapewnienia najwyższego poziomu bezpieczeństwa zaleca się regularne, comiesięczne kontrolowanie działania klapy, o ile producent klapy nie wskazał inaczej.

Zawartość zestawu

Korba
Wskaźnik
Torba ochronna

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V (SELV)
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	7.5 W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	10 VA
Prąd rozruchowy (Imax):	5.8 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	5° / 80°
Przyłącze zasilania / sterowania:	Kabel z wtyczką przyłączeniową 1 m, 2x 0.75 mm², FRNC (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm², FRNC (bezhalogenowy)
Connection plug:	Zasilanie / sterowanie: wtyczka 3-stykowa Styk pomocniczy: wtyczka 6-stykowa
Długość kabla wyzwalacza termicznego:	1 m
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Moment obrotowy - funkcja bezpieczeństwa:	20 Nm
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	z ogranicznikiem
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	<60 s / 90°
Czas ruchu – funkcja bezpieczeństwa:	20 s @ -10...55°C, <60 s @ -30...-10°C
Poziom mocy akustycznej – silnik:	50 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa:	64 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Temperatura zadziałania bezpiecznika termicznego:	Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny)
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54 Stopień ochrony IP we wszystkich pozycjach montażu
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.AA.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia - praca normalna:	-30...55°C [-22...131°F]
Temperatura otoczenia - funkcja bezpieczeństwa:	Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F]
Temperatura przechowywania:	-40...55°C [-40...131°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	3.1 kg
