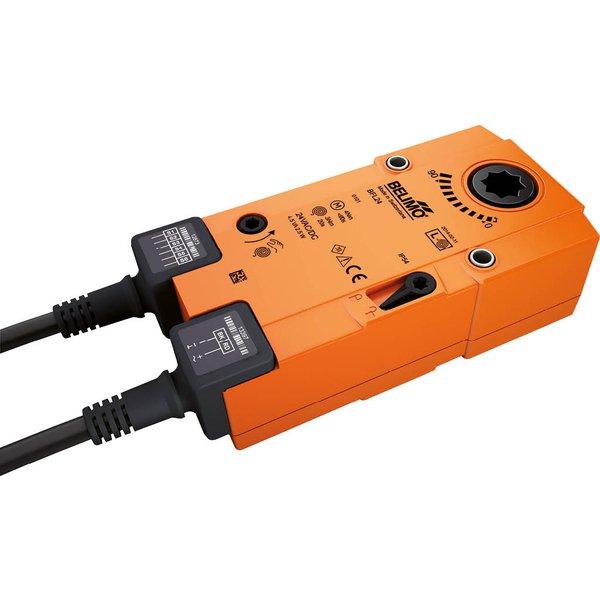

BFL24-ST

Kod produktu: BFL24-ST
Zakres roboczy : AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca : 2.5 W
Pobór mocy w stanie spoczynku : 0.7 W

Cechy:

  • Silownik ze sprezyna powrotna 90°
  • 4 Nm/3 Nm, < 60 s/20 s (silnik/sprezyna)
  • 24 V AC/DC, Zamknij/Otwórz, kabel 1 m, z wtyczka
  • Zlacze ksztaltowe 12x12 mm, os wydrazona przechodzaca
  • Styk pomocniczy 2 x SPDT (5° / 80°)
  • Reczne obracanie z zatrzymaniem pozycji
  • IP 54 we wszystkich pozycjach montazu, kierunek obrotu wybierany podczas montazu: lewo / prawo
  • Z korba, wskaznikiem polozenia, torba, wkladka profilowana 12/10 mm
Dane elektryczne
Częstotliwość napięcia znamionowego : 50/60 Hz
Zakres roboczy : AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca : 2.5 W
Pobór mocy w stanie spoczynku : 0.7 W
Moc znamionowa : 4 VA
Uwaga dotycząca mocy znamionowej : Imax 8.3 A @ 5 ms
Styk pomocniczy : 2x SPDT
Obciążalność styku pomocniczego : 1 mA...3 A (0.5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego : 5° / 80°
Przyłącze zasilania / sterowania : Kabel z wtyczką przyłączeniową 1 m, 2x
0.75 mm² (bezhalogenowy)
Przyłącze styku pomocniczego : Kabel z wtyczką przyłączeniową 1 m, 6x
0.75 mm² (bezhalogenowy)
Connection plug : Zasilanie / sterowanie: wtyczka 3-stykowa,
pasująca do przyrządów sygnalizujących z
zasilaczem (patrz „Akcesoria”)
Styk pomocniczy: wtyczka 6-stykowa, pasująca
do przyrządów sygnalizujących z zasilaczem
(patrz „Akcesoria”)
Napięcie znamionowe : AC/DC 24 V
Dane funkcjonalne
Moment obrotowy - funkcja bezpieczeństwa : 3 Nm
Kierunek ruchu - silnik : możliwość wybierania poprzez montaż L/P
Ręczne przestawianie : z ogranicznikiem
Kąt obrotu : Maks. 95°
Czas ruchu - silnik : <60 s / 90°
Czas ruchu – funkcja bezpieczeństwa : 20 s @ -10...55°C / <60 s @ -30...-10°C
Poziom mocy akustycznej – silnik : 43 dB(A)
Poziom mocy akustycznej, funkcja : 62 dB(A)
bezpieczeństwa
Mechanical interface : Połączenie kształtowe 12x12 mm, oś
wydrążona przechodząca
Wskaźnik położenia : Mechaniczny ze wskazówką
Trwałość : Min. 60'000 pozycji bezpiecznych
Moment obrotowy - silnik : 4 Nm
Dane dotyczące bezpieczeństwa
Kategoria ochronna styku pomocniczego IEC/ : II, Wzmocniona izolacja EN
Kategoria ochronna obudowy IEC/EN : IP54
Stopień ochrony IP we wszystkich pozycjach
montażu
Stopień ochrony, wskazówka : Stopień ochrony IP we wszystkich położeniach montażowych
Kompatybilność elektromagnetyczna : Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń : Oznakowanie CE zgodnie z 2014/35/UE
niskonapięciowych
Certyfikat IEC/EN : IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Zasada działania : Type 1.AA.B Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Techniczna karta katalogowa : BFL24-ST
Stopień zanieczyszczenia : 3
Temperatura otoczenia - praca normalna : -30...55°C [-22...131°F]
Temperatura otoczenia - funkcja : Pozycja bezpieczna będzie utrzymywana przy
bezpieczeństwa : temperaturach nieprzekraczających 75°C
Temperatura przechowywania : -40...80°C [-40...176°F]
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Kategoria dokumentu : bezobsługowy
Rodzaj czynności : Type 1.AA.B
Odporność na impulsy napięciowe - zasilanie / 0.8 kV
sterowanie
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/ II, Wzmocniona izolacja
EN
Masa
Masa : 1.1 kg

Akcesoria mechaniczne
Akcesoria elektryczne
