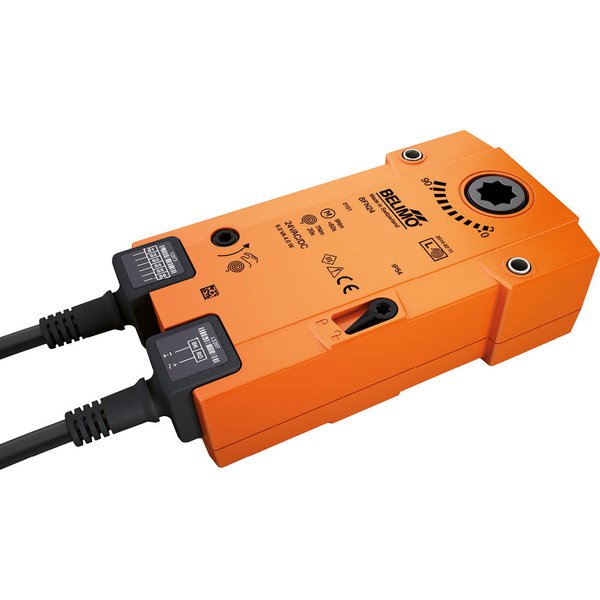

BFN24/500

Kod produktu: BFN24/500

Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca :	4W
Pobór mocy w stanie spoczynku :	1.4 W

Dane elektryczne
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca :	4W
Pobór mocy w stanie spoczynku :	1.4 W
Moc znamionowa :	6 VA
Uwaga dotycząca mocy znamionowej :	Imax 8.3 A @ 5 ms
Styk pomocniczy :	2 x SPDT
Obciążalność styku pomocniczego :	1 mA...3 A (0,5 A indukcyjne), DC 5 V...AC 250 V (II, wzmocniona izolacja)
Punkty przełączania styku pomocniczego :	5° / 80°
Przyłącze zasilania / sterowania :	Kabel 5 m, 2 x 0.75 mm² (bezhalogenowy)
Przyłącze styku pomocniczego :	Kabel 5 m, 6 x 0.75 mm² (bezhalogenowy)
Napięcie znamionowe :	AC/DC 24 V
Dane funkcjonalne
Moment obrotowy - funkcja bezpieczeństwa :	7 Nm
Kierunek ruchu - silnik :	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie :	z ogranicznikiem
Kąt obrotu :	Maks. 95°
Czas ruchu - silnik :	<60 s / 90°
Czas ruchu – funkcja bezpieczeństwa :	20 s @ -10...55°C / <60 s @ -30...-10°C
Poziom mocy akustycznej – silnik :	55 dB(A)
Poziom mocy akustycznej, funkcja :	67 dB(A) bezpieczeństwa
Mechanical interface :	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia :	Mechaniczny, ze wskaźnikiem
Trwałość :	Min. 60'000 pozycji bezpiecznych
Moment obrotowy - silnik :	9 Nm
Dane dotyczące bezpieczeństwa
Kategoria ochronna styku pomocniczego IEC/ :	II, Wzmocniona izolacja EN
Kategoria ochronna obudowy IEC/EN :	IP54 Stopień ochrony IP we wszystkich położeniach montażowych
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń :	Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Stopień zanieczyszczenia :	3
Rodzaj czynności :	Type 1.AA.B Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
