P-22RTM-1900D-1
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe, Z interfejsem komunikacyjnym |

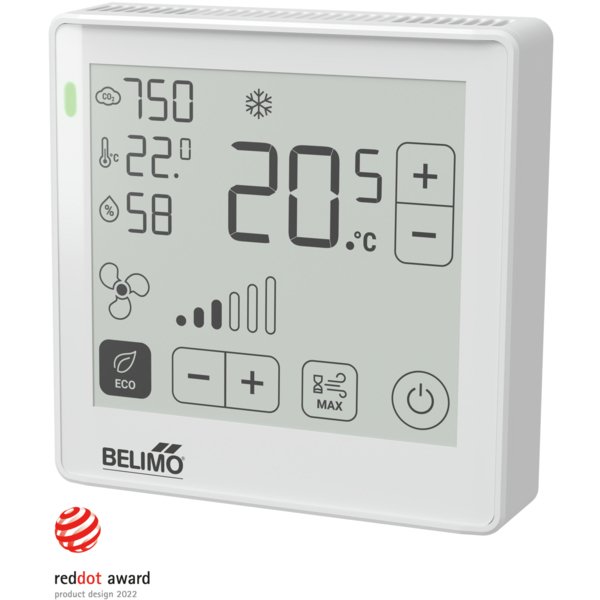

Nowoczesny zadajnik do kompleksowego zarządzania klimatem w pomieszczeniu
Prezentowany zadajnik pomieszczeniowy to zaawansowane urządzenie zaprojektowane do precyzyjnego pomiaru kluczowych parametrów powietrza: temperatury, wilgotności względnej oraz stężenia dwutlenku węgla (CO₂). Umożliwia on efektywną regulację systemów ogrzewania i wentylacji, zapewniając optymalny komfort i jakość powietrza wewnątrz budynków.
Centralnym elementem urządzenia jest innowacyjny, dotykowy wyświetlacz ePaper. Charakteryzuje się on wyjątkowo wysokim kontrastem, co gwarantuje doskonałą czytelność w każdych warunkach oświetleniowych, oraz intuicyjnym interfejsem użytkownika. Wygląd wyświetlacza można elastycznie dostosować do specyficznych potrzeb aplikacji.
Dzięki wbudowanej komunikacji przez magistralę MP-Bus oraz zintegrowanym wyjściom analogowym, zadajnik można bezproblemowo połączyć z istniejącymi systemami automatyki, w tym z regulatorami innych producentów. Konfiguracja i uruchomienie są niezwykle proste dzięki dedykowanej aplikacji Belimo Assistant 2, dostępnej na urządzenia mobilne.
Kluczowe cechy produktu
- Zaawansowany pomiar CO₂: Zastosowanie dwukanałowej technologii NDIR (niedyspersyjnej absorpcji podczerwieni) minimalizuje dryft czujnika i kompensuje efekty starzenia się podzespołów. Zapewnia to długotrwałą stabilność i dokładność pomiarów bez konieczności regularnej kalibracji świeżym powietrzem.
- Precyzyjny pomiar temperatury: Urządzenie posiada wbudowaną kompensację ciepła wydzielanego przez własne układy elektroniczne, co gwarantuje odczyt rzeczywistej temperatury otoczenia z najwyższą dokładnością.
- Czytelny wyświetlacz ePaper: Niepodświetlany ekran z panelem dotykowym prezentuje wszystkie kluczowe dane, takie jak stężenie CO₂, temperatura, wilgotność, prędkość wentylatora oraz aktywne tryby pracy (np. Eco, chłodzenie, ogrzewanie). W wybranych modelach dioda LED pełni funkcję sygnalizacji świetlnej dla poziomu CO₂.
- Elastyczna integracja: Komunikacja przez MP-Bus oraz konfigurowalne wyjścia analogowe (0...10 V, 2...10 V, 0...5 V) pozwalają na łatwe podłączenie do różnorodnych systemów sterowania.
- Nowoczesna konfiguracja przez NFC: Parametryzacja urządzenia jest możliwa bezprzewodowo za pomocą smartfona z aplikacją Belimo Assistant 2, co znacznie upraszcza proces instalacji i serwisu.
Intuicyjna obsługa i użytkowanie
Obsługa zadajnika odbywa się za pomocą dedykowanych pól dotykowych bezpośrednio na wyświetlaczu ePaper. Użytkownik ma możliwość łatwej i szybkiej zmiany najważniejszych ustawień, w tym:
- Regulacji zadanej temperatury w pomieszczeniu.
- Ustawienia jednego z sześciu poziomów prędkości wentylatora.
- Aktywacji trybu pracy Eco w celu oszczędzania energii.
Wyświetlacz informuje również o statusie całej instalacji HVAC oraz ewentualnych ostrzeżeniach lub błędach, zapewniając pełną kontrolę nad systemem.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy AC: | 1 VA |
| Pobór mocy DC: | 0.5 W |
| Połączenie elektryczne: | Zacisk sprężynowy 0.25...1.5 mm² |
| Uwaga dotycząca połączenia elektrycznego: | 23-15 AWG, tylko żyły miedziane Rodzaj kabla (USA i Kanada): klasa CL2 lub wyższa |
| Wejście kablowe: | Strona tylna Strona górna Strona dolna |
| Komunikacja po szynie danych | |
| Communication: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Czynnik: | Powietrze |
| Wyjście napięciowe: | 2 x 0...5 V, 0...10 V, 2...10 V (Typ P-22RT-1900D-1) 3 x 0...5 V, 0...10 V, 2...10 V (Typ P-22RTH-1900D-1, P-22RTM-1900D-1) |
| Uwaga dotycząca wyjścia czujnika aktywnego: | Wyjście 0...5 V, 0...10 V (ustawienie fabryczne), 2...10 V wybierane za pomocą NFC min. rezystancja 5 kΩ |
| Wskaźnik: | Wyświetlacz dotykowy ePaper i dioda LED, 69x62 mm Dioda LED jest wykorzystywana do CO₂ TLF (funkcja sygnalizacji świetlnej). Kontrolki/wskaźniki LED można konfigurować i wyłączać przy użyciu aplikacji Belimo Assistant 2. (Typ (P-)22RTM-..). |
| Dane pomiarowe | |
| Wartości pomiarowe: | CO₂, Wilgotność, Punkt rosy, Temperatura |
| Specyfikacja czujnika CO₂ | |
| Technologia elementu pomiarowego: | Niedyspersyjna absorpcja podczerwieni (NDIR), dwukanałowy |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...2000 ppm |
| Dokładność: | ±(50 ppm + 2% wartości mierzonej) |
| Stabilność długoterminowa: | ±20 ppm p.a. |
| Specyfikacja aktywnego czujnika temperatury | |
| Zakres pomiarowy: | 0...50°C [32...122°F] (ustawienie fabryczne) |
| Dokładność pomiaru temperatury: | ±0.3°C @ 25°C [±0.5°F @ 77°F] |
| Stabilność długoterminowa: | ±0.03°C p.a. @ 25°C [±0.05°F p.a. @ 77°F] |
| Specyfikacja czujnika wilgotności | |
| Zakres pomiarowy: | Ustawienie fabryczne: 0...100% wilgotności wzgl. |
| Zakres pomiarowy punktu rosy: | Ustawienie fabryczne: -50...50°C [-60...120°F] |
| Dokładność: | ± 2% w zakresie 0...90% wilg. wzgl. przy temp. 25°C |
| Stabilność długoterminowa: | ±0.25% RH p.a. @ 25°C @ 50% RH |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP30 |
| Deklaracja zgodności UE: | Oznakowanie CE |
| Norma jakości: | ISO 9001 |
| UL Approval: | cULus wg UL60730-1, CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie: | 0.5 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...70°C [-40...160°F] |
| Materiały | |
| Obudowa: | Poliwęglan, biały, RAL 9003 UL94V-0 |
| Wymiary | |
| Masa: | 0.11 kg |
