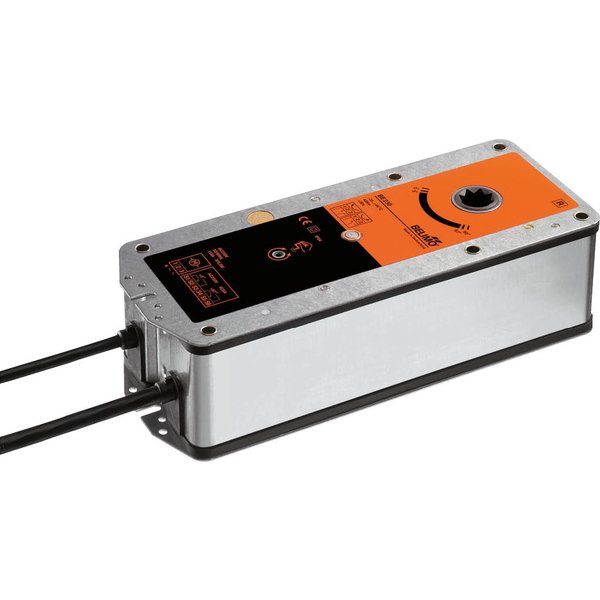

BE230-12

Siłownik do klap wentylacji pożarowej, 40 Nm, AC 230 V, Zamknij/Otwórz, 60 s, 2x SPDT, Połączenie kształtowe 12x12 mm, IP54, Kabel

Producent: Belimo

Kod produktu: BE230-12

Moment obrotowy:	40 Nm
Napięcie AC/DC:	230 V
Rodzaj sterowania:	Zamknij/Otwórz

Siłownik BE230-12 do klap wentylacji pożarowej

Siłownik obrotowy przeznaczony do sterowania klapami w systemach wentylacji pożarowej. Urządzenie jest zasilane napięciem znamionowym AC 230 V i sterowane w trybie Zamknij/Otwórz. Zapewnia niezawodną pracę, generując moment obrotowy silnika na poziomie 40 Nm.

Najważniejsze cechy i funkcje:

Tryb pracy: Siłownik wykorzystuje proste, 2-żyłowe sterowanie typu Zamknij/Otwórz. Dzięki wbudowanemu zabezpieczeniu przed przeciążeniem, nie wymaga odłączania zasilania po osiągnięciu pozycji krańcowej.
Sygnalizacja położenia: Urządzenie jest wyposażone w dwa zintegrowane mikroprzełączniki do sygnalizowania położeń krańcowych. Dodatkowo, aktualne położenie klapy jest widoczne na mechanicznym wskaźniku.
Obsługa ręczna: W zestawie znajduje się korba, która umożliwia ręczne przestawienie siłownika w razie potrzeby.
Montaż: Siłownik posiada połączenie kształtowe na oś wydrążoną o wymiarach 12x12 mm, co ułatwia instalację.
Czas ruchu: Pełen obrót o 90° zajmuje mniej niż 60 sekund.
Wysoka trwałość: Gwarantowana żywotność to minimum 10 000 cykli roboczych.

Bezpieczeństwo i zgodność z normami

Konstrukcja siłownika jest zgodna z rygorystycznymi normami europejskimi dla systemów kontroli rozprzestrzeniania dymu i ciepła, w tym EN 12101-8, EN 1366-10 oraz EN 13501-4. Urządzenie posiada stopień ochrony obudowy IP54 oraz II klasę ochronności (wzmocniona izolacja).

Elementy zawarte w zestawie:

Korba do ręcznej obsługi
Wskaźnik położenia
Torba ochronna

Informacje ogólne
Moment obrotowy - silnik:	40 Nm
Napięcie znamionowe:	AC 230 V
Sterowanie:	Zamknij/Otwórz
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Dane elektryczne
Napięcie znamionowe:	AC 230 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 198...264 V
Progi przełączania min. napięcie załączania:	AC 198 V
Progi przełączania maks. napięcie wyłączania:	AC 100 V
Pobór mocy - praca:	8W
Pobór mocy w stanie spoczynku:	0.5 W
Moc znamionowa:	15 VA
Prąd rozruchowy (Imax):	7.9 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	3° / 87°
Tolerancja:	±2°
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm², FRNC (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy)
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Moment hamujący dynamiczny:	40 Nm
Moment hamujący statyczny (przy braku zasilania):	50 Nm
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	z korbą
Kąt obrotu:	Maks. 100°
Uwaga dotycząca kąta obrotu:	Z uwzględnieniem mechanicznego docisku 5° na każdym końcu
Czas ruchu - silnik:	<60 s / 90°
Poziom mocy akustycznej – silnik:	62 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 10'000 cykli
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	4 kV
Odporność na impulsy napięciowe - styk pomocniczy:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	2.6 kg
