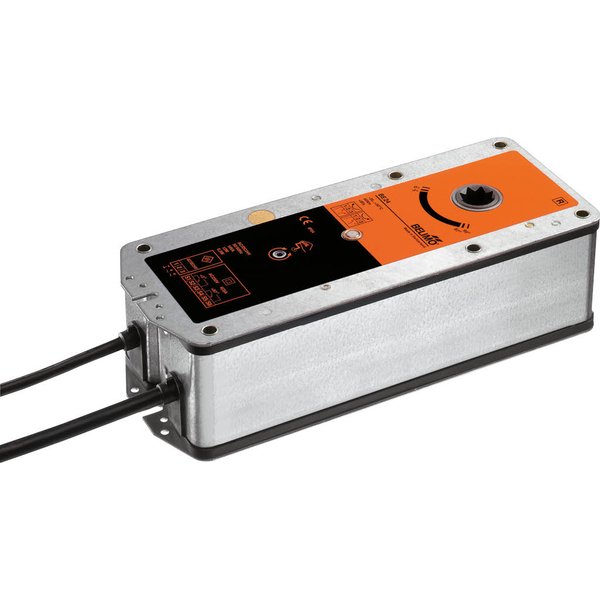

BE24-12

Siłownik do klap wentylacji pożarowej, 40 Nm, AC/DC 24 V, Zamknij/Otwórz, 60 s, 2x SPDT, Połączenie kształtowe 12x12 mm, IP54, Kabel

Producent: Belimo

Kod produktu: BE24-12

Moment obrotowy:	40 Nm
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Zamknij/Otwórz

Siłownik do klap w systemach wentylacji pożarowej

Model BE24-12 to siłownik przeznaczony do montażu na klapach oddymiających i przeciwpożarowych, zapewniający obrót o kąt 90°. Urządzenie charakteryzuje się momentem obrotowym silnika wynoszącym 40 Nm i jest zasilane napięciem znamionowym 24 V AC/DC. Sterowanie odbywa się w trybie Zamknij/Otwórz. Mechaniczne przyłącze do osi klapy realizowane jest za pomocą gniazda o przekroju kwadratowym 12x12 mm.

Cechy produktu

Tryb pracy: Siłownik obsługuje sterowanie 2-przewodowe (Zamknij/Otwórz). Posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych – automatycznie zatrzymuje się po osiągnięciu zderzaka.
Obsługa ręczna: W razie potrzeby możliwe jest ręczne ustawienie pozycji klapy za pomocą dołączonej do zestawu korby.
Sygnalizacja położenia: Produkt wyposażono w dwa zintegrowane styki pomocnicze (mikroprzełączniki), które sygnalizują krańcowe pozycje klapy. Dodatkowo, aktualne położenie jest widoczne na mechanicznym wskaźniku.

Zgodność z normami

Konstrukcja siłownika jest zgodna z wymaganiami europejskich norm dotyczących systemów kontroli rozprzestrzeniania dymu i ciepła:

EN 12101-8
EN 1366-10
EN 13501-4

Kluczowe informacje montażowe

Montaż i adaptacja siłownika na klapie wentylacji pożarowej przeprowadzane są przez producenta klapy. Urządzenie wymaga zasilania poprzez transformator bezpieczeństwa. Istnieje możliwość równoległego łączenia kilku siłowników, przy uwzględnieniu całkowitego poboru mocy.

Zawartość zestawu

Korba do ręcznego przestawiania
Wskaźnik położenia
Torba ochronna

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Progi przełączania min. napięcie załączania:	AC 19.2 V / DC 21.6 V
Progi przełączania maks. napięcie wyłączania:	AC 6.5 V / DC 6.5 V
Pobór mocy - praca:	12 W
Pobór mocy w stanie spoczynku:	0.5 W
Moc znamionowa:	18 VA
Prąd rozruchowy (Imax):	8.2 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	3° / 87°
Tolerancja:	±2°
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm², FRNC (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy)
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Moment hamujący dynamiczny:	40 Nm
Moment hamujący statyczny (przy braku zasilania):	50 Nm
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	z korbą
Kąt obrotu:	Maks. 100°
Uwaga dotycząca kąta obrotu:	Z uwzględnieniem mechanicznego docisku 5° na każdym końcu
Czas ruchu - silnik:	<60 s / 90°
Poziom mocy akustycznej – silnik:	62 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 10'000 cykli
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Odporność na impulsy napięciowe - styk pomocniczy:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	2.6 kg
