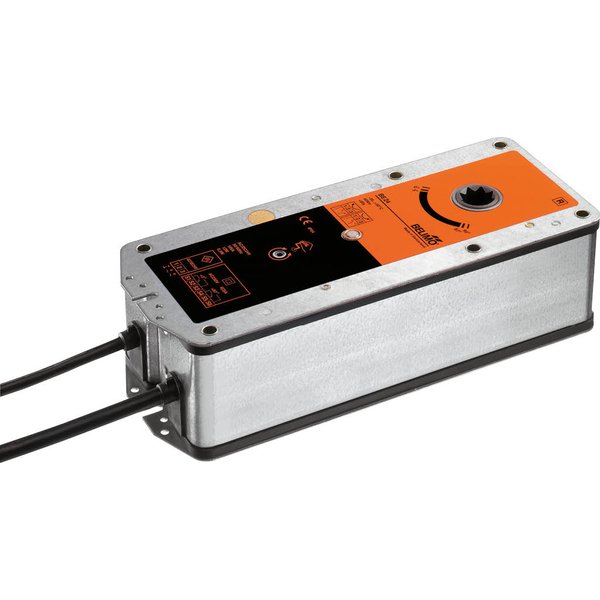

BE24-12-ST
| Moment obrotowy: | 40 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |
Siłownik do klap wentylacji pożarowej
Siłownik przeznaczony do sterowania klapami w systemach wentylacji pożarowej, pracujący w zakresie 90°. Model ten został wyposażony w praktyczne wtyczki połączeniowe, które znacząco upraszczają jego integrację z systemami sterowania oraz monitoringu.
Kluczowe parametry produktu:
- Moment obrotowy silnika: 40 Nm
- Napięcie zasilania: AC/DC 24 V
- Typ sterowania: Zamknij/Otwórz
- Montaż: Połączenie kształtowe 12x12 mm na osi wydrążonej
Cechy i funkcje produktu
Tryb pracy
Sterowanie siłownikiem w trybie Zamknij/Otwórz jest realizowane przy użyciu zewnętrznego przyrządu sygnalizującego z zasilaczem, takiego jak BKNE230-24.
Szybkie i łatwe połączenia
Dzięki zastosowaniu fabrycznych wtyczek połączeniowych, siłownik można w łatwy sposób podłączyć do dedykowanego przyrządu sygnalizującego z zasilaczem, a także zintegrować z nadrzędnym systemem monitorowania i sterowania SBSE-Control.
Sygnalizacja położenia
Urządzenie jest wyposażone w dwa zintegrowane mikroprzełączniki, które służą do precyzyjnej sygnalizacji położeń krańcowych klapy. Dodatkowo, aktualne położenie skrzydła przepustnicy jest widoczne na mechanicznym wskaźniku.
Przestawianie ręczne
W razie potrzeby siłownik można przestawić ręcznie. Służy do tego korba, która znajduje się w zestawie z urządzeniem.
Zgodność z normami
Konstrukcja siłownika spełnia wymagania zawarte w następujących Normach Europejskich:
- EN 12101-8: Systemy kontroli rozprzestrzeniania dymu i ciepła – Część 8: Klapy odcinające w systemach wentylacji pożarowej.
- EN 1366-10: Badania odporności ogniowej instalacji użytkowych – Część 10: Klapy odcinające stosowane w systemach kontroli rozprzestrzeniania dymu.
- EN 13501-4: Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków – Część 4: Klasyfikacja na podstawie wyników badań odporności ogniowej elementów systemów kontroli rozprzestrzeniania dymu.
Zawartość zestawu
- Korba do obsługi ręcznej
- Wskaźnik położenia
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Progi przełączania min. napięcie załączania: | AC 19.2 V / DC 21.6 V |
| Progi przełączania maks. napięcie wyłączania: | AC 6.5 V / DC 6.5 V |
| Pobór mocy - praca: | 12 W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 18 VA |
| Prąd rozruchowy (Imax): | 8.2 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 3° / 87° |
| Tolerancja: | ±2° |
| Przyłącze zasilania / sterowania: | Kabel z wtyczką przyłączeniową 1 m, 3x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Connection plug: | Zasilanie: wtyczka 3-stykowa, pasująca do BKNE230-24 Styk pomocniczy: wtyczka 6-stykowa, pasująca do BKNE230-24 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 40 Nm |
| Moment hamujący dynamiczny: | 40 Nm |
| Moment hamujący statyczny (przy braku zasilania): | 50 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z korbą |
| Kąt obrotu: | Maks. 100° |
| Uwaga dotycząca kąta obrotu: | Z uwzględnieniem mechanicznego docisku 5° na każdym końcu |
| Czas ruchu - silnik: | <60 s / 90° |
| Poziom mocy akustycznej – silnik: | 62 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 10'000 cykli |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 2.5 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.6 kg |
