BE24-ST

Siłownik do klap wentylacji pożarowej, 40 Nm, AC/DC 24 V, Zamknij/Otwórz, 60 s, 2x SPDT, Połączenie kształtowe 14x14 mm, IP54, Kabel z wtyczką przyłączeniową

Producent: Belimo

Kod produktu: BE24-ST

Moment obrotowy:	40 Nm
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Zamknij/Otwórz

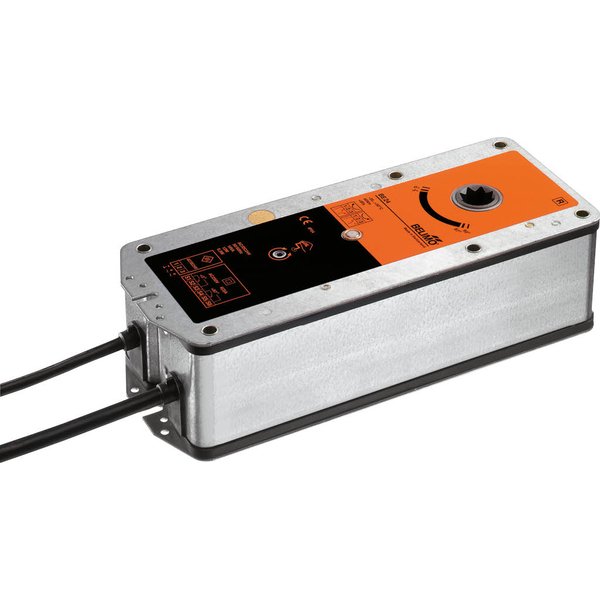

Siłownik do klap wentylacji pożarowej BE24-ST

Siłownik BE24-ST to specjalistyczne urządzenie przeznaczone do sterowania klapami w systemach wentylacji pożarowej, operujące w zakresie kąta obrotu do 90°. Został zaprojektowany z myślą o prostej integracji z systemami sterowania i monitorowania dzięki zastosowaniu fabrycznych wtyczek połączeniowych. Urządzenie jest sterowane sygnałem Zamknij/Otwórz i zasilane bezpiecznym napięciem AC/DC 24 V.

Kluczowe cechy produktu

Wysoki moment obrotowy: Silnik generuje moment obrotowy o wartości 40 Nm, co gwarantuje niezawodne i skuteczne działanie klapy.
Sygnalizacja położenia: Siłownik jest wyposażony w dwa zintegrowane mikroprzełączniki, które precyzyjnie sygnalizują krańcowe pozycje klapy (3° i 87°). Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na wizualną kontrolę aktualnego położenia.
Możliwość ręcznego sterowania: W sytuacjach awaryjnych lub serwisowych możliwe jest ręczne przestawienie mechanizmu za pomocą dołączonej do zestawu korby.
Elastyczny montaż: Połączenie kształtowe 14x14 mm z osią wydrążoną przechodzącą umożliwia montaż siłownika po lewej lub prawej stronie, co pozwala na łatwe dostosowanie kierunku ruchu.
Wysoka klasa ochrony: Obudowa urządzenia zapewnia stopień ochrony IP54, chroniąc wewnętrzne komponenty przed pyłem i wodą.
Gotowe połączenia: Zastosowanie wtyczek przyłączeniowych dla zasilania i styków pomocniczych znacząco upraszcza i przyspiesza proces instalacji elektrycznej.

Zgodność z normami

Konstrukcja siłownika spełnia rygorystyczne wymagania europejskich norm dotyczących systemów kontroli rozprzestrzeniania dymu i ciepła, w tym:

EN 12101-8
EN 1366-10
EN 13501-4

Zawartość zestawu

Korba do ręcznego przestawiania
Wskaźnik położenia
Torba ochronna

Ważne informacje

Dostosowanie oraz montaż siłownika na klapie wentylacji pożarowej muszą być wykonane przez producenta klapy. Z tego względu produkt ten jest dostarczany wyłącznie bezpośrednio do producentów klap przeciwpożarowych i oddymiających, którzy ponoszą odpowiedzialność za prawidłowe działanie finalnego zestawu.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Progi przełączania min. napięcie załączania:	AC 19.2 V / DC 21.6 V
Progi przełączania maks. napięcie wyłączania:	AC 6.5 V / DC 6.5 V
Pobór mocy - praca:	12 W
Pobór mocy w stanie spoczynku:	0.5 W
Moc znamionowa:	18 VA
Prąd rozruchowy (Imax):	8.2 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	3° / 87°
Tolerancja:	±2°
Przyłącze zasilania / sterowania:	Kabel z wtyczką przyłączeniową 1 m, 3x 0.75 mm², FRNC (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm², FRNC (bezhalogenowy)
Connection plug:	Zasilanie: wtyczka 3-stykowa, pasująca do BKNE230-24 Styk pomocniczy: wtyczka 6-stykowa, pasująca do BKNE230-24
Dane funkcjonalne
Moment obrotowy - silnik:	40 Nm
Moment hamujący dynamiczny:	40 Nm
Moment hamujący statyczny (przy braku zasilania):	50 Nm
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	z korbą
Kąt obrotu:	Maks. 100°
Uwaga dotycząca kąta obrotu:	Z uwzględnieniem mechanicznego docisku 5° na każdym końcu
Czas ruchu - silnik:	<60 s / 90°
Poziom mocy akustycznej – silnik:	62 dB(A)
Mechanical interface:	Połączenie kształtowe 14x14 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 10'000 cykli
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Odporność na impulsy napięciowe - styk pomocniczy:	2.5 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	2.6 kg
