BEE24-SR
Siłownik do klap wentylacji pożarowej, 25 Nm, AC/DC 24 V, 2...10 V, 60 s, 2 x SPDT, Połączenie kształtowe 12x12 mm, IP54, Kabel
Kod produktu: BEE24-SR
| Moment obrotowy: | 25 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |

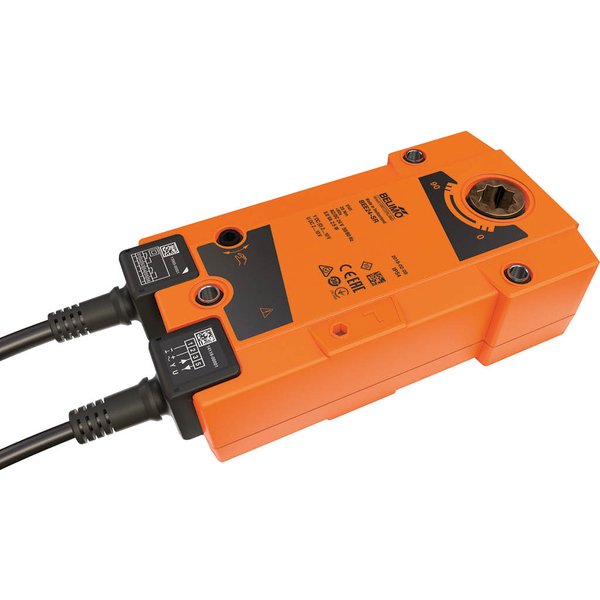

Siłownik BEE24-SR do Klap Wentylacji Pożarowej
Siłownik BEE24-SR został zaprojektowany do precyzyjnego sterowania klapami w systemach wentylacji pożarowej, obsługując kąt obrotu do 90°. Urządzenie charakteryzuje się momentem obrotowym silnika wynoszącym 25 Nm i jest zasilane napięciem znamionowym AC/DC 24 V. Sterowanie odbywa się w sposób analogowy. Montaż na klapie realizowany jest za pomocą połączenia kształtowego na oś wydrążoną o wymiarach 12x12 mm.
Kluczowe Cechy i Funkcje
- Safety Position Lock™: Opatentowany mechanizm, który w razie pożaru gwarantuje niezawodne utrzymanie klapy w zdefiniowanej pozycji bezpiecznej, co znacząco podnosi poziom bezpieczeństwa instalacji.
- Ręczne przestawianie: Siłownik można w każdej chwili obsłużyć ręcznie za pomocą dołączonej do zestawu korby, co ułatwia instalację i testowanie systemu.
- Sygnalizacja położenia: Urządzenie jest wyposażone w dwa zintegrowane mikroprzełączniki (styki pomocnicze), które służą do sygnalizacji krańcowych położeń klapy. Dodatkowo, aktualna pozycja jest wskazywana w sposób mechaniczny za pomocą czytelnej wskazówki.
- Wysoka trwałość: Konstrukcja siłownika zapewnia żywotność na poziomie co najmniej 10 000 cykli pracy.
- Szybkie działanie: Czas potrzebny na obrót o 90° wynosi mniej niż 60 sekund.
Zgodność z Normami
Konstrukcja siłownika jest zgodna z wymaganiami kluczowych Norm Europejskich dla systemów wentylacji pożarowej, w tym:
- EN 12101-8: Systemy kontroli rozprzestrzeniania dymu i ciepła.
- EN 1366-10: Badania odporności ogniowej instalacji użytkowych.
- EN 13501-4: Klasyfikacja ogniowa wyrobów budowlanych.
Ważne Informacje Dotyczące Bezpieczeństwa
- Montaż i adaptacja siłownika na klapie wentylacji pożarowej muszą być wykonane przez producenta klapy.
- Urządzenie należy zasilać wyłącznie poprzez transformator bezpieczeństwa.
- Możliwe jest równoległe podłączenie kilku siłowników, jednak należy przy tym zweryfikować całkowity pobór mocy.
- Wbudowane styki pomocnicze nie mogą być jednocześnie podłączane do napięcia sieciowego i bezpiecznego niskiego napięcia (SELV).
- Kable przyłączeniowe są integralną częścią urządzenia i nie wolno ich odłączać.
Zawartość Zestawu
- Korba do ręcznego przestawiania
- Wskaźnik położenia
- Torba ochronna
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe | AC/DC 24 V |
| Częstotliwość napięcia znamionowego | 50/60 Hz |
| Zakres roboczy | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Progi przełączania min. napięcie załączania | AC 19.2 V / DC 21.6 V |
| Progi przełączania maks. napięcie wyłączania | AC 5 V / DC 7 V |
| Pobór mocy - praca | 3W |
| Pobór mocy w stanie spoczynku | 0.3 W |
| Moc znamionowa | 5.5 VA |
| Prąd rozruchowy (Imax) | 8.2 A @ 5 ms |
| Styk pomocniczy | 2x SPDT |
| Obciążalność styku pomocniczego | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego | 5° / 80° |
| Tolerancja | ±3° |
| Przyłącze zasilania / sterowania | Kabel 1 m, 4x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego | Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik | 25 Nm |
| Zakres roboczy Y | 2...10 V |
| Impedancja wejściowa | 100 kΩ |
| Sygnał sprzężenia zwrotnego U | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U | Maks. 0,5 mA |
| Tolerancja pozycjonowania | ±5% |
| Kierunek ruchu - silnik | możliwość wyboru poprzez montaż |
| Ręczne przestawianie | z korbą |
| Kąt obrotu | Maks. 95° |
| Czas ruchu - silnik | <60 s / 90° |
| Poziom mocy akustycznej – silnik | 58 dB(A) |
| Mechanical interface | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia | Mechaniczny ze wskazówką |
| Trwałość | Min. 10 000 cykli @ 0…90° i min. 10 000 cykli @ 45…60° |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN | IP54 |
| Kompatybilność elektromagnetyczna | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności | Type 1.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie | 0.8 kV |
| Odporność na impulsy napięciowe - styk pomocniczy | 4 kV |
| Stopień zanieczyszczenia | 3 |
| Wilgotność otoczenia | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia | -30...55°C [-22...131°F] |
| Temperatura przechowywania | -40...80°C [-40...176°F] |
| Kategoria dokumentu | bezobsługowy |
| Masa | |
| Masa | 1.1 kg |
