BEN230

Siłownik do klap wentylacji pożarowej, 15 Nm, AC 230 V, Zamknij/Otwórz, 30 s, 2 x SPDT, Połączenie kształtowe 12x12 mm, IP54, Kabel

Kod produktu: BEN230

Moment obrotowy:	15 Nm
Napięcie AC/DC:	230 V
Rodzaj sterowania:	Zamknij/Otwórz

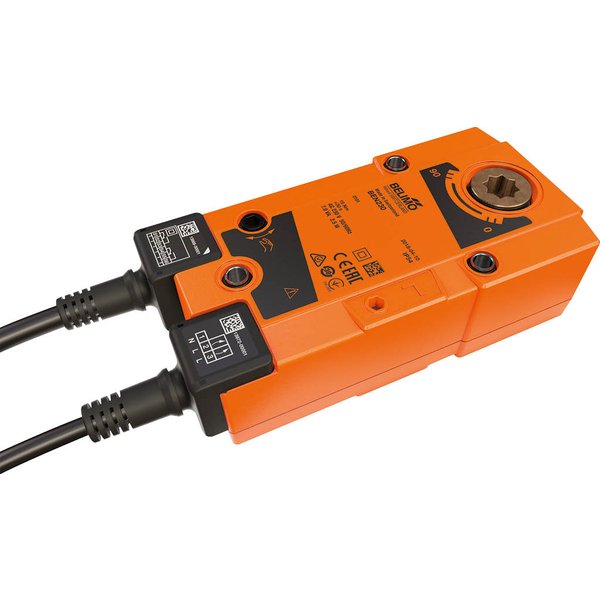

Siłownik do klap w wentylacji pożarowej BEN230

Siłownik BEN230 przeznaczony jest do sterowania klapami w systemach wentylacji pożarowej o kącie obrotu do 90°. Zapewnia moment obrotowy o wartości 15 Nm i jest zasilany napięciem znamionowym 230 V AC. Sterowanie odbywa się w prostym trybie Otwórz/Zamknij. Montaż na klapie realizowany jest za pomocą połączenia kształtowego na wałku 12x12 mm.

Główne Cechy i Funkcje

Prosty tryb pracy: Siłownik wykorzystuje dwużyłowe sterowanie typu Otwórz/Zamknij. Posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu automatycznie zatrzymuje się po osiągnięciu pozycji krańcowej bez potrzeby odcinania zasilania.
Technologia Safety Position Lock™: Unikalny mechanizm gwarantuje, że w sytuacji zagrożenia pożarowego klapa wentylacyjna zostanie zablokowana w bezpiecznej pozycji, co znacząco podnosi poziom ochrony.
Możliwość ręcznego sterowania: W zestawie znajduje się korba ręczna, która umożliwia manualne przestawienie siłownika w dowolnym momencie.
Sygnalizacja położenia: Urządzenie wyposażono w dwa zintegrowane styki pomocnicze, które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na szybką wizualną ocenę aktualnej pozycji.
Zgodność z normami: Konstrukcja siłownika jest zgodna z kluczowymi normami europejskimi dla systemów kontroli rozprzestrzeniania dymu, w tym EN 12101-8, EN 1366-10 oraz EN 13501-4.

Zawartość Zestawu

Korba ręczna
Wskaźnik położenia
Torba ochronna

Dane elektryczne
Napięcie znamionowe:	AC 230 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 198...264 V
Progi przełączania min. napięcie załączania:	AC 198 V
Progi przełączania maks. napięcie wyłączania:	AC 50 V
Pobór mocy - praca:	4W
Pobór mocy w stanie spoczynku:	0.4 W
Moc znamionowa:	7 VA
Prąd rozruchowy (Imax):	4.0 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	5° / 80°
Tolerancja:	±3°
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm², FRNC (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy)
Dane funkcjonalne
Moment obrotowy - silnik:	15 Nm
Kierunek ruchu - silnik:	możliwość wyboru poprzez montaż
Ręczne przestawianie:	z korbą
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	<30 s / 90°
Poziom mocy akustycznej – silnik:	58 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 10'000 cykli
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	4 kV
Odporność na impulsy napięciowe - styk pomocniczy:	4 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...55°C [-22...131°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.88 kg
