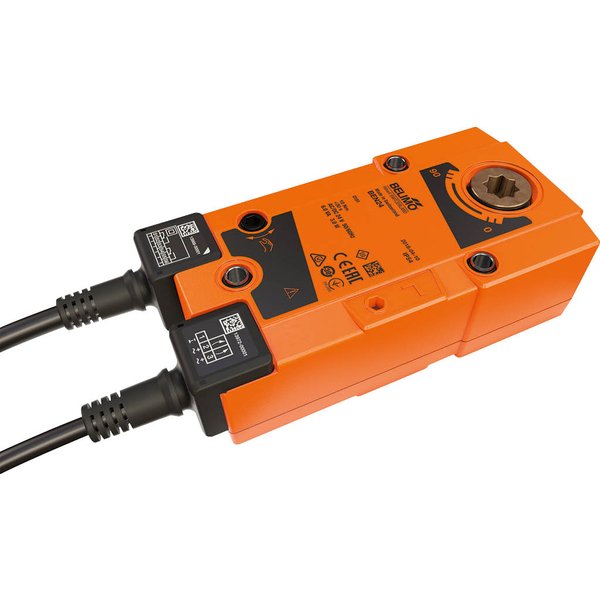

BEN24

Siłownik do klap wentylacji pożarowej, 15 Nm, AC/DC 24 V, Zamknij/Otwórz, 30 s, 2 x SPDT, Połączenie kształtowe 12x12 mm, IP54, Kabel

Kod produktu: BEN24

Moment obrotowy:	15 Nm
Napięcie zasilania:	24 V
Sterowanie:	Zamknij/Otwórz

Siłownik BEN24 do klap wentylacji pożarowej

Siłownik BEN24 został zaprojektowany do precyzyjnego sterowania klapami w systemach wentylacji pożarowej, oferując niezawodne działanie w trybie Otwórz/Zamknij. Urządzenie zasilane jest napięciem AC/DC 24 V i generuje moment obrotowy o wartości 15 Nm. Czas pełnego obrotu o 90° wynosi poniżej 30 sekund, co zapewnia szybką reakcję systemu. Montaż odbywa się za pomocą połączenia kształtowego na osi o wymiarach 12x12 mm.

Kluczowe cechy produktu

Tryb pracy Otwórz/Zamknij: Sterowanie odbywa się za pomocą prostego, 2-żyłowego podłączenia. Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga odłączania zasilania po osiągnięciu pozycji krańcowej.
Mechanizm Safety Position Lock™: W przypadku wystąpienia pożaru, ten zaawansowany mechanizm gwarantuje utrzymanie klapy w ustalonej pozycji bezpiecznej, co zapewnia najwyższy poziom bezpieczeństwa dla budynku i jego użytkowników.
Możliwość przestawiania ręcznego: Dołączona do zestawu korba umożliwia ręczne ustawienie położenia klapy, co jest szczególnie przydatne podczas instalacji i czynności serwisowych.
Sygnalizacja położenia: Urządzenie jest wyposażone w dwa zintegrowane mikroprzełączniki (styki pomocnicze), które służą do sygnalizacji położeń krańcowych. Dodatkowo, aktualne położenie klapy jest czytelnie wskazane na mechanicznym wskaźniku.

Zgodność z europejskimi normami

Konstrukcja siłownika jest zgodna z wymaganiami kluczowych norm europejskich dotyczących systemów kontroli rozprzestrzeniania dymu i ciepła, w tym:

EN 12101-8
EN 1366-10
EN 13501-4

Zawartość zestawu

Korba do obsługi ręcznej
Wskaźnik położenia
Torba ochronna

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Progi przełączania min. napięcie załączania:	AC 19.2 V / DC 21.6 V
Progi przełączania maks. napięcie wyłączania:	AC 5 V / DC 7 V
Pobór mocy - praca:	3W
Pobór mocy w stanie spoczynku:	0.1 W
Moc znamionowa:	6 VA
Prąd rozruchowy (Imax):	8.2 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	5° / 80°
Tolerancja:	±3°
Przyłącze zasilania / sterowania:	Kabel 1 m, 3x 0.75 mm², FRNC (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy)
Dane funkcjonalne
Moment obrotowy - silnik:	15 Nm
Kierunek ruchu - silnik:	możliwość wyboru poprzez montaż
Ręczne przestawianie:	z korbą
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	<30 s / 90°
Poziom mocy akustycznej – silnik:	58 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 10'000 cykli
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Odporność na impulsy napięciowe - styk pomocniczy:	4 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...55°C [-22...131°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.86 kg
