BEN24-SR

Siłownik do klap wentylacji pożarowej, 15 Nm, AC/DC 24 V, 2...10 V, 30 s, 2 x SPDT, Połączenie kształtowe 12x12 mm, IP54, Kabel

Kod produktu: BEN24-SR

Moment obrotowy:	15 Nm
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Analogowe

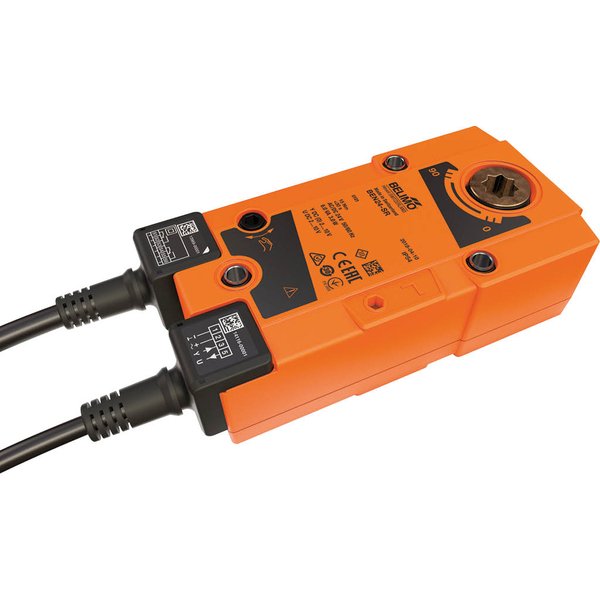

Siłownik BEN24-SR do Klap Wentylacji Pożarowej

Siłownik BEN24-SR został zaprojektowany do precyzyjnego sterowania klapami w systemach wentylacji pożarowej. Urządzenie operuje przy kącie obrotu do 90°, oferując moment obrotowy silnika na poziomie 15 Nm. Jest zasilane bezpiecznym napięciem AC/DC 24 V i sterowane za pomocą sygnału analogowego. Montaż na osi klapy odbywa się za pomocą połączenia kształtowego 12x12 mm.

Kluczowe cechy produktu

Safety Position Lock™: Innowacyjny mechanizm, który w przypadku pożaru niezawodnie blokuje i utrzymuje klapę w określonej pozycji bezpiecznej, co gwarantuje najwyższy poziom bezpieczeństwa.
Przestawianie ręczne: Siłownik można w każdej chwili obsłużyć manualnie przy użyciu dołączonej do zestawu korby. Jest to szczególnie przydatne podczas instalacji, konfiguracji oraz testów systemu.
Wbudowana sygnalizacja: Urządzenie jest wyposażone w dwa zintegrowane mikroprzełączniki do sygnalizowania osiągnięcia przez klapę położeń krańcowych (otwarcie/zamknięcie). Aktualne położenie jest także czytelnie pokazywane przez mechaniczny wskaźnik.

Zgodność z normami

Konstrukcja siłownika spełnia rygorystyczne wymagania europejskich norm dotyczących systemów kontroli rozprzestrzeniania dymu i ciepła:

EN 12101-8
EN 1366-10
EN 13501-4

Zawartość zestawu

Korba do obsługi ręcznej
Wskaźnik położenia
Torba ochronna

Wskazówki instalacyjne

Zasilanie siłownika musi być realizowane poprzez transformator bezpieczeństwa. Istnieje możliwość równoległego podłączenia kilku siłowników, jednak należy przy tym zweryfikować łączny pobór mocy. Wbudowane styki pomocnicze nie mogą być jednocześnie podłączone do napięcia sieciowego i bezpiecznego niskiego napięcia.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Progi przełączania min. napięcie załączania:	AC 19.2 V / DC 21.6 V
Progi przełączania maks. napięcie wyłączania:	AC 5 V / DC 7 V
Pobór mocy - praca:	3W
Pobór mocy w stanie spoczynku:	0.3 W
Moc znamionowa:	6.5 VA
Prąd rozruchowy (Imax):	8.2 A @ 5 ms
Styk pomocniczy:	2x SPDT
Obciążalność styku pomocniczego:	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego:	5° / 80°
Tolerancja:	±3°
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm², FRNC (bezhalogenowy)
Przyłącze styku pomocniczego:	Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy)
Dane funkcjonalne
Moment obrotowy - silnik:	15 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	możliwość wyboru poprzez montaż
Ręczne przestawianie:	z korbą
Kąt obrotu:	Maks. 95°
Czas ruchu - silnik:	<30 s / 90°
Poziom mocy akustycznej – silnik:	58 dB(A)
Mechanical interface:	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia:	Mechaniczny ze wskazówką
Trwałość:	Min. 10 000 cykli @ 0…90° i min. 10 000 cykli @ 45…60°
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP54
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Odporność na impulsy napięciowe - styk pomocniczy:	4 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...55°C [-22...131°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.87 kg
