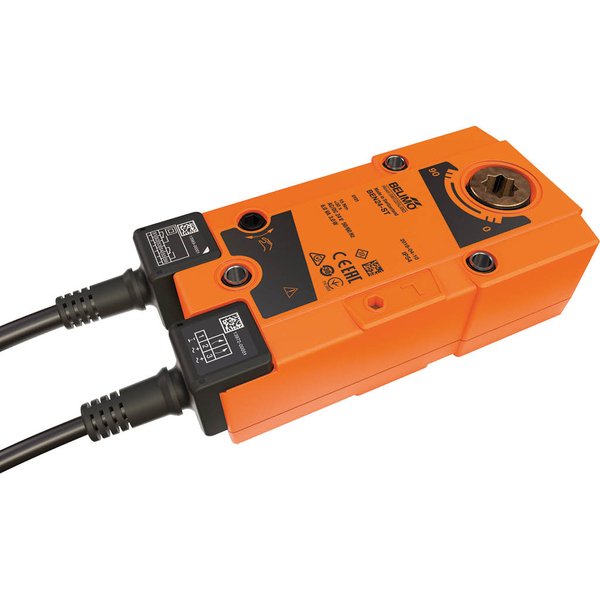

BEN24-ST

Siłownik do klap wentylacji pożarowej, 15 Nm, AC/DC 24 V, Zamknij/Otwórz, 30 s, 2 x SPDT, Połączenie kształtowe 12x12 mm, IP54, Kabel z wtyczką przyłączeniową

Kod produktu: BEN24-ST

Moment obrotowy:	15 Nm
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Zamknij/Otwórz

Siłownik BEN24-ST do klap wentylacji pożarowej

Model BEN24-ST to siłownik przeznaczony do montażu na klapach wentylacji pożarowej o kącie obrotu 90°. Został zaprojektowany z myślą o łatwej integracji z systemami sterowania i monitoringu, dzięki zastosowaniu fabrycznych wtyczek połączeniowych. Urządzenie pracuje w trybie Zamknij/Otwórz, zasilane jest napięciem znamionowym AC/DC 24 V i generuje moment obrotowy silnika na poziomie 15 Nm. Montaż odbywa się za pomocą połączenia kształtowego na osi wydrążonej o wymiarach 12x12 mm.

Najważniejsze cechy produktu

Mechanizm Safety Position Lock™: W przypadku wybuchu pożaru, opatentowany mechanizm Safety Position Lock™ zapewnia niezawodne utrzymanie klapy w jej bezpiecznym położeniu, co znacząco podnosi poziom ochrony.
Sygnalizacja położenia: Siłownik posiada dwa wbudowane mikroprzełączniki, które służą do sygnalizacji osiągnięcia położeń krańcowych. Aktualne położenie klapy jest również wskazywane przez czytelny wskaźnik mechaniczny.
Możliwość ręcznego przestawiania: Dołączona do zestawu korba umożliwia ręczne sterowanie siłownikiem, na przykład podczas instalacji lub konserwacji.
Sterowanie Zamknij/Otwórz: Funkcja sterowania jest realizowana poprzez zewnętrzny przyrząd sygnalizacyjny z odpowiednim zasilaczem (np. BKNE230-24).
Zgodność z normami europejskimi: Konstrukcja siłownika spełnia rygorystyczne wymagania norm dotyczących systemów kontroli rozprzestrzeniania dymu i ciepła, w tym:
- EN 12101-8
- EN 1366-10
- EN 13501-4

Zawartość zestawu

Korba
Wskaźnik
Torba ochronna

Uwagi dotyczące bezpieczeństwa

Siłownik jest przeznaczony do montażu wyłącznie przez producentów klap przeciwpożarowych i oddymiających. Wbudowane styki pomocnicze mogą być podłączone do napięcia sieciowego lub bezpiecznego niskiego napięcia, jednak nie wolno podłączać ich do obu typów napięć jednocześnie.

Dane elektryczne
Napięcie znamionowe	AC/DC 24 V
Częstotliwość napięcia znamionowego	50/60 Hz
Zakres roboczy	AC 19.2...28.8 V / DC 21.6...28.8 V
Progi przełączania min. napięcie załączania	AC 19.2 V / DC 21.6 V
Progi przełączania maks. napięcie wyłączania	AC 5 V / DC 7 V
Pobór mocy - praca	3W
Pobór mocy w stanie spoczynku	0.1 W
Moc znamionowa	6 VA
Prąd rozruchowy (Imax)	8.2 A @ 5 ms
Styk pomocniczy	2x SPDT
Obciążalność styku pomocniczego	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego	5° / 80°
Tolerancja	±3°
Przyłącze zasilania / sterowania	Kabel z wtyczką przyłączeniową 1 m, 3x 0.75 mm², FRNC (bezhalogenowy)
Przyłącze styku pomocniczego	Kabel z wtyczką przyłączeniową 1 m, 6x 0.75 mm², FRNC (bezhalogenowy)
Connection plug	Zasilanie: wtyczka 3-stykowa, pasująca do BKNE230-24 Styk pomocniczy: wtyczka 6-stykowa, pasująca do BKNE230-24
Dane funkcjonalne
Moment obrotowy - silnik	15 Nm
Kierunek ruchu - silnik	możliwość wyboru poprzez montaż
Ręczne przestawianie	z korbą
Kąt obrotu	Maks. 95°
Czas ruchu - silnik	<30 s / 90°
Poziom mocy akustycznej – silnik	58 dB(A)
Mechanical interface	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia	Mechaniczny ze wskazówką
Trwałość	Min. 10'000 cykli
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN	III, Napięcie bezpieczne - niskie (SELV)
Kategoria ochronna styku pomocniczego IEC/EN	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN	IP54
Kompatybilność elektromagnetyczna	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności	Type 1.B
Odporność na impulsy napięciowe - zasilanie / sterowanie	0.8 kV
Odporność na impulsy napięciowe - styk pomocniczy	4 kV
Stopień zanieczyszczenia	3
Wilgotność otoczenia	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia	-30...55°C [-22...131°F]
Temperatura przechowywania	-40...80°C [-40...176°F]
Kategoria dokumentu	bezobsługowy
Masa
Masa	0.88 kg
