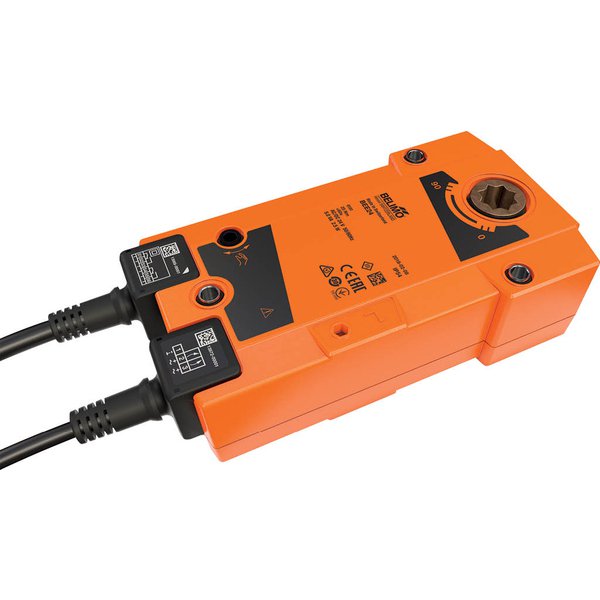

BEE24

Siłownik do klap wentylacji pożarowej, 25 Nm, AC/DC 24 V, Zamknij/Otwórz, 60 s, 2 x SPDT, Połączenie kształtowe 12x12 mm, IP54, Kabel

Kod produktu: BEE24

Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca :	2.5 W
Pobór mocy w stanie spoczynku :	0.1 W

Dane elektryczne
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca :	2.5 W
Pobór mocy w stanie spoczynku :	0.1 W
Moc znamionowa :	5 VA
Uwaga dotycząca mocy znamionowej :	Imax 8.2 A @ 5 ms
Styk pomocniczy :	2x SPDT
Obciążalność styku pomocniczego :	1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V
Punkty przełączania styku pomocniczego :	5° / 80°
Przyłącze zasilania / sterowania :	Kabel 1 m, 3x 0.75 mm², bezhalogenowy
Przyłącze styku pomocniczego :	Kabel 1 m, 6x 0.75 mm², bezhalogenowy
Progi przełączania min. napięcie załączania :	AC 19.2 V / DC 21.6 V Progi przełączania maks. napięcie wyłączania AC 5 V / DC 7 V
Progi przełączania maks. napięcie wyłączania :	AC 5 V / DC 7 V
Pobór mocy podczas pracy :	2.5 W
Tolerancja :	±3°
Napięcie znamionowe :	AC/DC 24 V
Dane funkcjonalne
Kierunek ruchu - silnik :	możliwość wyboru poprzez montaż
Ręczne przestawianie :	z korbą
Kąt obrotu :	Maks. 95°
Czas ruchu - silnik :	<60 s / 90°
Poziom mocy akustycznej – silnik :	58 dB(A)
Mechanical interface :	Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca
Wskaźnik położenia :	Mechaniczny ze wskazówką
Trwałość :	Min. 10'000 cykli
Moment obrotowy - silnik :	25 Nm
Dane dotyczące bezpieczeństwa
Kategoria ochronna obudowy IEC/EN :	IP54
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń :	Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Zasada działania :	Type 1.B
Stopień zanieczyszczenia :	3
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Kategoria dokumentu :	bezobsługowy
Kategoria ochronna styku pomocniczego IEC/EN :	II Wzmocniona izolacja
Dyrektywa dotycząca urządzeń niskonapięciowych :	Oznakowanie CE zgodnie z 2014/35/UE
Odporność na impulsy napięciowe - zasilanie / :	0.8 kV sterowanie Odporność na impulsy napięciowe - styk pomocniczy 4 kV
Stopień zanieczyszczenia środowiska :	3
Temperatura otoczenia :	-30...55°C [-22...131°F]
Nazwa budynku/projektu :	bezobsługowy
Karta katalogowa :	BEE24
Odporność na impulsy napięciowe - styk :	4 kV pomocniczy
Rodzaj czynności :	Type 1.B Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV) Kategoria ochronna styku pomocniczego IEC/ II, Wzmocniona izolacja EN
Masa
Masa :	1.0 kg
