BEN24-SR
| Moment obrotowy: | 15 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |

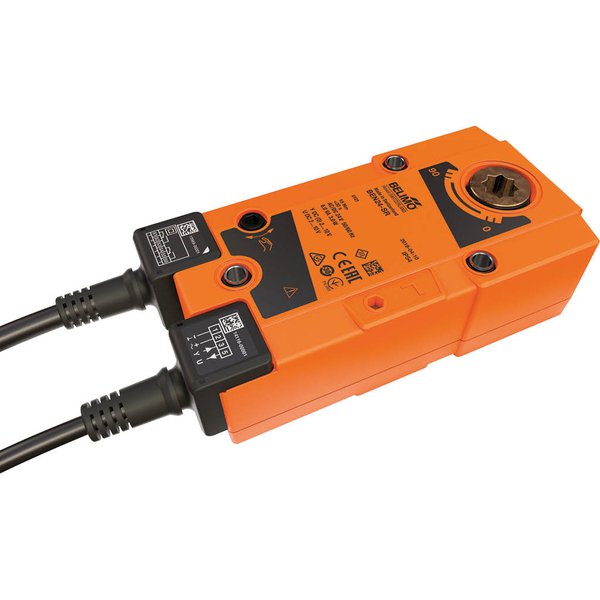

Siłownik BEN24-SR do klap wentylacji pożarowej
Siłownik BEN24-SR jest specjalistycznym urządzeniem przeznaczonym do sterowania klapami w instalacjach wentylacji pożarowej, zapewniając obrót o kąt do 90°. Model ten charakteryzuje się momentem obrotowym silnika na poziomie 15 Nm i jest przystosowany do zasilania napięciem 24 V AC/DC. Sterowanie odbywa się za pomocą sygnału analogowego, a montaż na osi klapy realizowany jest przez wydrążone, przelotowe gniazdo o wymiarach 12x12 mm.
Główne cechy produktu
Mechanizm Safety Position Lock™
W przypadku zagrożenia pożarowego, opatentowany mechanizm Safety Position Lock™ skutecznie utrzymuje klapę w zdefiniowanej pozycji bezpiecznej. Gwarantuje to maksymalną niezawodność i bezpieczeństwo działania systemu w krytycznych warunkach.
Przestawianie ręczne
Siłownik można obsługiwać ręcznie przy użyciu korby, która znajduje się w zestawie. Umożliwia to łatwą konfigurację i serwisowanie bez konieczności podłączania zasilania.
Sygnalizacja położenia
Urządzenie posiada dwa zintegrowane mikroprzełączniki do precyzyjnej sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik na obudowie pozwala na bieżąco kontrolować jej aktualne ustawienie.
Zgodność z normami
Konstrukcja siłownika BEN24-SR jest zgodna z wymaganiami kluczowych Norm Europejskich dla systemów wentylacji pożarowej, w tym:
- EN 12101-8: Systemy kontroli rozprzestrzeniania dymu i ciepła.
- EN 1366-10: Badania odporności ogniowej instalacji użytkowych.
- EN 13501-4: Klasyfikacja ogniowa wyrobów budowlanych.
Zawartość zestawu
- Korba do ręcznego przestawiania
- Wskaźnik położenia
- Torba ochronna
Ważne uwagi dotyczące bezpieczeństwa i instalacji
- Urządzenie jest przeznaczone wyłącznie do zastosowań określonych w jego specyfikacji.
- Montaż i adaptacja siłownika na klapie wentylacji pożarowej musi być wykonana przez producenta klapy.
- Wbudowane styki pomocnicze mogą być podłączone do napięcia sieciowego albo do napięcia bezpiecznego, ale nie do obu jednocześnie.
- Nie wolno otwierać obudowy urządzenia ani odłączać fabrycznie zamontowanych przewodów.
- Instalacja elektryczna powinna być zasilana przez transformator bezpieczeństwa. Możliwe jest równoległe podłączenie kilku siłowników, jednak należy zweryfikować całkowity pobór mocy.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Progi przełączania min. napięcie załączania: | AC 19.2 V / DC 21.6 V |
| Progi przełączania maks. napięcie wyłączania: | AC 5 V / DC 7 V |
| Pobór mocy - praca: | 3W |
| Pobór mocy w stanie spoczynku: | 0.3 W |
| Moc znamionowa: | 6.5 VA |
| Prąd rozruchowy (Imax): | 8.2 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Tolerancja: | ±3° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm², FRNC (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm², FRNC (bezhalogenowy) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 15 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wyboru poprzez montaż |
| Ręczne przestawianie: | z korbą |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <30 s / 90° |
| Poziom mocy akustycznej – silnik: | 58 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona przechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 10 000 cykli @ 0…90° i min. 10 000 cykli @ 45…60° |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...55°C [-22...131°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.87 kg |
