BF24-SR-TN

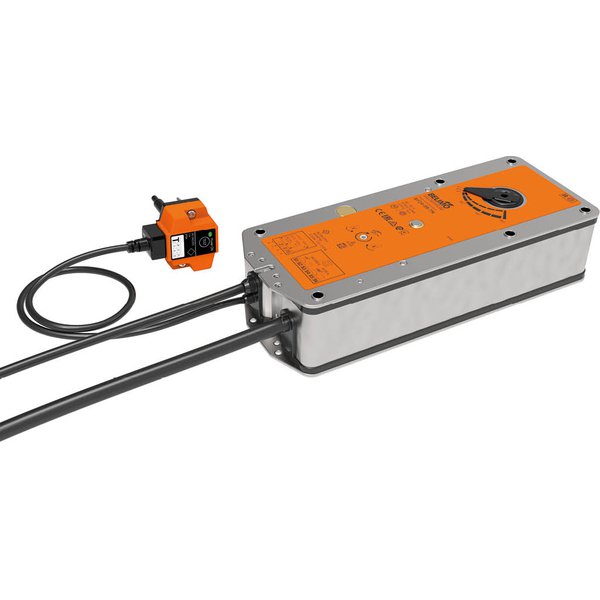

Siłownik BF24-SR-TN do klap przeciwpożarowych i oddymiających
Siłownik BF24-SR-TN ze sprężyną powrotną został zaprojektowany do sterowania klapami wentylacji pożarowej oraz klapami oddymiającymi o kącie obrotu do 90°. Urządzenie jest fabrycznie połączone z wyzwalaczem termoelektrycznym BAT, który aktywuje się przy temperaturze 72°C, gwarantując niezawodność w systemach wentylacyjnych i klimatyzacyjnych.
Główne cechy produktu
- Moment obrotowy: 18 Nm generowany przez silnik oraz 12 Nm zapewniany przez sprężynę powrotną w funkcji bezpieczeństwa.
- Zasilanie: Uniwersalne napięcie znamionowe AC/DC 24 V.
- Sterowanie: Analogowe za pomocą standardowego sygnału sterującego.
- Montaż: Przeznaczony do instalacji na osiach o przekroju kwadratowym 12x12 mm.
Tryb pracy i funkcjonalność
Siłownik sterowany jest standardowym sygnałem nastawczym DC 0...10 V, co pozwala na precyzyjne ustawienie przepustnicy w dowolnej pozycji. W trakcie normalnej pracy silnik napina jednocześnie sprężynę powrotną. W przypadku przerwy w dostawie energii elektrycznej, zgromadzona w sprężynie energia mechaniczna automatycznie i szybko przestawia klapę do jej zdefiniowanej pozycji bezpiecznej.
Wyzwalacz termoelektryczny BAT
Zintegrowany wyzwalacz BAT jest wyposażony w dwa bezpieczniki termiczne, zgodne z normą ISO 10294-4. Jeden z nich reaguje na temperaturę otoczenia, a drugi, umieszczony na końcu sondy, monitoruje temperaturę wewnątrz kanału. Przekroczenie progu 72°C przez którąkolwiek z temperatur powoduje trwałe i nieodwracalne odcięcie zasilania, co skutkuje zamknięciem klapy. Prawidłowe działanie urządzenia sygnalizuje dioda LED, a funkcjonalność systemu można w każdej chwili sprawdzić za pomocą przycisku testowego.
Przestawianie ręczne
Gdy zasilanie jest odłączone, klapę można przestawiać ręcznie i zablokować w wybranym położeniu. Odblokowanie następuje manualnie lub automatycznie po ponownym podłączeniu napięcia.
Sygnalizacja i wskaźniki
Urządzenie posiada dwa wbudowane mikroprzełączniki do sygnalizacji położeń krańcowych klapy. Dodatkowo, mechaniczny wskaźnik ze wskazówką umożliwia łatwą wizualną weryfikację aktualnego położenia klapy.
Zgodność z normami
Konstrukcja siłownika spełnia wymagania kluczowych Norm Europejskich dotyczących wentylacji budynków i systemów przeciwpożarowych, w tym EN 15650, EN 1366-2 oraz EN 13501-3.
Zawartość zestawu
- Korba
- Wskaźnik
- Torba ochronna
- Wkładka kształtowa 12/10 mm
Uwagi dotyczące bezpieczeństwa
- Urządzenie może być stosowane wyłącznie w celach określonych w dokumentacji technicznej.
- Dwa wbudowane styki pomocnicze siłownika muszą być podłączone albo do napięcia sieciowego, albo do napięcia bezpiecznego – nie wolno ich łączyć z dwoma różnymi napięciami.
- Użytkownikowi nie wolno otwierać urządzenia ani wymieniać jego elementów.
- Zużyty lub uszkodzony produkt należy utylizować zgodnie z obowiązującymi przepisami dotyczącymi odpadów elektrycznych i elektronicznych.
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
|---|---|
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Monitorowanie stężenia glikolu | |
| Dokładność pomiaru monitorowania glikolu : | ±4% (0...40%) |
| Błąd powtarzalności : | 0...40% lub >40% |
| Licznik ciepła | |
| Wskaźnik położenia : | Mechaniczny ze wskazówką |
| Trwałość : | Min. 60'000 pozycji bezpiecznych |
| Specyfikacja czujnika ciśnienia | |
| Kategoria ochronna obudowy IEC/EN : | IP54 Stopień ochrony IP we wszystkich położeniach montażowych |
| Stopień ochrony, wskazówka : | Stopień ochrony IP we wszystkich położeniach montażowych |
| Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
| Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Komunikacja po szynie danych | |
| Stabilność długoterminowa : | ±2.5% FSO (pełny zakres pomiarowy) / 4 rocznie. |
| Liczba węzłów : | Modbus, patrz opis interfejsu |
| Ustawienia zakresu pomiaru ciśnienia : | Ustawienia Zakres Zakres [inch Ustawienie |
| Dokładność : | Odchylenie w porównaniu z urządzeniem referencyjnym zakres pomiarowy ≤ 2000 Pa: ± 10 Pa zakres pomiarowy > 2000 Pa: ± 25 Pa |
| Zakres roboczy Y : | 2...10 V |
| Impedancja wejściowa : | 100 kΩ |
| Sygnał sprzężenia zwrotnego U : | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U : | Maks. 0,5 mA |
| Tolerancja pozycjonowania : | ±5% |
| Moment obrotowy - silnik : | 18 Nm |
| Dane dotyczące bezpieczeństwa | |
| Kategoria ochronna styku pomocniczego IEC/ : | II, Wzmocniona izolacja EN |
| Zasada działania : | Type 1.AA.B Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie |
| Techniczna karta katalogowa : | BF24-SR-TN |
| Stopień zanieczyszczenia : | 3 |
| Temperatura otoczenia - praca normalna : | -30...50°C |
| ∆p [kPa] : | 22 |
| Q'max [kW] : | 3500 |
| PN : | 25 |
| Licznik ciepła | |
| Klasyfikacja : | Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1 |
| Rejestracja : | Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K |
| Licznik chłodu | |
| Zakres pracy : | Zakres temperatury czynnika, czujnik przepływu: 5...50°C |
| Dane elektryczne | |
| Częstotliwość napięcia znamionowego : | 50/60 Hz |
| Zakres roboczy : | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca : | 7W |
| Pobór mocy w stanie spoczynku : | 2W |
| Moc znamionowa : | 9.5 VA |
| Uwaga dotycząca mocy znamionowej : | Imax 8.3 A @ 5 ms |
| Styk pomocniczy : | 2 x SPDT |
| Obciążalność styku pomocniczego : | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V (II, wzmocniona izolacja) |
| Punkty przełączania styku pomocniczego : | 5° / 80° |
| Przyłącze zasilania / sterowania : | Kabel 1 m, 4 x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego : | Kabel 1 m, 6 x 0.75 mm² (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego : | 1 m |
| Napięcie znamionowe : | AC/DC 24 V |
| Dane funkcjonalne | |
| Moment obrotowy - funkcja bezpieczeństwa : | 12 Nm |
| Kierunek ruchu - silnik : | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie : | z ogranicznikiem |
| Kąt obrotu : | Maks. 95° |
| Czas ruchu - silnik : | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa : | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik : | 45 dB(A) |
| Poziom mocy akustycznej, funkcja : | 63 dB(A) bezpieczeństwa |
| Podłączenie mechaniczne : | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Temperatura otoczenia - funkcja : | Pozycja bezpieczna będzie utrzymywana przy |
| bezpieczeństwa : | temperaturach nieprzekraczających 75°C |
| Temperatura przechowywania : | -40...50°C |
| Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
| Kategoria dokumentu : | bezobsługowy |
| Temperatura zadziałania bezpiecznika : | Temperatura na zewnątrz kanału 72°C |
| termicznego : | Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN : | III, Napięcie bezpieczne - niskie (SELV) |
| Masa | |
| Masa : | 2.7 kg |
