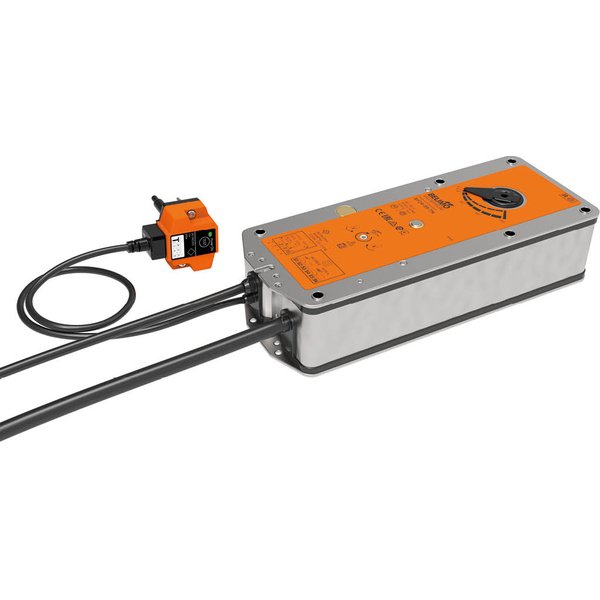

BF24-SR-TN
Siłownik do klapy odcinającej, 18 Nm, AC/DC 24 V, 2...10 V, 120 s, 2 x SPDT, IP54, Kabel, Wyzwalacz termiczny BAT (72°C)
Kod produktu: BF24-SR-TN
| Moment obrotowy: | 18 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe |
| Wyzwalacz termoelektryczny: | BAT (72°C) |
Siłownik ze Sprężyną Powrotną do Klap Pożarowych BF24-SR-TN
Model BF24-SR-TN to siłownik wyposażony w sprężynę powrotną oraz zintegrowany wyzwalacz termoelektryczny BAT (72°C). Zaprojektowano go z myślą o sterowaniu klapami wentylacji pożarowej i oddymiającymi o kącie obrotu do 90° w systemach wentylacji i klimatyzacji. Urządzenie jest zasilane napięciem AC/DC 24 V i sterowane sygnałem analogowym.
Cechy i funkcje produktu
- Tryb pracy: Urządzenie jest sterowane za pomocą standardowego sygnału nastawczego DC 0...10 V. Siłownik precyzyjnie ustawia klapę w pozycji roboczej, jednocześnie napinając sprężynę powrotną. W przypadku zaniku zasilania, zgromadzona energia w sprężynie automatycznie przestawia klapę do pozycji bezpiecznej.
- Wyzwalacz termoelektryczny BAT: Siłownik jest zintegrowany z wyzwalaczem BAT, który posiada dwa bezpieczniki termiczne reagujące na temperaturę 72°C – jeden monitoruje temperaturę otoczenia, a drugi temperaturę wewnątrz kanału wentylacyjnego. Zadziałanie któregokolwiek z bezpieczników powoduje trwałe i nieodwracalne odcięcie zasilania, co przestawia klapę w pozycję bezpieczną. Dioda LED informuje o obecności zasilania i prawidłowym stanie bezpieczników. Funkcjonalność systemu można w prosty sposób sprawdzić za pomocą przycisku testowego.
- Obsługa ręczna: Po odłączeniu zasilania istnieje możliwość ręcznego ustawienia klapy i zablokowania jej w dowolnej pozycji. Zwolnienie blokady następuje manualnie lub automatycznie po przywróceniu napięcia zasilającego.
- Sygnalizacja położenia: Siłownik wyposażono w dwa wbudowane mikroprzełączniki, które służą do sygnalizacji położeń krańcowych klapy. Dodatkowo, aktualna pozycja jest wskazywana przez mechaniczny wskaźnik, co ułatwia wizualną kontrolę.
- Zgodność z normami: Konstrukcja siłownika jest zgodna z kluczowymi normami europejskimi dotyczącymi systemów wentylacji i ochrony przeciwpożarowej, w tym EN 15650, EN 1366-2 oraz EN 13501-3.
Ważne informacje dotyczące bezpieczeństwa
Urządzenie nie może być otwierane przez użytkownika i nie zawiera części, które można samodzielnie naprawiać lub wymieniać. Montaż i adaptacja siłownika na klapie przeciwpożarowej powinny być przeprowadzane przez producenta klapy, który ponosi odpowiedzialność za prawidłowe działanie całego zestawu. W celu zapewnienia wysokiego poziomu bezpieczeństwa zaleca się regularne kontrole działania klapy zgodnie z zaleceniami producenta, jednak nie rzadziej niż raz w miesiącu.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 7W |
| Pobór mocy w stanie spoczynku: | 2W |
| Moc znamionowa: | 9.5 VA |
| Prąd rozruchowy (Imax): | 8.3 A @ 5 ms |
| Styk pomocniczy: | 2x SPDT |
| Obciążalność styku pomocniczego: | 1 mA...6 A (3 A indukcyjny), DC 5 V...AC 250 V |
| Punkty przełączania styku pomocniczego: | 5° / 80° |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² (bezhalogenowy) |
| Przyłącze styku pomocniczego: | Kabel 1 m, 6x 0.75 mm² (bezhalogenowy) |
| Długość kabla wyzwalacza termicznego: | 1 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 18 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 12 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | z ogranicznikiem |
| Kąt obrotu: | Maks. 95° |
| Czas ruchu - silnik: | <120 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 16 s @ 20°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 63 dB(A) |
| Mechanical interface: | Połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca |
| Wskaźnik położenia: | Mechaniczny ze wskazówką |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Temperatura zadziałania bezpiecznika termicznego: | Temperatura na zewnątrz kanału 72°C Temperatura wewnątrz kanału 72°C (kolor czarny) |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 Stopień ochrony IP we wszystkich pozycjach montażu |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia - praca normalna: | -30...50°C [-22...122°F] |
| Temperatura otoczenia - funkcja bezpieczeństwa: | Położenie bezpieczne klapy będzie utrzymywane przy temperaturach nieprzekraczających 75°C [167°F] |
| Temperatura przechowywania: | -40...50°C [-40...122°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 2.7 kg |
Akcesoria mechaniczne
ZA18-BF
Adapter do połączenia kształtowego 12 mm na osi okrągłej 18 mm, dł. = 33 mm do BFL, BLF, BFN, BF, BLE, BEN, BEE
ZK-BF
Adapter do połączenia kształtowego z zaciskiem do osi okrągłej 10...20 mm / kwadratowej 10...16 mm do BF, BLF
Akcesoria elektryczne
BAT72
Napięcie zasilania: 24 V
Sterowanie: Zamknij/Otwórz
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Sterowanie: Zamknij/Otwórz
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
BAT72/9
Napięcie zasilania: 24 V
Sterowanie: Zamknij/Otwórz
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Sterowanie: Zamknij/Otwórz
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
ZBAT0
Zaślepka do BAT (bez zabezpieczenia termicznego temperatury we wnętrzu kanału), Wielopak 20 szt.
ZBAT72
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mm
ZBAT72.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 65 mmWielopak 20 szt.
ZBAT72/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 72°C (kolor czarny), Długość sondy 90 mm
ZBAT95
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mm
ZBAT95.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 65 mmWielopak 20 szt.
ZBAT95/9
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 95°C (kolor szary), Długość sondy 90 mm
ZBAT120
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mm
ZBAT120.1
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 120°C (kolor pomarańczowy), Długość sondy 65 mmWielopak 20 szt.
ZBAT140
Zapasowy element wyzwalający do BAT, Temperatura wewnątrz kanału 140°C (kolor czerwony), Długość sondy 65 mm
SN2-C7/300
Rodzaj ruchu: Obrotowy
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
Styk pomocniczy: 2x SPDT
Połączenie elektryczne: Kabel
Kategoria ochronna: IP54
