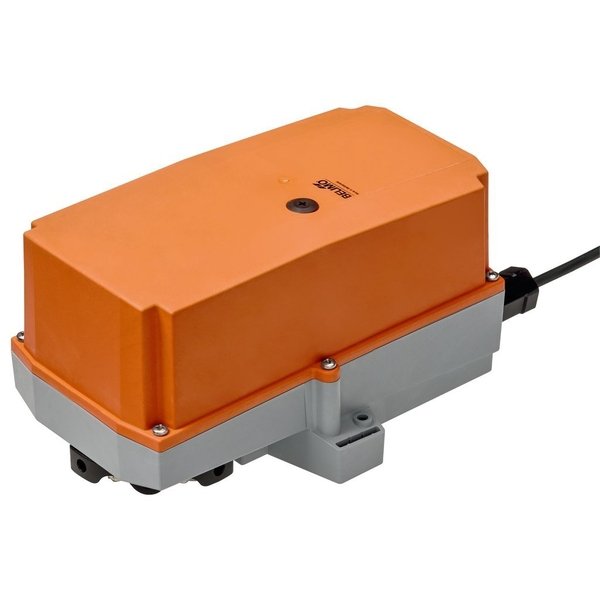

NKQ24P-SR

Siłownik obrotowy RobustLine do zastosowań w ekstremalnych NKQ24P-SR Belimo, z elektryczną funkcją bezpieczeństwa, 24 V AC/DC, 6 Nm, sterowanie analogowe (2...10 V DC)

Producent: Belimo

Kod produktu: NKQ24P-SR

Moment obrotowy Nm :	6 Nm
Napięcie zasilania :	AC/DC 24 V
Sterowanie :	2...10 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 4 x 0.75 mm² (bezhalogenowy)
Czas ruchu - silnik :	4 s / 90°
Sygnał sprzężenia zwrotnego U :	2...10 V
Przyłącze mechaniczne :	Zacisk uniwersalny 8...20 mm
Kąt obrotu :	Maks. 95°
Czas ruchu – funkcja bezpieczeństwa :	4 s / 90°

Cechy:

Silownik POP do przepustnic
6 Nm, 4 s, krótki czas przebiegu, 95°
24 V AC/DC, 4 s, analogowy
Czas ustawiania w pozycji bezpiecznej 4 s
Polozenie przy braku zasilania regulowana
IP 66/67, Reczne przestawianie przy uzyciu przycisku
Sterowanie 0…10 V DC
Zakres pracy 2…10 V DC
Sygnal sprzezenia zwrotnego 2…10 V DC
Przylacza kabel FRNC, dlugosc 1 m
Kierunek obrotu wybierany (prawo/lewo)
Zabierak osi Zacisk uniwersalny

Dane elektryczne
Moment obrotowy Nm :	6 Nm
Napięcie zasilania :	AC/DC 24 V
Sterowanie :	2...10 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 4 x 0.75 mm² (bezhalogenowy)
Czas ruchu - silnik :	4 s / 90°
Sygnał sprzężenia zwrotnego U :	2...10 V
Przyłącze mechaniczne :	Zacisk uniwersalny 8...20 mm
Kąt obrotu :	Maks. 95°
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku :	3W
Moc znamionowa :	22 VA
Praca równoległa :	Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca :	11 W
Dane funkcjonalne
Kierunek ruchu - silnik :	możliwość wybierania przełącznikiem 0/1
Ręczne przestawianie :	przyciskiem, z możliwością blokady
Uwaga dotycząca kąta obrotu :	możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych
Poziom mocy akustycznej – silnik :	60 dB(A)
Wskaźnik położenia :	Mechaniczny, podłączany
Impedancja wejściowa :	100 kΩ
Tolerancja pozycjonowania :	±5%
Uwaga dotycząca kierunku ruchu :	Y = 0 V: At switch position 0 (ccw rotation) / 1 (cw rotation)
Kierunek ruchu - funkcja bezpieczeństwa :	możliwość wyboru przełącznikiem 0...100%
Czas ruchu – funkcja bezpieczeństwa :	4 s / 90°
Poziom mocy akustycznej, funkcja :	60 dB(A) bezpieczeństwa
Minimalny kąt obrotu :	Min. 30°
Uwaga dotycząca napięcia pomiarowego U :	Maks. 0,5 mA
Dopasowanie zakresu położeń :	ręcznie (automatycznie po pierwszym uruchomieniu)
Ustawianie pozycji bezpiecznej :	0...100%, regulacja z krokiem 10% (pokrętło POP ustawione na 0 odpowiada lewemu ogranicznikowi)
Czas podtrzymywania zasilania (PF) :	0 s
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN :	IP66/67
Stopień ochrony NEMA/UL :	NEMA 4X
Enclosure :	UL, typ obudowy 4X
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Certyfikat UL :	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Zasada działania :	Type 1.AA Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Temperatura otoczenia :	-30...50°C
Temperatura przechowywania :	-40...80°C
Wilgotność otoczenia :	Maks. 100% wilgotność wzgl.
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa :	1.9 kg
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia :	4
Techniczna karta katalogowa :	NKQ24P-SR
Kategoria dokumentu :	bezobsługowy
Power source UL :	Class 2 Supply
Warunki
Skróty :	POP = Power Off Position / pozycja bezpieczna PF = Power fail delay time / czas podtrzymywania zasilania
