AVK230A-3

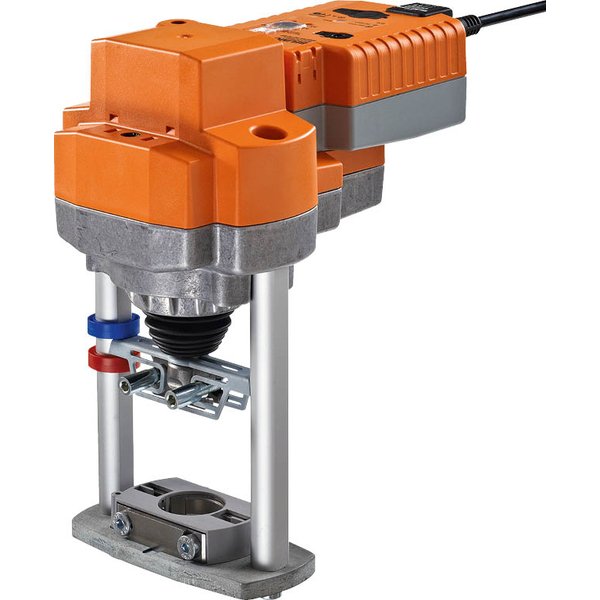

AVK230A-3 to zaawansowany siłownik do zaworów grzybkowych, zaprojektowany z myślą o niezawodnym sterowaniu zaworami 2- oraz 3-drogowymi w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych. Wyróżnia go zintegrowana funkcja bezpieczeństwa, która zapewnia kontrolowane i bezpieczne ustawienie zaworu w przypadku zaniku zasilania, wykorzystując zgromadzoną energię w kondensatorach.

Kluczowe parametry

• Siła przesuwu: 2000 N
• Napięcie znamionowe: AC 100...240 V
• Sterowanie: 3-punktowe
• Skok: 32 mm

Główne cechy i funkcje

Ten siłownik oferuje szereg funkcji, które zwiększają jego użyteczność i niezawodność:

• Zintegrowana funkcja bezpieczeństwa (POP - Power Off Position): Podczas normalnej pracy siłownik ładuje wbudowane kondensatory. W przypadku zaniku zasilania, zgromadzona energia jest wykorzystywana do automatycznego ustawienia zaworu w predefiniowanej, bezpiecznej pozycji. Położenie bezpieczne można łatwo ustawić za pomocą specjalnego pokrętła. Siłownik uwzględnia fabrycznie ustawiony czas podtrzymywania zasilania (PF) wynoszący 2 sekundy.
• Łatwy i elastyczny montaż: Siłownik montuje się bezpośrednio na zaworze grzybkowym za pomocą profilowanego zacisku. Możliwość obrotu siłownika na szyjce zaworu o 360° znacznie ułatwia instalację w różnorodnych przestrzeniach.
• Ręczne przestawianie: W razie potrzeby możliwe jest ręczne ustawienie pozycji zaworu poprzez naciśnięcie przycisku, co tymczasowo wysprzęgla przekładnię. Przekładnia pozostaje wysprzęglona, dopóki przycisk jest wciśnięty. Skok można również precyzyjnie regulować kluczem imbusowym (5 mm) w górnej części siłownika.
• Wysoka niezawodność działania: Konstrukcja siłownika zapewnia ochronę przed przeciążeniem. Nie wymaga on wyłączników krańcowych, zatrzymując się automatycznie po osiągnięciu ogranicznika, co przekłada się na długą i bezobsługową pracę.
• Mechaniczny wskaźnik położenia: Aktualne położenie zaworu jest wyraźnie widoczne na konsoli dzięki mechanicznemu wskaźnikowi (skok 5...32 mm). Zakres skoku jest automatycznie ustawiany podczas pracy.
• Konfigurowalny kierunek ruchu: Siłownik umożliwia zmianę kierunku ruchu w trybie normalnym za pomocą przełącznika, nie wpływając przy tym na ustawione położenie bezpieczne.
• Pozycja podstawowa: Fabryczne ustawienie siłownika to wsunięty trzpień. W przypadku dostawy w zestawie z zaworem, kierunek ruchu jest dostosowany do punktu zamykania zaworu.
• Wstępne ładowanie kondensatorów: Siłownik jest dostarczany z całkowicie rozładowanymi kondensatorami. Po uruchomieniu lub dłuższych przerwach w zasilaniu, kondensatory wymagają krótkiego wstępnego ładowania (około 20 sekund), aby zapewnić pełną gotowość funkcji bezpieczeństwa.
