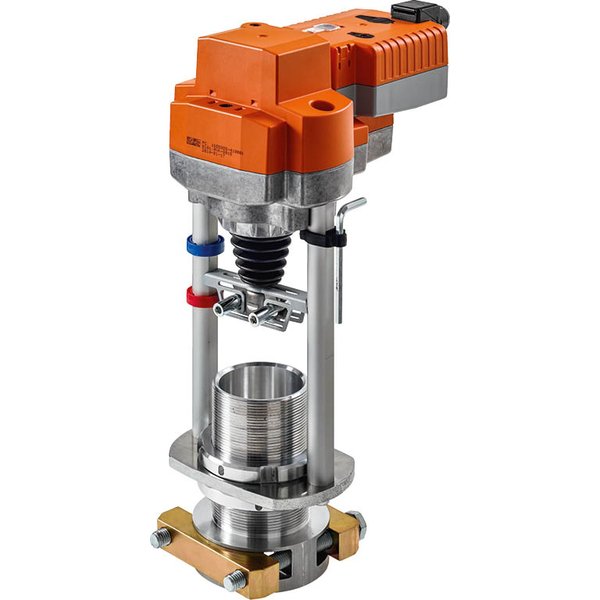

AVK24A-3-RE

Siłownik AVK24A-3-RE to zaawansowany siłownik do zaworów grzybkowych, zaprojektowany z myślą o efektywności i bezpieczeństwie. Jest przeznaczony do stosowania z zaworami 2- oraz 3-drogowymi w systemach grzewczych, wentylacyjnych i klimatyzacyjnych, oferując niezawodne sterowanie z funkcją bezpiecznego położenia w przypadku zaniku zasilania.

Główne cechy produktu:

• Siła przesuwu: 2000 N
• Napięcie znamionowe: AC 24 V
• Sterowanie: 3-punktowe
• Skok: 32 mm

Szczegółowe właściwości:

• Tryb pracy z funkcją bezpieczeństwa: Siłownik precyzyjnie ustawia zawór w wybranej pozycji roboczej, jednocześnie ładując wbudowane kondensatory. W przypadku przerwy w zasilaniu, siłownik automatycznie przestawia zawór w bezpieczną pozycję, wykorzystując energię zgromadzoną w kondensatorach.
• Wstępne ładowanie kondensatorów (przy rozruchu): Kondensatory siłownika wymagają wstępnego naładowania (przy pierwszym uruchomieniu po dostawie około 20 sekund), co jest kluczowe dla zapewnienia niezawodnego działania funkcji bezpieczeństwa w przypadku zaniku zasilania. Czas wstępnego ładowania zależy od długości przerwy w zasilaniu.
• Ustawianie położenia bezpiecznego (POP): Użytkownik może łatwo ustawić pożądane położenie bezpieczne za pomocą pokrętła. W sytuacji zaniku zasilania, siłownik ustawi się w tej skonfigurowanej pozycji, z fabrycznie ustawionym czasem podtrzymywania zasilania (PF) wynoszącym 2 sekundy.
• Montaż na zaworach innych producentów (RetroFIT+): Siłownik jest przystosowany do montażu na zaworach różnych producentów dzięki dołączonym uniwersalnym adapterom szyjki i wrzeciona zaworu. Konstrukcja umożliwia obracanie adaptera szyjki zaworu/siłownika o 360°, co ułatwia instalację. Należy zaznaczyć, że na zaworach grzybkowych Belimo rekomendowane jest stosowanie standardowych siłowników Belimo.
• Ręczne przestawianie: Siłownik oferuje możliwość ręcznego przestawiania. Wciśnięcie przycisku tymczasowo wysprzęgla przekładnię, umożliwiając ręczne ustawienie. Skok można również regulować za pomocą klucza imbusowego (5 mm) umieszczanego w górnej części siłownika.
• Wysoka niezawodność działania: Konstrukcja siłownika zapewnia ochronę przed przeciążeniem, eliminując potrzebę zewnętrznych wyłączników krańcowych. Siłownik automatycznie zatrzymuje się po dojściu do ogranicznika, co zwiększa jego trwałość i bezpieczeństwo.
• Wskaźnik położenia: Aktualne położenie zaworu jest wyraźnie widoczne na konsoli dzięki mechanicznemu wskaźnikowi. Zakres skoku jest ustawiany automatycznie podczas pracy.
• Pozycja podstawowa: Fabrycznie trzpień siłownika jest wsunięty.
• Ustawianie kierunku ruchu: Specjalny przełącznik kierunku skoku pozwala na zmianę kierunku ruchu w trybie normalnym, nie wpływając na wcześniej ustawione położenie bezpieczne.
• Ograniczenia w sterowaniu 3-punktowym: W przypadku sterowania pulsacyjnym regulatorem 3-punktowym, należy zapewnić jego wyłączenie, gdy siłownik osiągnie położenie krańcowe (np. za pomocą dodatkowego styku pomocniczego S2A-H). Jeśli nie jest to możliwe w systemie, zaleca się zastosowanie wersji MF siłownika 24 V (EV24A-MP-..).
