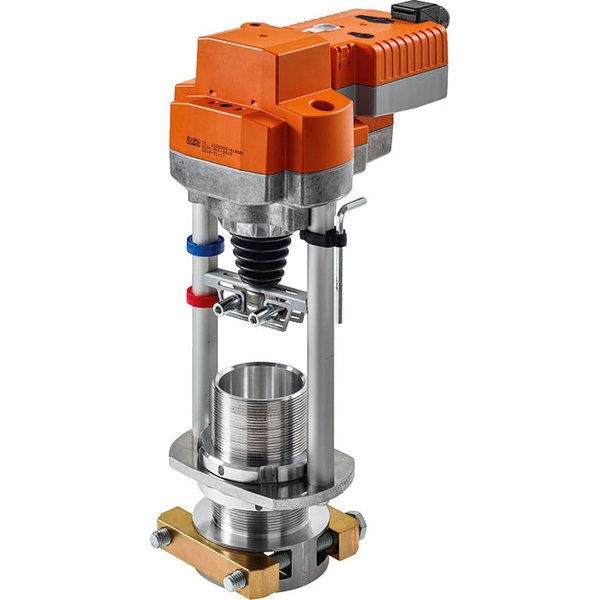

AVK24A-MP-RE

Siłownik AVK24A-MP-RE to zaawansowane urządzenie przeznaczone do precyzyjnego sterowania zaworami grzybkowymi 2- oraz 3-drogowymi. Wyposażony w interfejs komunikacyjny oraz funkcję bezpieczeństwa, gwarantuje niezawodną pracę w systemach grzewczych, wentylacyjnych i klimatyzacyjnych.

Kluczowe właściwości

• Siła przesuwu: 2000 N
• Napięcie znamionowe: AC/DC 24 V
• Sterowanie analogowe, z interfejsem komunikacyjnym: 2...10 V zmienne
• Skok: 32 mm
• Komunikacja po szynie Belimo MP-Bus
• Przetwarzanie sygnałów z czujników

Cechy produktu

• Tryb pracy:
  • Praca konwencjonalna: Siłownik sterowany jest standardowym sygnałem nastawczym DC 0...10 V, ustawiając się w pozycji zgodnej z sygnałem. Wbudowane kondensatory zapewniają energię do ustawienia zaworu w pozycji bezpiecznej w przypadku przerwy w zasilaniu.
  • Współpraca z szyną MP-Bus: Siłownik odbiera cyfrowy sygnał nastawczy z regulatora wyższego poziomu, ustawiając się w żądanej pozycji. Zacisk U pełni funkcję interfejsu komunikacyjnego.
• Czas wstępnego ładowania (rozruch): Kondensatory siłownika wymagają wstępnego naładowania, aby w przypadku przerwy w zasilaniu mógł on ustawić się w ustalonej pozycji bezpiecznej. Czas ładowania zależy od długości przerwy w zasilaniu i czasu podtrzymywania zasilania (PF). Siłownik dostarczany jest z całkowicie rozładowanymi kondensatorami i przed rozruchem wymaga ładowania przez około 20 sekund.
• Czas podtrzymywania zasilania (PF): Maksymalny czas podtrzymywania zasilania wynosi 10 sekund. W przypadku przerwy w zasilaniu, siłownik utrzymuje pozycję przez ustawiony czas (fabrycznie 2 s), a następnie ustawia się w wybranym położeniu bezpiecznym. Czas PF można modyfikować za pomocą oprogramowania Belimo Service Tool MFT-P.
• Ustawianie położenia bezpiecznego (POP): Położenie bezpieczne z zakresu od 0...100% (z krokiem 10%) można ustawić pokrętłem. W przypadku zaniku zasilania, siłownik ustawi się w tej pozycji, z uwzględnieniem czasu podtrzymywania zasilania (PF). Położenie bezpieczne można również konfigurować za pomocą oprogramowania Belimo Service Tool MFT-P.
• Przetwarzanie sygnału z czujników: Możliwe jest podłączenie czujnika (pasywnego, aktywnego lub zestyku). Siłownik z interfejsem szyny MP pełni wówczas funkcję przetwornika analogowo-cyfrowego, przesyłającego sygnał czujnika poprzez szynę MP-Bus do systemu wyższego poziomu.
• Urządzenie konfigurowalne: Ustawienia fabryczne są dostosowane do większości zastosowań. Pojedyncze parametry można modyfikować przy użyciu aplikacji Belimo Assistant 2.
• Montaż na zaworach innego producenta (RetroFIT+): Siłowniki RetroFIT+ są dostarczane z uniwersalnym adapterem szyjki zaworu i uniwersalnym adapterem wrzeciona zaworu, umożliwiając montaż na zaworach pochodzących od różnych producentów. Adapter szyjki zaworu/siłownik można obracać o 360° na szyjce zaworu.
• Montaż na zaworach Belimo: Dla zaworów grzybkowych Belimo należy instalować standardowe siłowniki Belimo.
• Przestawianie ręczne: Siłownik oferuje możliwość przestawiania ręcznego po naciśnięciu przycisku, co powoduje tymczasowe wysprzęglenie przekładni. Skok można regulować kluczem inbusowym (5 mm).
• Wysoka niezawodność działania: Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po dojściu do ogranicznika.
• Wskaźnik położenia: Położenie zaworu jest pokazywane na konsoli przez wskaźnik mechaniczny. Zakres skoku jest ustawiany automatycznie podczas pracy.
• Pozycja podstawowa: Fabrycznie trzpień siłownika jest wsunięty. Po pierwszym włączeniu napięcia zasilania następuje automatyczne dostosowanie zakresu ruchu siłownika oraz sygnalizacji zwrotnej położenia do zakresu położeń mechanicznych.
• Dopasowanie i synchronizacja: Funkcję adaptacji można uruchamiać przyciskiem „Adaptation” lub przy użyciu aplikacji Belimo Assistant 2. Siłownik automatycznie synchronizuje się po naciśnięciu przycisku przestawiania ręcznego.
• Ustawianie kierunku ruchu: Kierunek ruchu w trybie normalnym można zmienić za pomocą przełącznika kierunku skoku, który nie wpływa na ustawione położenie bezpieczne.
