AVK24A-MP-TPC
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | 100...150 s |
| Połączenie elektryczne: | Kabel, Zaciski |
| Kategoria ochronna: | IP54 |

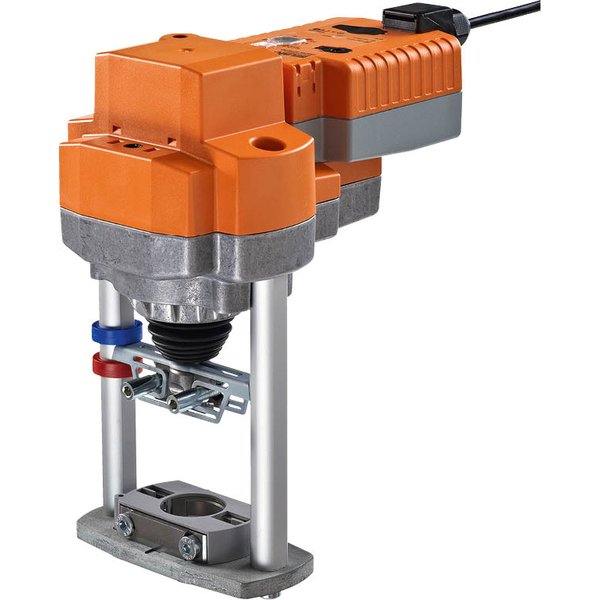

Siłownik do zaworów grzybkowych AVK24A-MP-TPC z interfejsem komunikacyjnym i funkcją bezpieczeństwa
Ten zaawansowany siłownik został zaprojektowany do precyzyjnego sterowania 2- oraz 3-drogowymi zaworami grzybkowymi. Łączy w sobie niezawodne sterowanie z interfejsem komunikacyjnym oraz funkcją bezpieczeństwa, zapewniając stabilną pracę systemu HVAC nawet w przypadku awarii zasilania.
Główne cechy produktu:
- Siła przesuwu: 2000 N
- Napięcie znamionowe: AC/DC 24 V
- Sterowanie: Analogowe 2...10 V zmienne, z interfejsem komunikacyjnym
- Skok: 32 mm
- Komunikacja: Po szynie Belimo MP-Bus
- Dodatkowa funkcja: Przetwarzanie sygnałów czujników
Szczegółowy opis funkcjonalności:
Tryby pracy:
Siłownik może pracować w dwóch głównych trybach. W trybie konwencjonalnym jest sterowany standardowym sygnałem nastawczym DC 0...10 V i ustawia zawór w pozycji zgodnej z sygnałem, jednocześnie ładując wbudowane kondensatory. W przypadku przerwy w zasilaniu, siłownik wykorzystuje zgromadzoną energię, aby ustawić zawór w bezpiecznym położeniu (POP).
W trybie współpracy z szyną MP-Bus, siłownik odbiera cyfrowy sygnał nastawczy z regulatora wyższego poziomu. W tym trybie zacisk U pełni funkcję interfejsu komunikacyjnego.
Funkcja bezpieczeństwa (Power Off Position - POP):
Wbudowane kondensatory wymagają wstępnego naładowania, aby zapewnić działanie funkcji bezpieczeństwa. Siłownik jest dostarczany z całkowicie rozładowanymi kondensatorami i wymaga około 20 sekund wstępnego ładowania przed pierwszym uruchomieniem. Możliwe jest ustawienie czasu podtrzymywania zasilania (PF), który wynosi fabrycznie 2 sekundy (z możliwością regulacji do 10 sekund). W razie przerwy w zasilaniu siłownik utrzymuje aktualną pozycję przez ustawiony czas PF, a następnie przemieszcza zawór do wybranej pozycji bezpiecznej (POP), którą można ustawić pokrętłem w zakresie 0-100% (co 10%).
Przetwarzanie sygnału z czujników:
Siłownik może służyć jako przetwornik analogowo-cyfrowy, umożliwiając podłączenie czujników (pasywnych, aktywnych lub zestyków). Sygnały z czujników są następnie przesyłane do systemu wyższego poziomu za pośrednictwem szyny MP-Bus.
Konfiguracja i montaż:
Urządzenie jest konfigurowalne, co pozwala na modyfikację parametrów za pomocą aplikacji Belimo Assistant 2. Siłownik charakteryzuje się łatwym montażem bezpośrednim na zaworze grzybkowym dzięki profilowanemu zaciskowi i możliwości obrotu o 360° na szyjce zaworu.
Niezawodność i obsługa:
Zapewnia wysoką niezawodność działania, jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i automatycznie zatrzymuje się po dojściu do ogranicznika. Posiada mechaniczny wskaźnik położenia zaworu. Możliwe jest przestawianie ręczne poprzez naciśnięcie przycisku, co tymczasowo wysprzęgla przekładnię. Skok można regulować kluczem inbusowym.
Siłownik posiada funkcję dopasowania i synchronizacji, która wykrywa położenie ograniczników mechanicznych i automatycznie dostosowuje zakres ruchu. Kierunek ruchu w trybie normalnym można zmienić za pomocą przełącznika.
| Główne cechy produktu | |
|---|---|
| Siła przesuwu: | 2000 N |
| Napięcie znamionowe: | AC/DC 24 V |
| Sterowanie: | analogowe, z interfejsem komunikacyjnym 2...10 V zmienne |
| Skok: | 32 mm |
| Komunikacja po szynie: | Belimo MP-Bus |
| Przetwarzanie sygnałów: | czujników |
| Dane elektryczne | |
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 5W |
| Pobór mocy w stanie spoczynku: | 2W |
| Moc znamionowa: | 9.5 VA |
| Przyłącze zasilania / sterowania: | Zaciski z kablem 1 m, 4x 0.75 mm², Zacisk 4 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 2000 N |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | Punkt początkowy 0.5...30 V, Punkt końcowy 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0.5...8 V, Punkt końcowy 2.5...10 V |
| Ustawianie pozycji bezpiecznej: | Trzpień 0...100%, regulowany (pokrętło POP) |
| Czas podtrzymywania zasilania (PF): | 2 s |
| Regulowany czas podtrzymywania zasilania (PF): | 0...10 s |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przy użyciu przycisku |
| Skok: | 32 mm |
| Czas ruchu - silnik: | 150 s / 32 mm |
| Regulowany czas ruchu: | 90...150 s |
| Czas ruchu – funkcja bezpieczeństwa: | 35 s / 32 mm |
| Poziom mocy akustycznej – silnik: | 60 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 60 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne: | MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 33%)...100%, ZS = MIN...MAX |
| Wskaźnik położenia: | Mechaniczny, skok 5...32 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.8 kg |
| Terminy techniczne | |
| Skróty: | POP = Power Off Position / pozycja bezpieczna, CPO = Controlled Power Off / sterowana funkcja bezpieczeństwa, PF = Power fail delay time / czas podtrzymywania zasilania |
