AVK24A-SR-TPC

Siłownik do zaworów grzybkowych z funkcją bezpieczeństwa NC/NO, 2000 N, AC/DC 24 V, 2...10 V, 150 s, Skok 32 mm, IP54, Zaciski z kablem

Kod produktu: AVK24A-SR-TPC

Rodzaj ruchu:	Liniowy
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	100...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

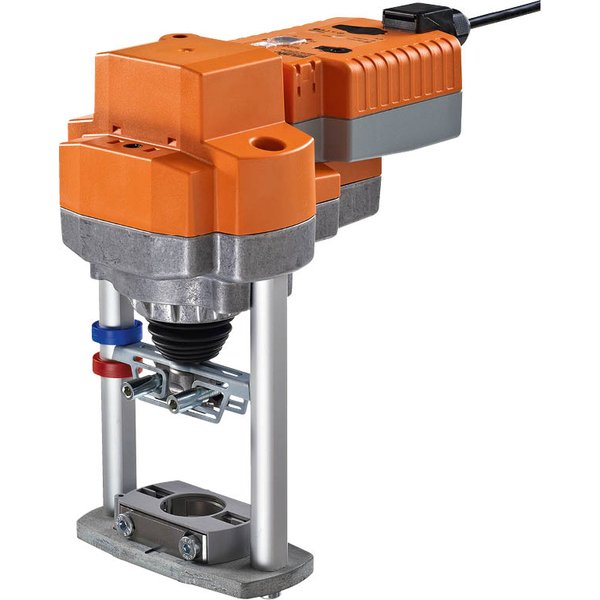

Analogowy siłownik do zaworów grzybkowych AVK24A-SR-TPC

Siłownik analogowy AVK24A-SR-TPC przeznaczony jest do sterowania 2- i 3-drogowymi zaworami grzybkowymi w instalacjach HVAC. Oferuje siłę przesuwu 2000 N i jest zasilany napięciem AC/DC 24 V. Sterowanie odbywa się za pomocą standardowego sygnału analogowego 2...10 V, a maksymalny skok wynosi 32 mm.

Kluczowe cechy produktu

Funkcja bezpieczeństwa i regulowana pozycja bezpieczna (POP): W przypadku zaniku zasilania, wbudowane kondensatory zapewniają energię do przemieszczenia zaworu do wcześniej zdefiniowanej pozycji bezpiecznej. Położenie to można precyzyjnie ustawić za pomocą pokrętła w zakresie od 0 do 100% skoku.
Prosty montaż bezpośredni: Siłownik można łatwo i szybko zamontować bezpośrednio na zaworze grzybkowym za pomocą specjalnego zacisku. Możliwość obrotu o 360° na szyjce zaworu ułatwia instalację w każdej pozycji.
Możliwość ręcznego sterowania: Wbudowany przycisk pozwala na tymczasowe rozłączenie przekładni, co umożliwia ręczne ustawienie pozycji zaworu bez potrzeby zasilania.
Wysoka niezawodność i bezpieczeństwo: Urządzenie posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej.
Automatyczna adaptacja skoku: Po pierwszym uruchomieniu siłownik automatycznie dostosowuje swój zakres pracy do mechanicznego skoku zaworu, co gwarantuje precyzyjne działanie i upraszcza konfigurację. Funkcję tę można również uruchomić ręcznie za pomocą przycisku.
Mechaniczny wskaźnik położenia: Aktualna pozycja trzpienia jest stale widoczna na mechanicznym wskaźniku, co ułatwia kontrolę pracy zaworu.

Zastosowanie

Siłownik AVK24A-SR-TPC jest przeznaczony do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie jest bezobsługowe.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	5W
Pobór mocy w stanie spoczynku:	2W
Moc znamionowa:	9.5 VA
Przyłącze zasilania / sterowania:	Zaciski z kablem 1 m, 4x 0.75 mm², Zacisk 4 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Siła przesuwu - silnik:	2000 N
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Ustawianie pozycji bezpiecznej:	Trzpień 0...100%, regulowany (pokrętło POP)
Czas podtrzymywania zasilania (PF):	2 s
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przy użyciu przycisku
Skok:	32 mm
Czas ruchu - silnik:	150 s / 32 mm
Czas ruchu – funkcja bezpieczeństwa:	35 s / 32 mm
Poziom mocy akustycznej – silnik:	60 dB(A)
Poziom mocy akustycznej, funkcja bezpieczeństwa:	60 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Wskaźnik położenia:	Mechaniczny, skok 5...32 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1.AA
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	3.8 kg
Terminy techniczne
Skróty:	POP = Power Off Position / pozycja bezpieczna CPO = Controlled Power Off / sterowana funkcja bezpieczeństwa PF = Power fail delay time / czas podtrzymywania zasilania
