AVK24A-SZ-TPC
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 100...150 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 2x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

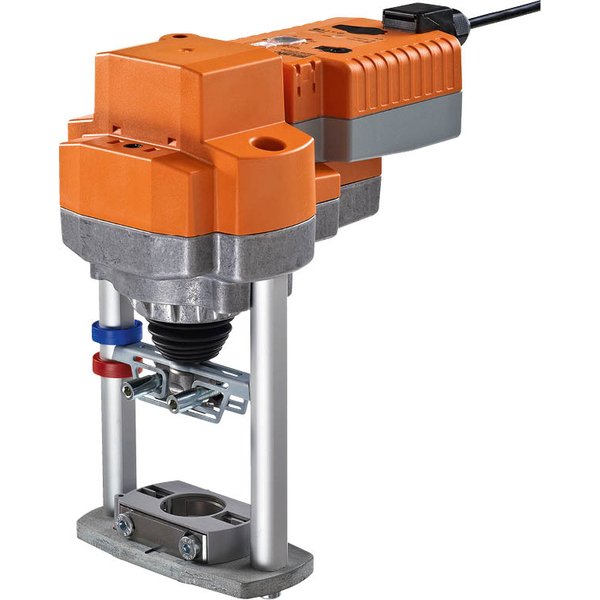

Siłownik analogowy AVK24A-SZ-TPC do zaworów grzybkowych
Prezentowany siłownik analogowy został zaprojektowany do efektywnego sterowania 2- oraz 3-drogowymi zaworami grzybkowymi w instalacjach. Urządzenie charakteryzuje się siłą przesuwu 2000 N oraz skokiem o długości 32 mm, co zapewnia precyzyjną pracę. Zasilane jest napięciem AC/DC 24 V i sterowane sygnałem analogowym w zakresie 0.5...10 V.
Tryb pracy i funkcja bezpieczeństwa
Siłownik jest kontrolowany standardowym sygnałem nastawczym, dostosowując swoje położenie do jego wartości. Równocześnie, w trakcie normalnej pracy, wbudowane kondensatory są ładowane. W przypadku zaniku zasilania, zgromadzona w nich energia jest wykorzystywana do ustawienia zaworu w zdefiniowanej wcześniej pozycji bezpiecznej (POP). Pozycję tę można łatwo ustawić za pomocą pokrętła w zakresie od 0 do 100% skoku.
Prosty montaż i obsługa
Montaż urządzenia odbywa się bezpośrednio na zaworze grzybkowym przy użyciu profilowanego zacisku. Konstrukcja pozwala na obrót siłownika o 360° na szyjce zaworu, co ułatwia instalację w trudno dostępnych miejscach. Siłownik posiada również przycisk do ręcznego przestawiania, który tymczasowo wysprzęgla przekładnię i umożliwia manualną regulację.
Wysoka niezawodność i adaptacja
Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika. Po pierwszym uruchomieniu siłownik automatycznie przeprowadza adaptację, dostosowując swój zakres pracy do mechanicznego skoku zaworu. Proces ten można również uruchomić ręcznie. Położenie trzpienia jest stale widoczne dzięki mechanicznemu wskaźnikowi.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 5W |
| Pobór mocy w stanie spoczynku: | 2W |
| Moc znamionowa: | 9.5 VA |
| Przyłącze zasilania / sterowania: | Zaciski z kablem 1 m, 4x 0.75 mm², Zacisk 4 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 2000 N |
| Zakres roboczy Y: | 0.5...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 0.5...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Ustawianie pozycji bezpiecznej: | Trzpień 0...100%, regulowany (pokrętło POP) |
| Czas podtrzymywania zasilania (PF): | 2 s |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przy użyciu przycisku |
| Skok: | 32 mm |
| Czas ruchu - silnik: | 150 s / 32 mm |
| Czas ruchu – funkcja bezpieczeństwa: | 35 s / 32 mm |
| Poziom mocy akustycznej – silnik: | 60 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 60 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Wskaźnik położenia: | Mechaniczny, skok 5...32 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.8 kg |
| Terminy techniczne | |
| Skróty: | POP = Power Off Position / pozycja bezpieczna, CPO = Controlled Power Off / sterowana funkcja bezpieczeństwa, PF = Power fail delay time / czas podtrzymywania zasilania |
