EV230A-RE
| Napięcie zasilania: | AC 100...240 V |
| Sterowanie: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | >150 s |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP54 |

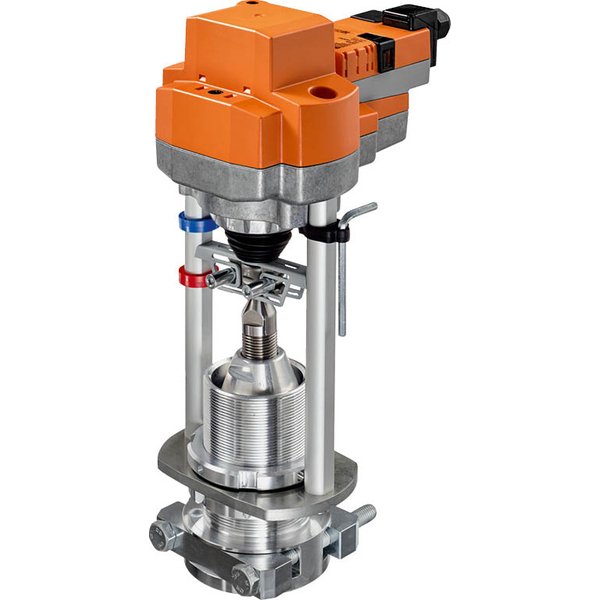

Siłownik EV230A-RE to wszechstronne urządzenie zaprojektowane do precyzyjnego sterowania zaworami grzybkowymi 2- oraz 3-drogowymi. Jest idealnym rozwiązaniem dla stacjonarnych systemów grzewczych, wentylacyjnych i klimatyzacyjnych, oferując niezawodność i łatwość obsługi.
Kluczowe parametry
- Siła przesuwu: 2500 N
- Napięcie znamionowe: AC 100...240 V
- Sterowanie: Zamknij/Otwórz, 3-punktowe
- Skok: 50 mm
Cechy produktu
Montaż na zaworach innych producentów (RetroFIT+)
Siłowniki EV230A-RE w wersji RetroFIT+ są przeznaczone do montażu na zaworach pochodzących od różnych producentów. Są dostarczane wraz z uniwersalnym adapterem szyjki zaworu oraz uniwersalnym adapterem wrzeciona zaworu. Adapter szyjki zaworu wraz z siłownikiem można obracać na szyjce zaworu o 360°, co znacznie ułatwia dopasowanie i instalację.
Ręczne przestawianie
Ręczne przestawianie jest możliwe po naciśnięciu przycisku, co powoduje wysprzęglenie przekładni i zatrzymanie silnika. Przycisk można zablokować w pozycji wciśniętej. Skok siłownika można dodatkowo regulować za pomocą klucza imbusowego (5 mm) – obrót w prawo powoduje wysuwanie trzpienia, a w lewo – jego chowanie.
Wysoka niezawodność działania
Siłownik jest w pełni zabezpieczony przed przeciążeniem. Nie wymaga stosowania zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika.
Wskaźnik położenia
Położenie zaworu jest czytelnie pokazywane na konsoli za pośrednictwem mechanicznego wskaźnika. Zakres skoku jest ustawiany automatycznie podczas pracy urządzenia.
Pozycja podstawowa i zmiana kierunku ruchu
Fabryczne ustawienie siłownika to trzpień w pozycji wsuniętej. Kierunek ruchu w trybie normalnym można łatwo zmienić, korzystając z wbudowanego przełącznika kierunku skoku.
Wybrane dane techniczne
- Masa: 3.3 kg
- Klasa ochronności IEC/EN: II, Wzmocniona izolacja
- Kategoria ochronna obudowy IEC/EN: IP54
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 5.5 W |
| Pobór mocy w stanie spoczynku: | 1 W |
| Moc znamionowa: | 9.5 VA |
| Przyłącze zasilania / sterowania: | Zaciski 4 mm² (kabel ø4...10 mm) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 2500 N |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 50 mm |
| Czas ruchu - silnik: | 150 s / 40 mm (188 s / 50 mm) |
| Poziom mocy akustycznej – silnik: | 56 dB(A) |
| Wskaźnik położenia: | Mechaniczny, skok 5...50 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 4 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 3.3 kg |
