EV24A-MP-TPC

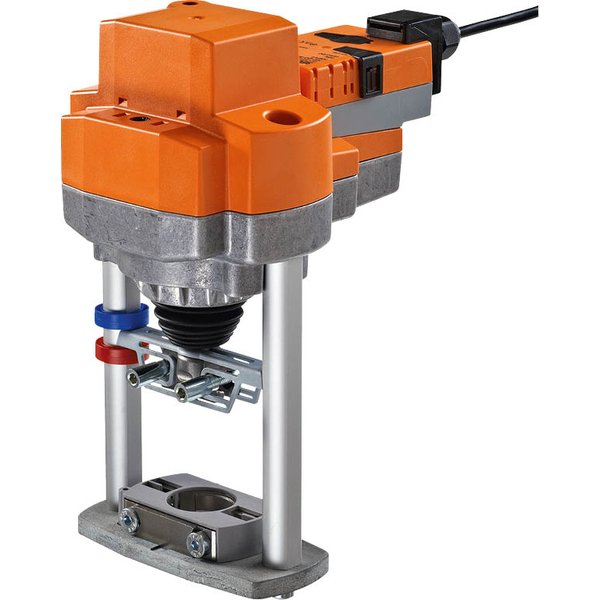

Siłownik do zaworów grzybkowych, 2500 N, AC/DC 24 V, Szyna MP, 150 s (90...150 s), Skok 40 mm, IP54, Zaciski z kablem

Kod produktu: EV24A-MP-TPC

Rodzaj ruchu:	Liniowy
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Czas ruchu:	90...150 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Styk pomocniczy:	2x SPDT
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Zaawansowany siłownik do zaworów grzybkowych

Siłownik EV24A-MP-TPC został zaprojektowany do precyzyjnej regulacji 2- i 3-drogowych zaworów grzybkowych. Urządzenie charakteryzuje się siłą przesuwu 2500 N oraz skokiem o długości 40 mm, co zapewnia skuteczne sterowanie w instalacjach. Zasilane jest napięciem AC/DC 24 V i oferuje sterowanie analogowe (zmienne 2...10 V) z możliwością komunikacji poprzez magistralę Belimo MP-Bus. Dodatkowo, siłownik posiada funkcję przetwarzania sygnałów z zewnętrznych czujników.

Kluczowe cechy i funkcje

Elastyczne tryby pracy: Siłownik może pracować w trybie konwencjonalnym, reagując na standardowy sygnał sterujący DC 0...10 V, gdzie napięcie pomiarowe U informuje o aktualnym położeniu. Alternatywnie, może być sterowany cyfrowo za pośrednictwem magistrali MP-Bus, otrzymując sygnały bezpośrednio z systemu nadrzędnego.
Przetwarzanie sygnałów z czujników: Urządzenie pozwala na podłączenie czujnika (pasywnego, aktywnego lub styku), pełniąc funkcję przetwornika analogowo-cyfrowego. Dane z czujnika są następnie udostępniane w systemie poprzez magistralę MP-Bus.
Prosty montaż bezpośredni: Montaż na zaworze grzybkowym jest szybki i łatwy dzięki zastosowaniu profilowanego zacisku. Konstrukcja pozwala na obrót siłownika o 360° na szyjce zaworu, co ułatwia dopasowanie go w miejscu instalacji.
Wygodne przestawianie ręczne: W razie potrzeby możliwe jest ręczne sterowanie siłownikiem. Po naciśnięciu dedykowanego przycisku przekładnia zostaje wysprzęglona, co pozwala na swobodną regulację skoku przy użyciu klucza imbusowego.
Wysoka niezawodność i bezpieczeństwo: Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Inteligentna adaptacja i synchronizacja: Po pierwszym uruchomieniu siłownik automatycznie dostosowuje swój zakres pracy do mechanicznych położeń krańcowych zaworu. Funkcję adaptacji można również uruchomić manualnie za pomocą przycisku lub aplikacji, co zapewnia precyzyjne działanie w każdych warunkach.
Czytelny wskaźnik położenia: Mechaniczny wskaźnik na konsoli w czytelny sposób informuje o aktualnym położeniu zaworu, ułatwiając kontrolę i diagnostykę.
Możliwość konfiguracji: Ustawienia fabryczne są dostosowane do większości standardowych zastosowań. Zaawansowani użytkownicy mogą modyfikować poszczególne parametry pracy urządzenia za pomocą aplikacji Belimo Assistant 2.

Zastosowanie

Urządzenie jest przeznaczone do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC). Montaż na zewnątrz budynków jest możliwy pod warunkiem zapewnienia ochrony przed bezpośrednim działaniem wody, śniegu, promieni słonecznych oraz agresywnych gazów, przy zachowaniu warunków otoczenia zgodnych z kartą katalogową.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	4W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	6 VA
Przyłącze zasilania / sterowania:	Zaciski z kablem 1 m, 4x 0.75 mm², Zacisk 4 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Siła przesuwu - silnik:	2500 N
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y - Punkt początkowy:	0.5...30 V
Regulowany zakres roboczy Y - Punkt końcowy:	2.5...32 V
Opcjonalne tryby pracy:	Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V)
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy:	0.5...8 V
Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy:	2.5...10 V
Tolerancja pozycjonowania:	±5%
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	40 mm
Czas ruchu - silnik:	150 s / 40 mm
Regulowany czas ruchu:	90...150 s
Poziom mocy akustycznej – silnik:	56 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Różne dopasowania zakresu położeń:	Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Sterowanie ręczne - MAX (maximum position):	100%
Sterowanie ręczne - MIN (minimum position):	0%
Sterowanie ręczne - ZS (intermediate position, AC only):	50%
Regulowane sterowanie ręczne - MAX:	(MIN + 33%)...100%
Regulowane sterowanie ręczne - ZS:	MIN...MAX
Wskaźnik położenia:	Mechaniczny, skok 5...40 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	3.6 kg
